Измерение инструмента CYCLE START Позиционировать инструмент вручную вблизи от измерительного щупа инструмента, чтобы можно было бы подвести изме

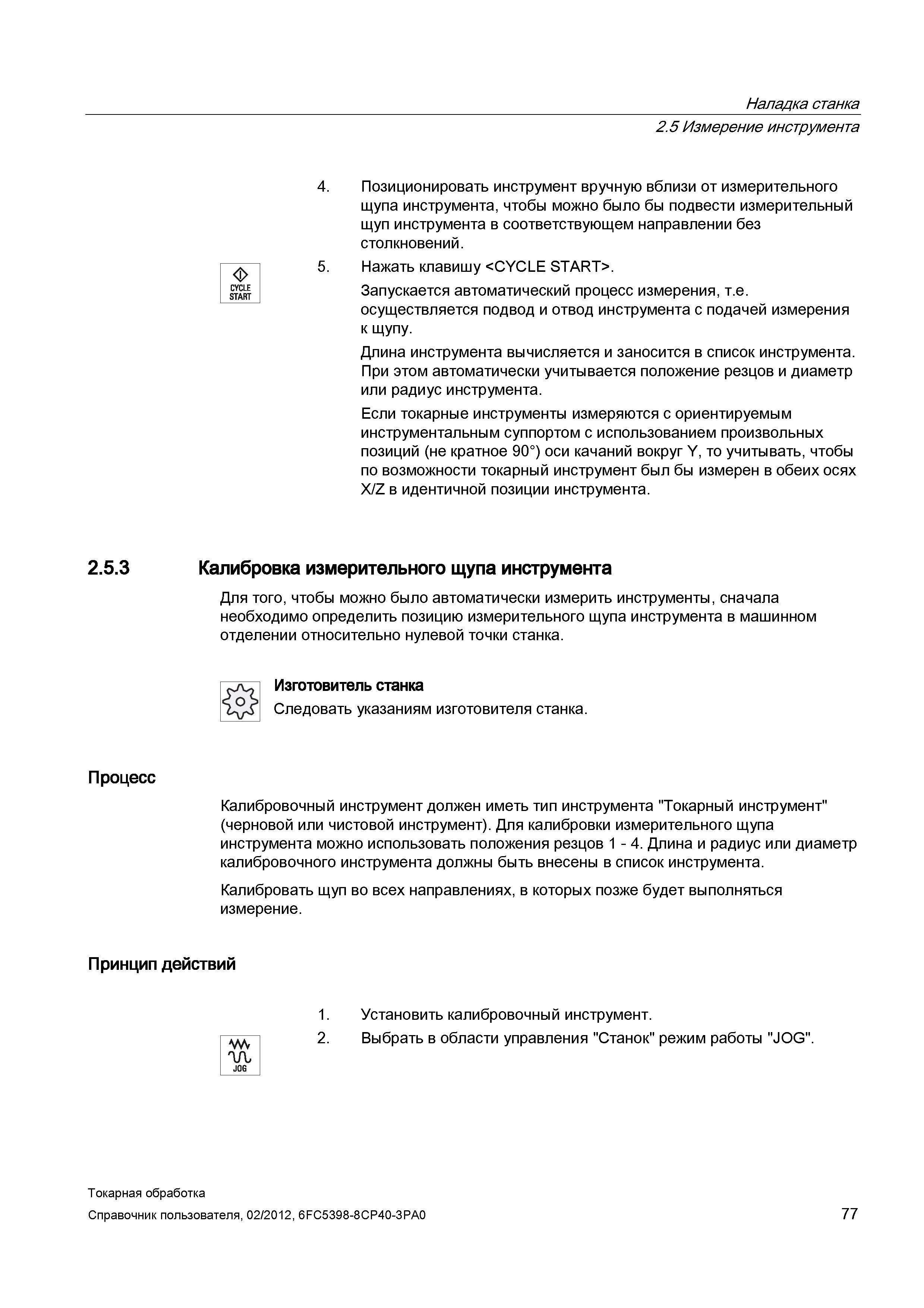

Измерение инструмента CYCLE START Позиционировать инструмент вручную вблизи от измерительного щупа инструмента, чтобы можно было бы подвести измерительный щуп инструмента в соответствующем направлении без столкновений. 5. Нажать клавишу . Запускается автоматический процесс измерения, т.е. осуществляется подвод и отвод инструмента с подачей измерения к щупу. Длина инструмента вычисляется и заносится в список инструмента. При этом автоматически учитывается положение резцов и диаметр или радиус инструмента. Если токарные инструменты измеряются с ориентируемым инструментальным суппортом с использованием произвольных позиций (не кратное 90°) оси качаний вокруг Y, то учитывать, чтобы по возможности токарный инструмент был бы измерен в обеих осях X/Z в идентичной позиции инструмента. 2.5.3 Калибровка измерительного щупа инструмента Для того, чтобы можно было автоматически измерить инструменты, сначала необходимо определить позицию измерительного щупа инструмента в машинном отделении относительно нулевой точки станка. Изготовитель станка Следовать указаниям изготовителя станка. Процесс Калибровочный инструмент должен иметь тип инструмента "Токарный инструмент" (черновой или чистовой инструмент). Для калибровки измерительного щупа инструмента можно использовать положения резцов 1 - 4. Длина и радиус или диаметр калибровочного инструмента должны быть внесены в список инструмента. Калибровать щуп во всех направлениях, в которых позже будет выполняться измерение. Принцип действий 1. Установить калибровочный инструмент. 2. Выбрать в области управления "Станок" режим работы "JOG". J0G Токарная обработка Справочник пользователя, 77 Наладка станка 2.5
