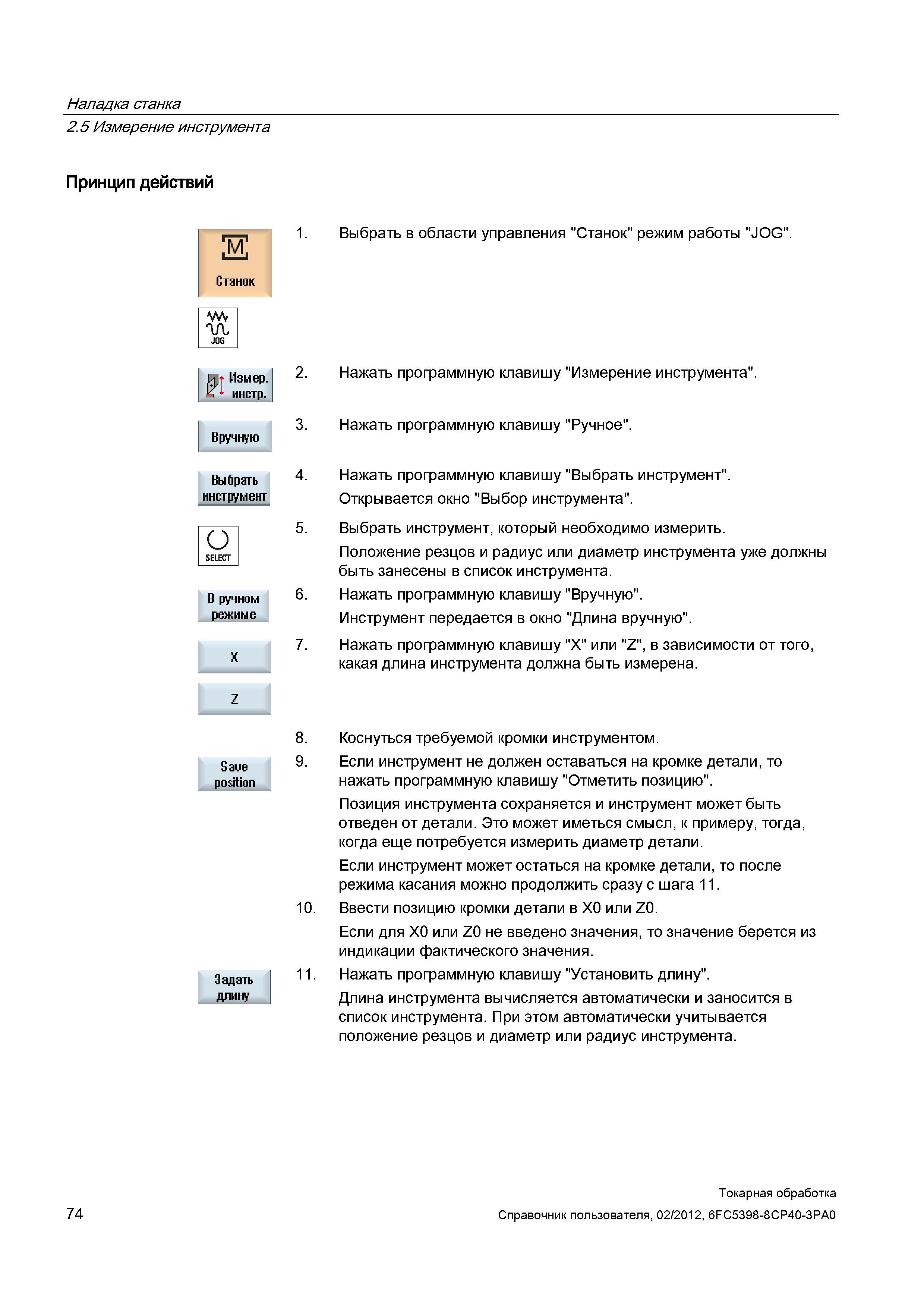

Позиция инструмента сохраняется и инструмент может быть отведен от детали. Это может иметься смысл, к примеру, тогда, когда еще потребуется измерить диаметр детали. Если инструмент может остаться на кромке детали, то после режима касания можно продолжить сразу с шага 11. 10. Ввести позицию кромки детали в X0 или Z0. Если для X0 или Z0 не введено значения, то значение берется из индикации фактического значения. 11. Нажать программную клавишу "Установить длину". Длина инструмента вычисляется автоматически и заносится в список инструмента. При этом автоматически учитывается положение резцов и диаметр или радиус инструмента. Токарная обработка Справочник пользователя, Наладка станка Измерение инструмента Принцип действий Станок Измер. инстр. Вручную Выбрать инструмент SELECT В ручном режиме Saue position Задать длину 74 1. Выбрать в области управления "Станок" режим работы "JOG". 2. Нажать программную клавишу "Измерение инструмента". 3. Нажать программную клавишу "Ручное". 4. Нажать программную клавишу "Выбрать инструмент". Открывается окно "Выбор инструмента". 5. Выбрать инструмент, который необходимо измерить. Положение резцов и радиус или диаметр инструмента уже должны быть занесены в список инструмента. 6. Нажать программную клавишу "Вручную". Инструмент передается в окно "Длина вручную". 7. Нажать программную клавишу "X" или "Z", в зависимости от того, какая длина инструмента должна быть измерена. 8. Коснуться требуемой кромки инструментом. 9. Если инструмент не должен оставаться на кромке детали, то нажать программную клавишу "Отметить позицию".
