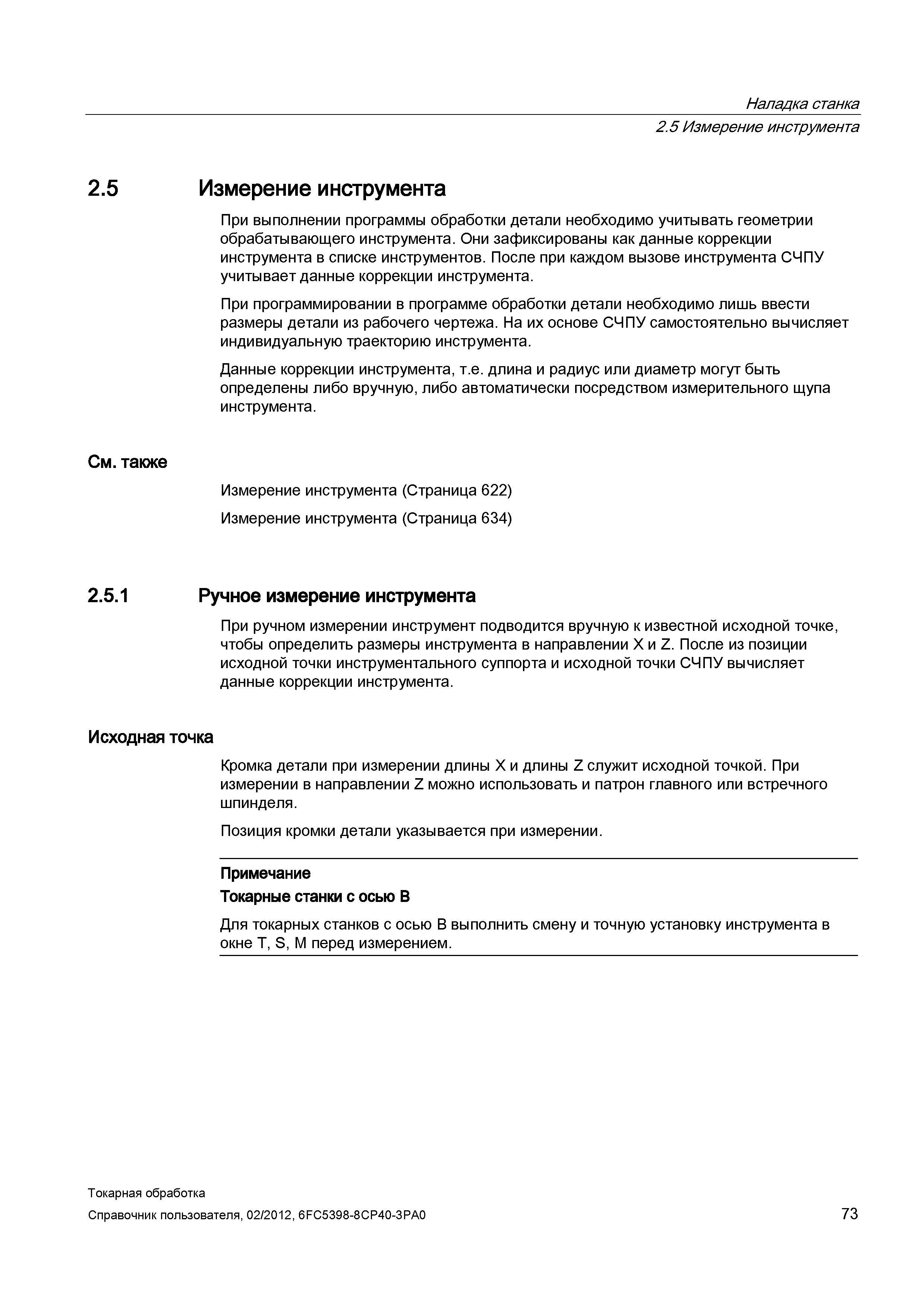

При выполнении управляющей программы для станка с ЧПУ Siemens Sinumerik необходимо учитывать геометрии металлорежущего и вспомогательного инструментов Они зафиксированы как данные коррекции инструмента в списке инструментов. После при каждом вызове инструмента СЧПУ учитывает данные коррекции инструмента. При программировании в программе обработки детали необходимо лишь ввести размеры детали из рабочего чертежа. На их основе СЧПУ самостоятельно вычисляет индивидуальную траекторию инструмента. Данные коррекции инструмента, т.е. длина и радиус или диаметр могут быть определены либо вручную, либо автоматически посредством измерительного щупа инструмента. См. также Измерение инструмента (Страница 622) Измерение инструмента (Страница 634) 2.5.1 Ручное измерение инструмента При ручном измерении инструмент подводится вручную к известной исходной точке, чтобы определить размеры инструмента в направлении X и Z. После из позиции исходной точки инструментального суппорта и исходной точки СЧПУ вычисляет данные коррекции инструмента. Исходная точка Кромка детали при измерении длины X и длины Z служит исходной точкой. При измерении в направлении Z можно использовать и патрон главного или встречного шпинделя. Позиция кромки детали указывается при измерении. Примечание Токарные станки с осью B Для токарных станков с осью B выполнить смену и точную установку инструмента в окне T, S, M перед измерением. Токарная обработка Справочник пользователя, 73 Наладка станка 2.5 Измерение инструмента 2.5 Измерение инструмента обработки детали
