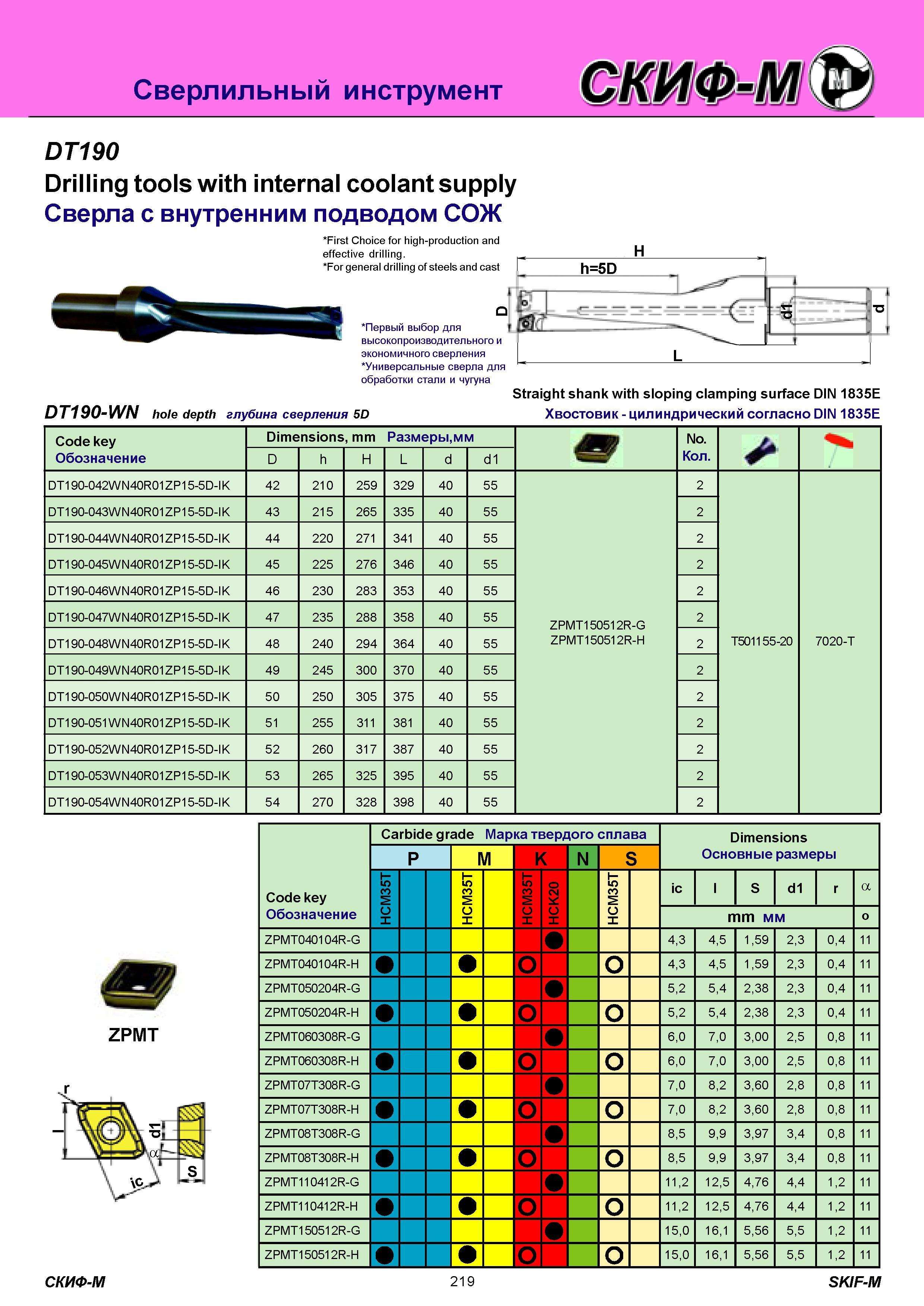

Сборный осевой режущий инструмент Скиф-М для механической обработки отверстий в металлах и сплавах Сверла DT190 с внутренним подводом СОЖ Глубина сверления до 5 диаметров режущего инструмента First Choice for high-production and effective drilling. For general drilling of steels and cast Первый выбор для высокопроизводительного и экономичного сверления Универсальные сверла для обработки стали и чугуна H h=5D -i ’ J г- DT190-WN hole depth глубина сверления 5D Straight shank with sloping clamping surface DIN 1835E Хвостовик цилиндрический согласно DIN 1835E Code key Обозначение Dimensions, mm Размеры,мм 9 No. Количество D h H L d d1 DT190-042WN40R01ZP15-5D-IK 42 210 259 329 40 55 2 DT190-043WN40R01ZP15-5D-IK 43 215 265 335 40 55 2 DT190-044WN40R01ZP15-5D-IK 44 220 271 341 40 55 2 DT190-045WN40R01ZP15-5D-IK 45 225 276 346 40 55 2 DT190-046WN40R01ZP15-5D-IK 46 230 283 353 40 55 2 DT190-047WN40R01ZP15-5D-IK 47 235 288 358 40 55 ZPMT150512R-G 2 DT190-048WN40R01ZP15-5D-IK 48 240 294 364 40 55 ZPMT150512R-H 2 T501155-20 7020-T DT190-049WN40R01ZP15-5D-IK 49 245 300 370 40 55 2 DT190-050WN40R01ZP15-5D-IK 50 250 305 375 40 55 2 DT190-051WN40R01ZP15-5D-IK 51 255 311 381 40 55 2 DT190-052WN40R01ZP15-5D-IK 52 260 317 387 40 55 2 DT190-053WN40R01ZP15-5D-IK 53 265 325 395 40 55 2 DT190-054WN40R01ZP15-5D-IK 54 270 328 398 40 55 2 ZPMT Carbide grade Марка твердого сплава Dimensions P M i/I K N S Основные размеры Code key T 5 3 M C H T5 3 M C H T 5 3 M C H о см C H н 5 3 M C H ic S d1 r а Обозначение mm мм o ZPMT040104R-G 4,3 4,5 1,59 2,3 0,4 11 ZPMT040104R-H 4,3 4,5 1,59 2,3 0,4 11 ZPMT050204R-G 5,2 5,4 2,38 2,3 0,4 11 ZPMT050204R-H 5,2 5,4 2,38 2,3 0,4 11 ZPMT060308R-G 6,0 7,0 3,00 2,5 0,8 11 ZPMT060308R-H 6,0 7,0 3,00 2,5 0,8 11 ZPMT07T308R-G 7,0 8,2 3,60 2,8 0,8 11 ZPMT07T308R-H 7,0 8,2 3,60 2,8 0,8 11 ZPMT08T308R-G 8,5 9,9 3,97 3,4 0,8 11 ZPMT08T308R-H 8,5 9,9 3,97 3,4 0,8 11 ZPMT110412R-G 11,2 12,5 4,76 4,4 1,2 11 ZPMT110412R-H 11,2 12,5 4,76 4,4 1,2 11 ZPMT150512R-G 15,0 16,1 5,56 5,5 1,2 11 ZPMT150512R-H 15,0 16,1 5,56 5,5 1,2 11 СКИФ-М 219 SKIF-M Drilling tools with internal coolant supply
