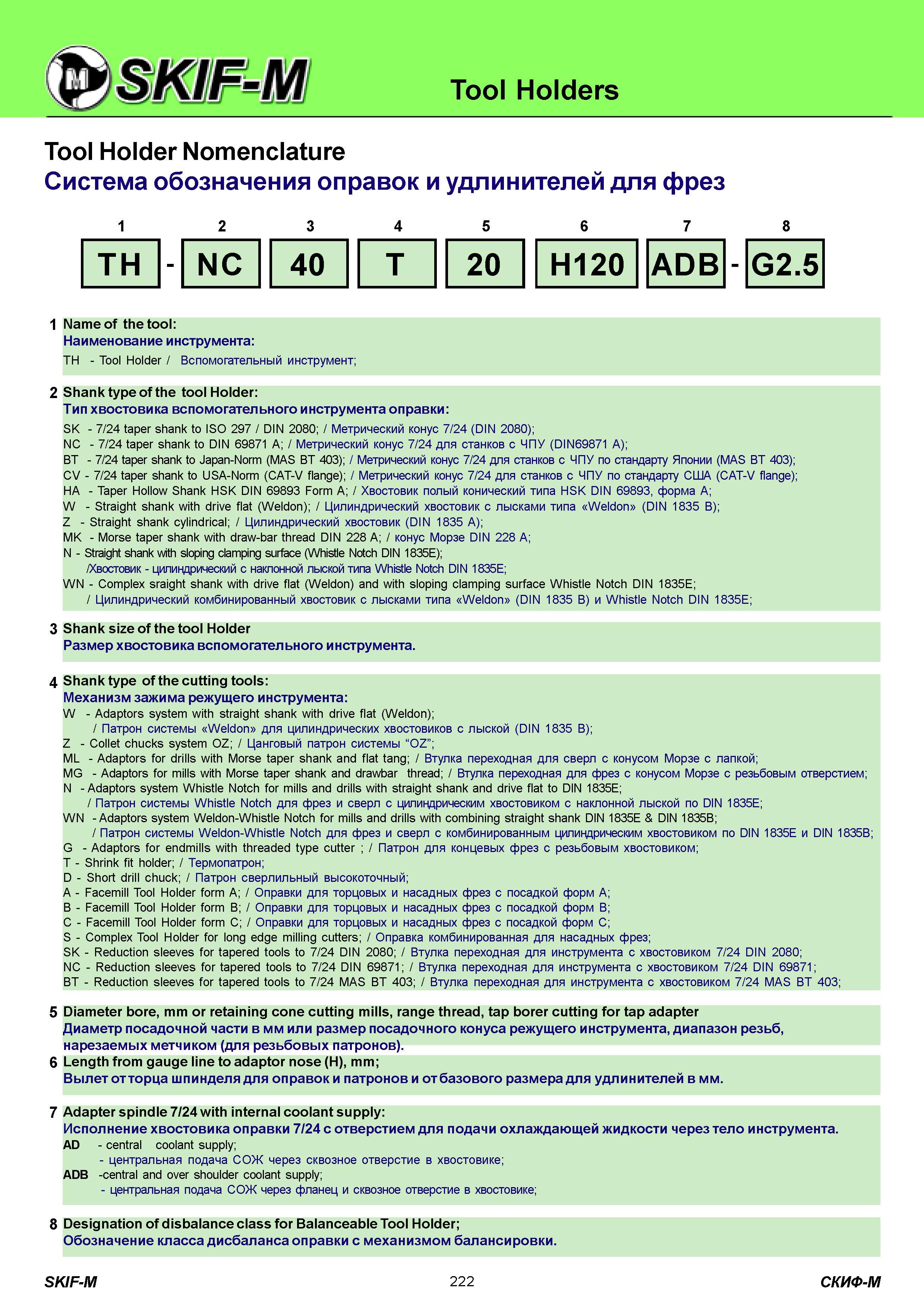

Вспомогательный станочный инструмент Скиф-М Система обозначения оправок и удлинителей для фрез Shank type of the tool Holder Тип хвостовика вспомогательного инструмента оправки SK 7/24 taper shank to ISO 297 DIN 2080 Метрический конус 7/24 (DIN 2080) NC 7/24 taper shank to DIN 69871 A Метрический конус 7/24 для станков с ЧПУ (DIN69871 A) BT 7/24 taper shank to Japan-Norm (MAS BT 403) Метрический конус 7/24 для станков с ЧПУ по стандарту Японии (MAS BT 403) CV 7/24 taper shank to USA-Norm (CAT-V flange) Метрический конус 7/24 для станков с ЧПУ по стандарту США (CAT-V flange) HA Taper Hollow Shank HSK DIN 69893 Form A Хвостовик полый конический типа HSK DIN 69893, форма А W Straight shank with drive flat (Weldon) Цилиндрический хвостовик с лысками типа Weldon (DIN 1835 B) Z Straight shank cylindrical Цилиндрический хвостовик (DIN 1835 A) MK Morse taper shank with draw-bar thread DIN 228 A конус Морзе DIN 228 A N Straight shank with sloping clamping surface (Whistle Notch DIN 1835E) /Хвостовик цилиндрический с наклонной лыской типа Whistle Notch DIN 1835E WN Complex sraight shank with drive flat (Weldon) and with sloping clamping surface Whistle Notch DIN 1835E Цилиндрический комбинированный хвостовик с лысками типа Weldon (DIN 1835 B) и Whistle Notch DIN 1835E 3 Shank size of the tool Holder Размер хвостовика вспомогательного инструмента. 4 Shank type of the cutting tools Механизм зажима режущего инструмента W Adaptors system with straight shank with drive flat (Weldon) Патрон системы Weldon для цилиндрических хвостовиков с лыской (DIN 1835 B) Z Collet chucks system OZ Цанговый патрон системы OZ ML Adaptors for drills with Morse taper shank and flat tang Втулка переходная для сверл с конусом Морзе с лапкой MG Adaptors for mills with Morse taper shank and drawbar thread Втулка переходная для фрез с конусом Морзе с резьбовым отверстием N Adaptors system Whistle Notch for mills and drills with straight shank and drive flat to DIN 1835E Патрон системы Whistle Notch для фрез и сверл с цилиндрическим хвостовиком с наклонной лыской по DIN 1835E WN Adaptors system Weldon-Whistle Notch for mills and drills with combining straight shank DIN 1835E & DIN 1835B Патрон системы Weldon-Whistle Notch для фрез и сверл с комбинированным цилиндрическим хвостовиком по DIN 1835E и DIN 1835B G Adaptors for endmills with threaded type cutter Патрон для концевых фрез с резьбовым хвостовиком T Shrink fit holder Термопатрон D Short drill chuck Патрон сверлильный высокоточный A Facemill Tool Holder form A Оправки для торцовых и насадных фрез с посадкой форм A B Facemill Tool Holder form B Оправки для торцовых и насадных фрез с посадкой форм B C Facemill Tool Holder form C Оправки для торцовых и насадных фрез с посадкой форм C S Complex Tool Holder for long edge milling cutters Оправка комбинированная для насадных фрез SK Reduction sleeves for tapered tools to 7/24 DIN 2080 Втулка переходная для инструмента с хвостовиком 7/24 DIN 2080 NC Reduction sleeves for tapered tools to 7/24 DIN 69871 Втулка переходная для инструмента с хвостовиком 7/24 DIN 69871 BT Reduction sleeves for tapered tools to 7/24 MAS BT 403 Втулка переходная для инструмента с хвостовиком 7/24 MAS BT 403 5 Diameter bore, mm or retaining cone cutting mills, range thread, tap borer cutting for tap adapter Диаметр посадочной части в мм или размер посадочного конуса режущего инструмента, диапазон резьб, нарезаемых метчиком (для резьбовых патронов). 6 Length from gauge line to adaptor nose (H), mm Вылет от торца шпинделя для оправок и патронов и от базового размера для удлинителей в мм. 7 Adapter spindle 7/24 with internal coolant supply Исполнение хвостовика оправки 7/24 с отверстием для подачи охлаждающей жидкости через тело инструмента. AD central coolant supply центральная подача СОЖ через сквозное отверстие в хвостовике ADB -central and over shoulder coolant supply центральная подача СОЖ через фланец и сквозное отверстие в хвостовике 8 Designation of disbalance class for Balanceable Tool Holder Обозначение класса дисбаланса оправки с механизмом балансировки. SKIF-M 222 СКИФ-М Tool Holders Tool Holder Nomenclature TH NC 40 T 20 H120 ADB G2.5 1 2 3 4 5 6 7 8 1 Name of the tool Наименование инструмента TH Tool Holder Вспомогательный инструмент 2
