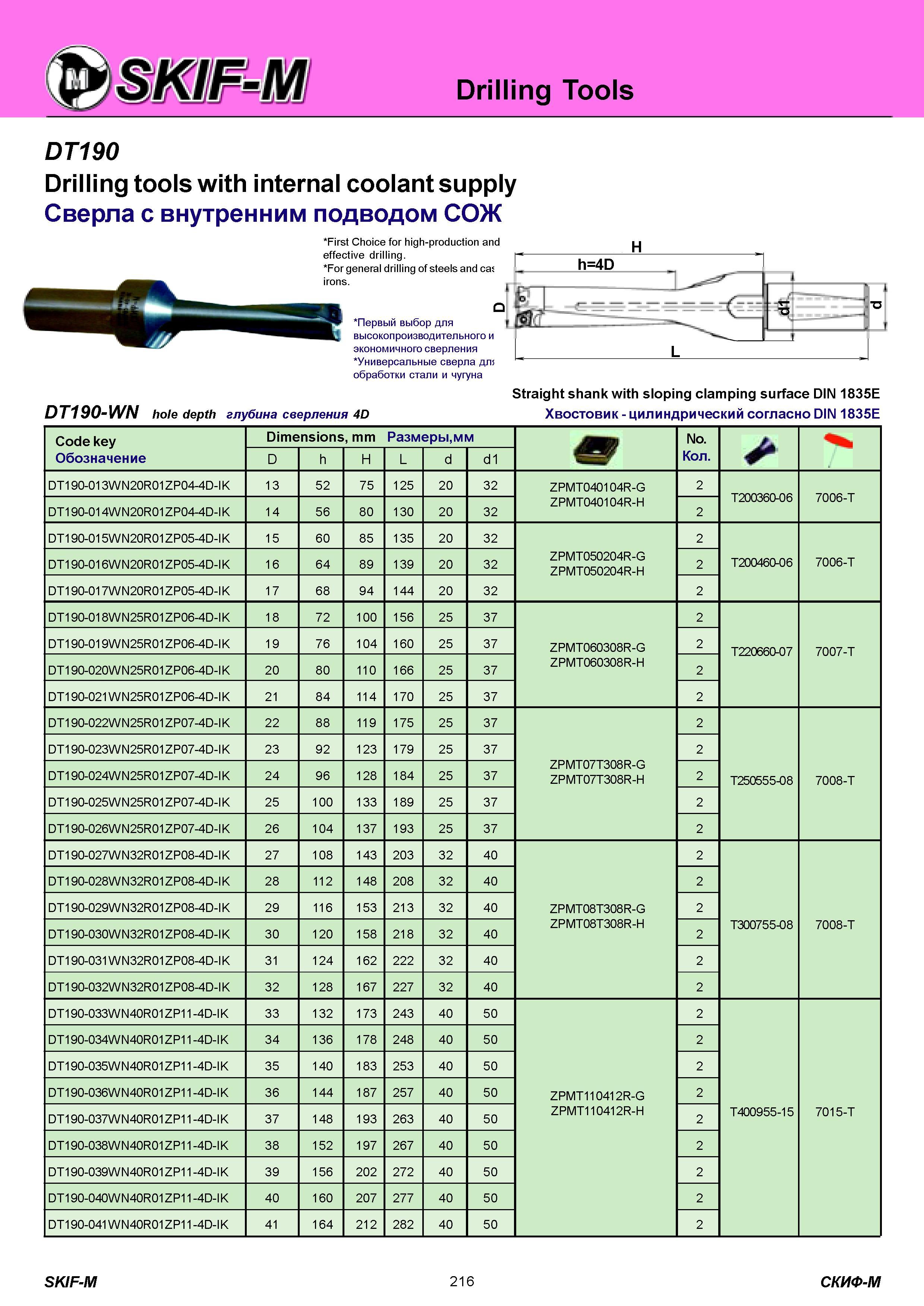

216 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.216 |
|||||
Drilling tools with internal coolant supply Сверла с внутренним подводом СОЖ First Choice for high-production and effective drilling For general drillinDrilling tools with internal coolant supply Сверла с внутренним подводом СОЖ First Choice for high-production and effective drilling. For general drilling of steels and ca irons. Drilling Tools DT190 Первый выбор для высокопроизводительного и экономичного сверления Универсальные сверла дл обработки стали и чугуна H DT190-WN hole depth глубина сверления 4D Straight shank with sloping clamping surface DIN 1835E Хвостовик цилиндрический согласно DIN 1835E Code key Обозначение Dimensions, mm Размеры,мм 9 No. Количество D h H L d d1 DT190-013WN20R01ZP04-4D-IK 13 52 75 125 20 32 ZPMT040104R-G ZPMT040104R-H 2 T200360-06 7006-T DT190-014WN20R01ZP04-4D-IK 14 56 80 130 20 32 2 DT190-015WN20R01ZP05-4D-IK 15 60 85 135 20 32 2 DT190-016WN20R01ZP05-4D-IK 16 64 89 139 20 32 ZPMT050204R-G ZPMT050204R-H 2 T200460-06 7006-T DT190-017WN20R01ZP05-4D-IK 17 68 94 144 20 32 2 DT190-018WN25R01ZP06-4D-IK 18 72 100 156 25 37 ZPMT060308R-G ZPMT060308R-H 2 T220660-07 7007-T DT190-019WN25R01ZP06-4D-IK 19 76 104 160 25 37 2 DT190-020WN25R01ZP06-4D-IK 20 80 110 166 25 37 2 DT190-021WN25R01ZP06-4D-IK 21 84 114 170 25 37 2 DT190-022WN25R01ZP07-4D-IK 22 88 119 175 25 37 ZPMT07T308R-G ZPMT07T308R-H 2 T250555-08 7008-T DT190-023WN25R01ZP07-4D-IK 23 92 123 179 25 37 2 DT190-024WN25R01ZP07-4D-IK 24 96 128 184 25 37 2 DT190-025WN25R01ZP07-4D-IK 25 100 133 189 25 37 2 DT190-026WN25R01ZP07-4D-IK 26 104 137 193 25 37 2 DT190-027WN32R01ZP08-4D-IK 27 108 143 203 32 40 2 DT190-028WN32R01ZP08-4D-IK 28 112 148 208 32 40 ZPMT08T308R-G ZPMT08T308R-H 2 T300755-08 7008-T DT190-029WN32R01ZP08-4D-IK 29 116 153 213 32 40 2 DT190-030WN32R01ZP08-4D-IK 30 120 158 218 32 40 2 DT190-031WN32R01ZP08-4D-IK 31 124 162 222 32 40 2 DT190-032WN32R01ZP08-4D-IK 32 128 167 227 32 40 2 DT190-033WN40R01ZP11-4D-IK 33 132 173 243 40 50 2 DT190-034WN40R01ZP11-4D-IK 34 136 178 248 40 50 2 DT190-035WN40R01ZP11-4D-IK 35 140 183 253 40 50 2 DT190-036WN40R01ZP11-4D-IK 36 144 187 257 40 50 ZPMT110412R-G 2 DT190-037WN40R01ZP11-4D-IK 37 148 193 263 40 50 ZPMT110412R-H 2 T400955-15 7015-T DT190-038WN40R01ZP11-4D-IK 38 152 197 267 40 50 2 DT190-039WN40R01ZP11-4D-IK 39 156 202 272 40 50 2 DT190-040WN40R01ZP11-4D-IK 40 160 207 277 40 50 2 DT190-041WN40R01ZP11-4D-IK 41 164 212 282 40 50 2 SKIF-M 216 СКИФ-М |
|||||
