SANDVIK COROMANT | Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.) |
|||||
|

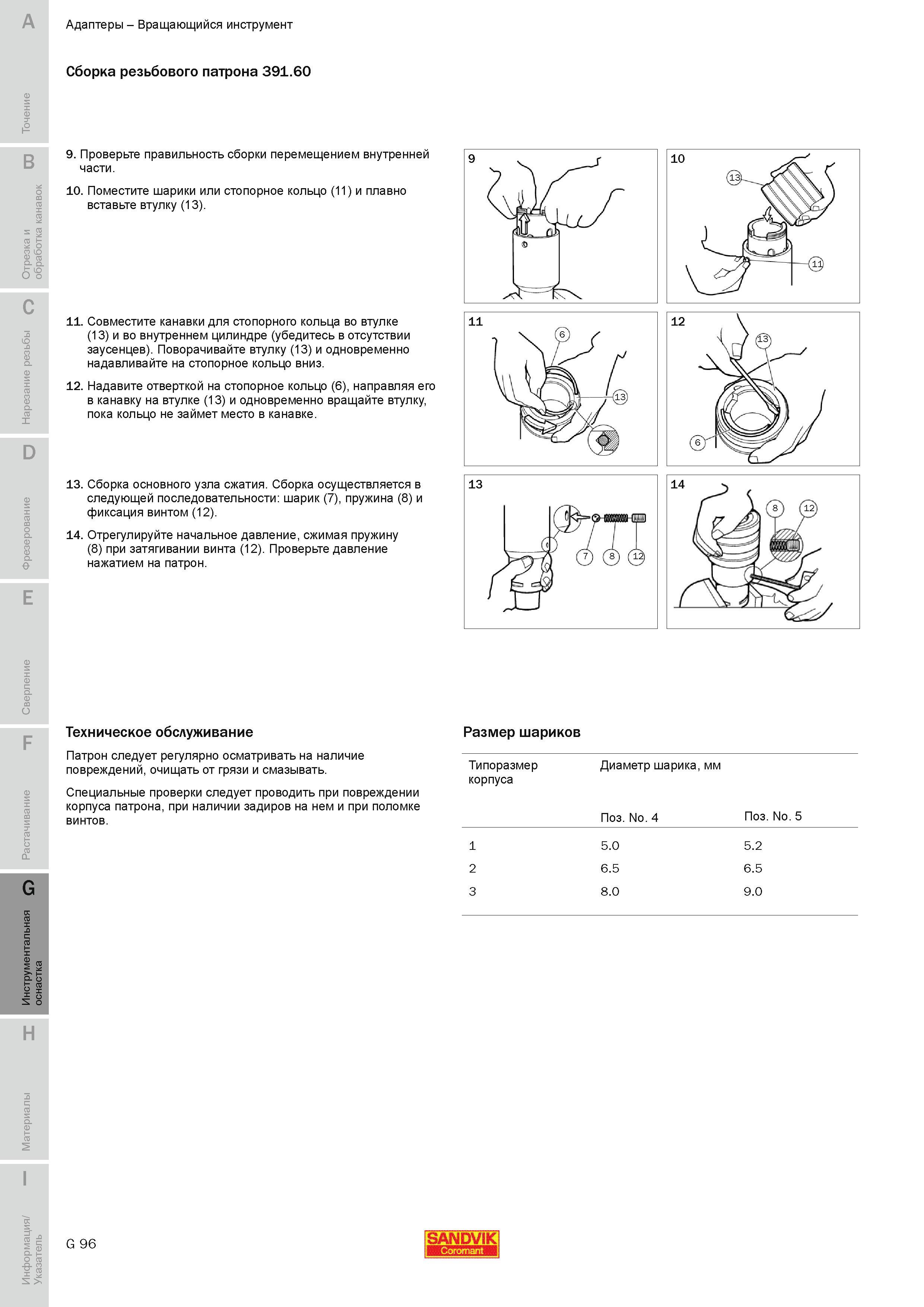

705 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.G96 |
|||||
Сборка резьбового патрона Sandvik 391 60 Проверьте правильность сборки перемещением внутренней части Поместите шарики или стопорное кольцо и плавноСборка резьбового патрона Sandvik 391.60 Проверьте правильность сборки перемещением внутренней части Поместите шарики или стопорное кольцо и плавно вставьте втулку Совместите канавки для стопорного кольца во втулке (13) и во внутреннем цилиндре (убедитесь в отсутствии заусенцев). Поворачивайте втулку (13) и одновременно надавливайте на стопорное кольцо вниз. 12. Надавите отверткой на стопорное кольцо (6) направляя его в канавку на втулке (13) и одновременно вращайте втулку пока кольцо не займет место в канавке. 13. Сборка основного узла сжатия. Сборка осуществляется в следующей последовательности шарик (7) пружина (8) и фиксация винтом (12). 14. Отрегулируйте начальное давление сжимая пружину (8) при затягивании винта (12). Проверьте давление нажатием на патрон. 11 14 Техническое обслуживание Патрон следует регулярно осматривать на наличие повреждений очищать от грязи и смазывать. Специальные проверки следует проводить при повреждении корпуса патрона при наличии задиров на нем и при поломке винтов. Размер шариков Типоразмер корпуса Диаметр шарика мм Поз. No. 4 Поз. No. 5 5.0 6.5 8.0 5.2 6.5 9.0 9 G 96 SANDVIK Адаптеры Вращающийся инструмент |
|||||
