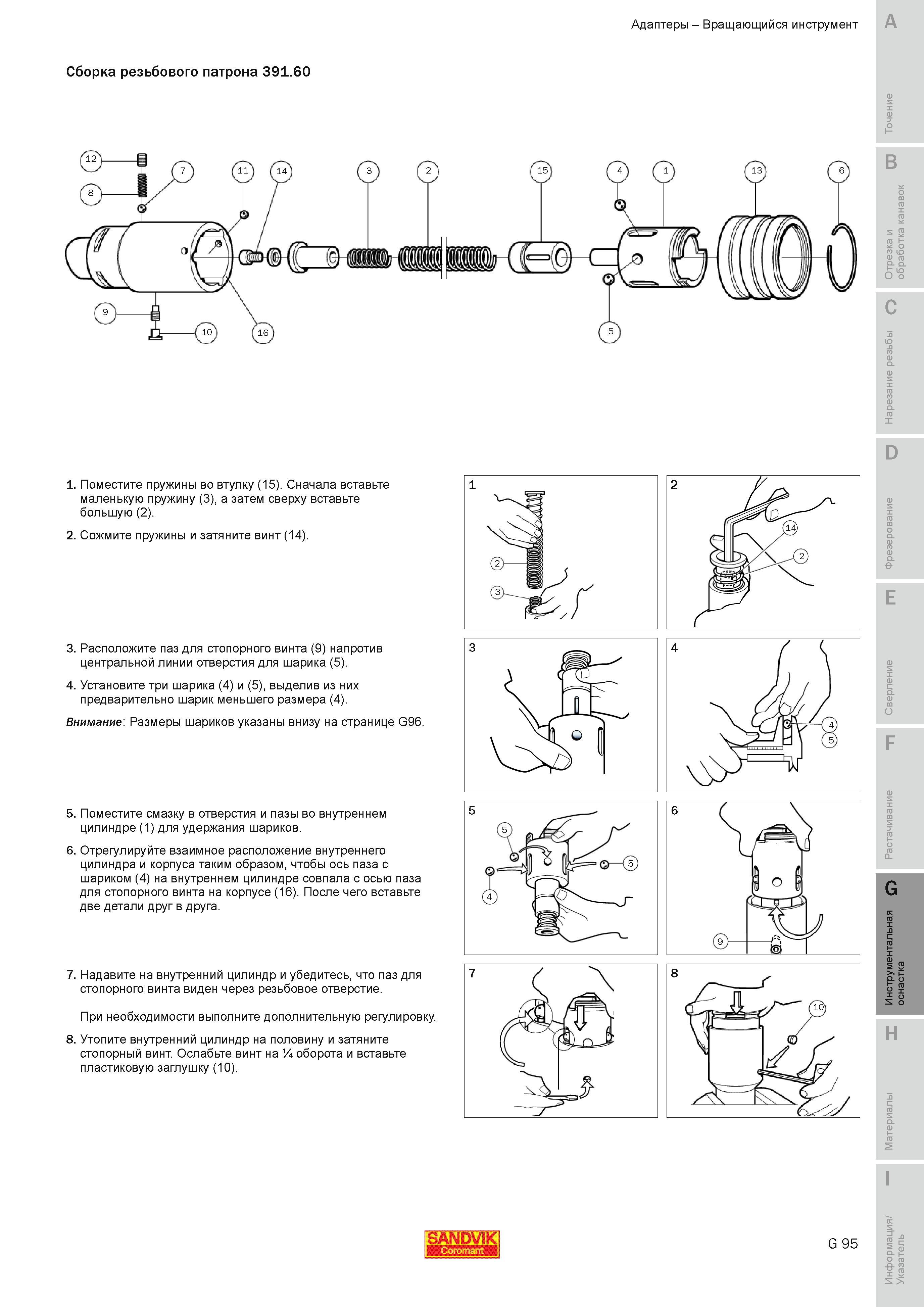

Сборка резьбового патрона Sandvik 391 60 Поместите пружины во втулку Надавите на внутренний цилиндр и убедитесь что паз для стопорного винта виден

Сборка резьбового патрона Sandvik 391.60 Поместите пружины во втулку Надавите на внутренний цилиндр и убедитесь что паз для стопорного винта виден через резьбовое отверстие. При необходимости выполните дополнительную регулировку. 8. Утопите внутренний цилиндр на половину и затяните стопорный винт. Ослабьте винт на % оборота и вставьте пластиковую заглушку (10). E F G о H G 95 is 1 7 Адаптеры Вращающийся инструмент A (15). Сначала вставьте маленькую пружину (3) а затем сверху вставьте большую (2). 2. Сожмите пружины и затяните винт (14). 3. Расположите паз для стопорного винта (9) напротив центральной линии отверстия для шарика (5). 4. Установите три шарика (4) и (5) выделив из них предварительно шарик меньшего размера (4). Внимание Размеры шариков указаны внизу на странице G96. 5. Поместите смазку в отверстия и пазы во внутреннем цилиндре (1) для удержания шариков. 6. Отрегулируйте взаимное расположение внутреннего цилиндра и корпуса таким образом чтобы ось паза с шариком (4) на внутреннем цилиндре совпала с осью паза для стопорного винта на корпусе (16). После чего вставьте две детали друг в друга. 7.
