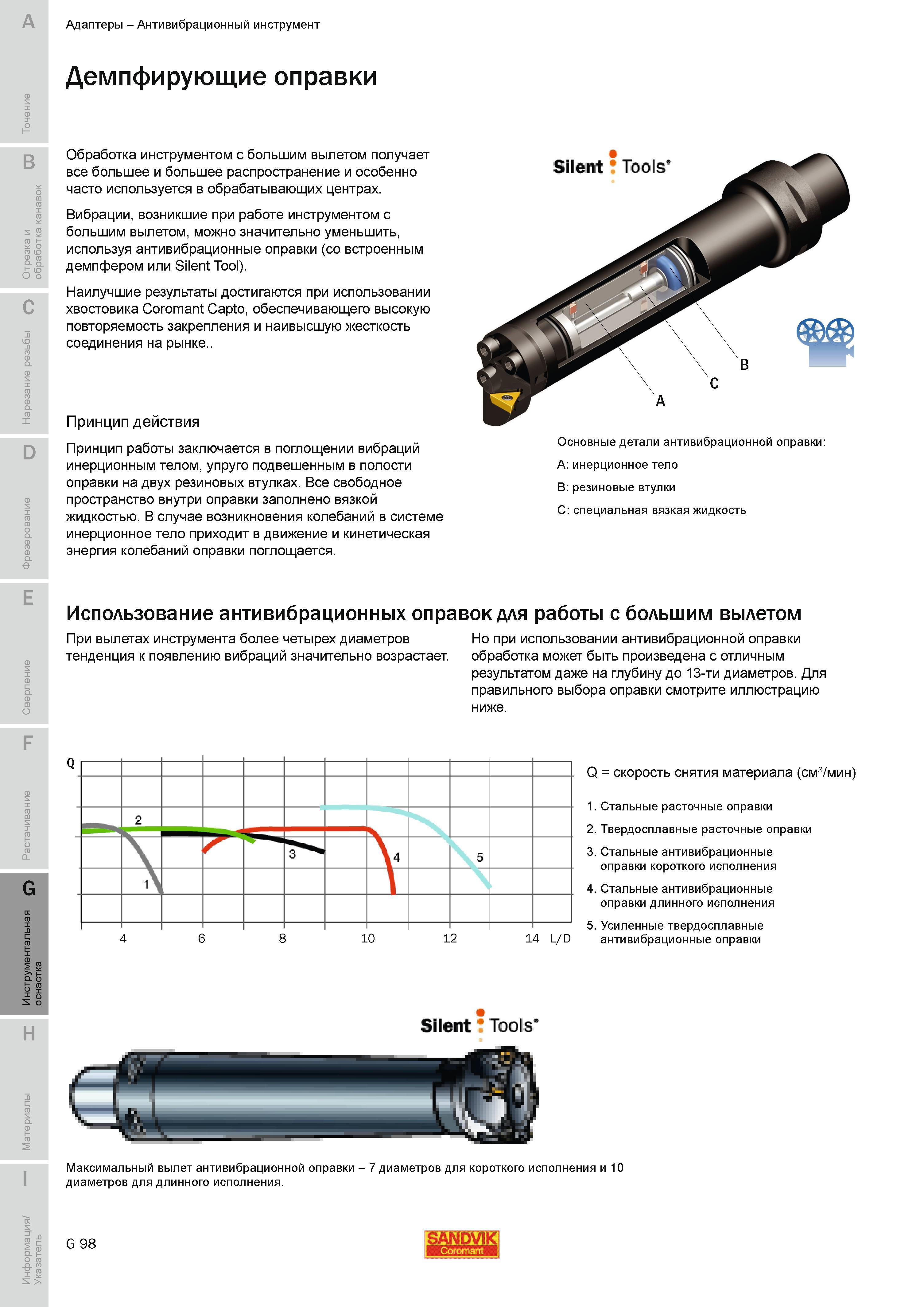

Демпфирующие антивибрационные оправки Sandvik Coromant Описание и принцип действия Вибрации возникшие при работе инструментом с большим вылетом можно значительно уменьшить используя антивибрационные оправки со встроенным демпфером или Silent Tool Наилучшие результаты достигаются при использовании хвостовика Coromant Capto обеспечивающего высокую повторяемость закрепления и наивысшую жесткость соединения на рынке.. Принцип действия Принцип работы заключается в поглощении вибраций инерционным телом упруго подвешенным в полости оправки на двух резиновых втулках. Все свободное пространство внутри оправки заполнено вязкой жидкостью. В случае возникновения колебаний в системе инерционное тело приходит в движение и кинетическая энергия колебаний оправки поглощается. Silent Tools Основные детали антивибрационной оправки A:инерционное тело B резиновые втулки C специальная вязкая жидкость Использование антивибрационных оправок для работы с большим вылетом При вылетах инструмента более четырех диаметров тенденция к появлению вибраций значительно возрастает. Но при использовании антивибрационной оправки обработка может быть произведена с отличным результатом даже на глубину до 13-ти диаметров. Для правильного выбора оправки смотрите иллюстрацию ниже. 10 12 14 L D Q скорость снятия материала (см3/мин) 1. Стальные расточные оправки 2. Твердосплавные расточные оправки 3. Стальные антивибрационные оправки короткого исполнения 4. Стальные антивибрационные оправки длинного исполнения 5. Усиленные твердосплавные антивибрационные оправки Silent Tools Максимальный вылет антивибрационной оправки - 7 диаметров для короткого исполнения и 10 диаметров для длинного исполнения. G 98 SANDVIK Q 6 8 4 Адаптеры Антивибрационный инструмент Демпфирующие оправки Обработка инструментом с большим вылетом получает все большее и большее распространение и особенно часто используется в обрабатывающих центрах.
