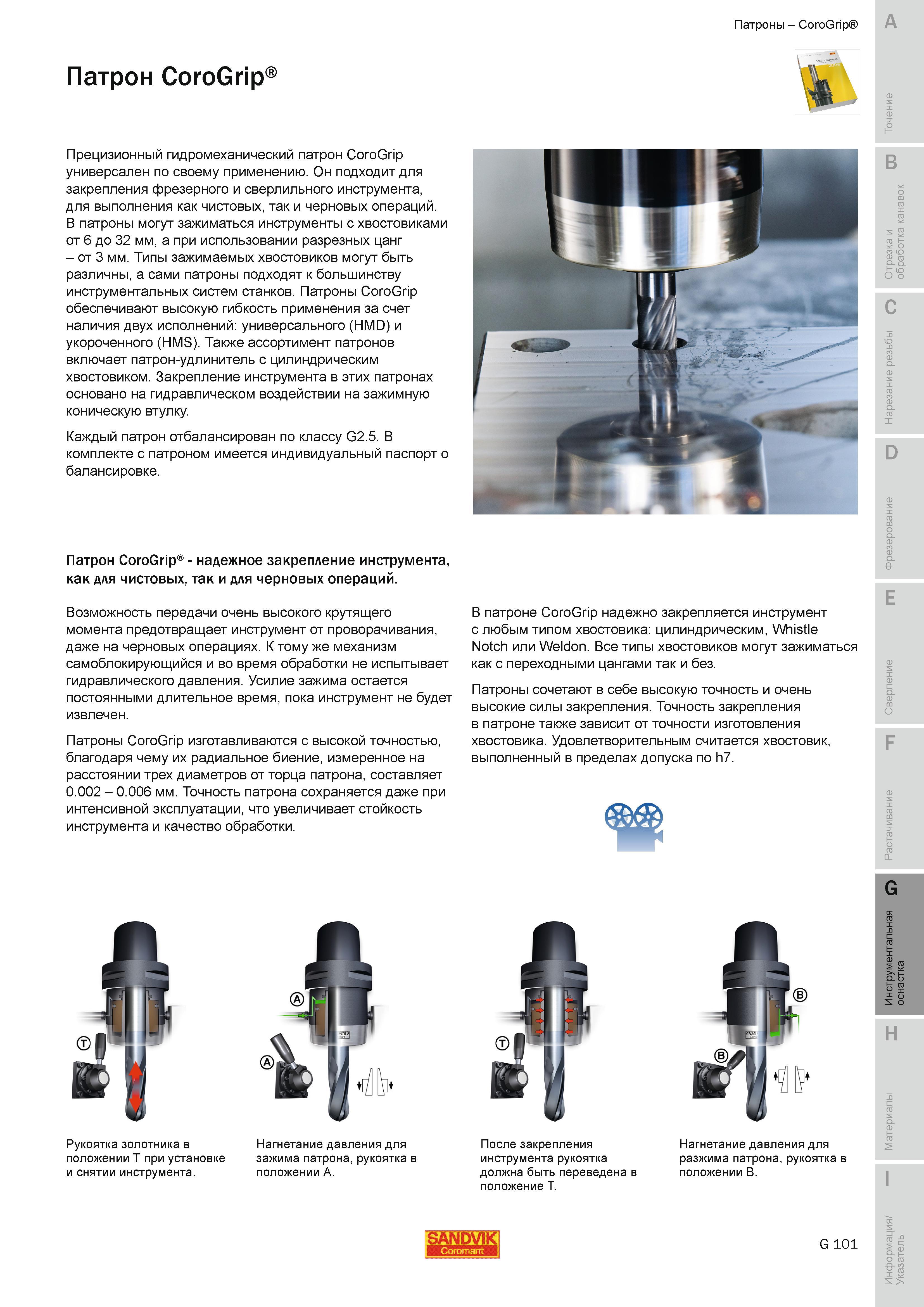

Шведская инструментальная оснастка Прецизионный гидромеханический патрон Sandvik CoroGrip универсален по своему применению подходит для закрепления фрезерного и сверлильного инструмента для выполнения как чистовых так и черновых операций. В патроны могут зажиматься инструменты с хвостовиками от 6 до 32 мм а при использовании разрезных цанг - от 3 мм. Типы зажимаемых хвостовиков могут быть различны а сами патроны подходят к большинству инструментальных систем станков. Патроны CoroGrip обеспечивают высокую гибкость применения за счет наличия двух исполнений универсального (HMD) и укороченного (HMS). Также ассортимент патронов включает патрон-удлинитель с цилиндрическим хвостовиком. Закрепление инструмента в этих патронах основано на гидравлическом воздействии на зажимную коническую втулку. Каждый патрон отбалансирован по классу G2.5. В комплекте с патроном имеется индивидуальный паспорт о балансировке. Патроны CoroGrip A Патрон CoroGrip - надежное закрепление инструмента как для чистовых так и для черновых операций. Возможность передачи очень высокого крутящего момента предотвращает инструмент от проворачивания даже на черновых операциях. К тому же механизм самоблокирующийся и во время обработки не испытывает гидравлического давления. Усилие зажима остается постоянными длительное время пока инструмент не будет извлечен. Патроны CoroGrip изготавливаются с высокой точностью благодаря чему их радиальное биение измеренное на расстоянии трех диаметров от торца патрона составляет 0.002 - 0.006 мм. Точность патрона сохраняется даже при интенсивной эксплуатации что увеличивает стойкость инструмента и качество обработки. В патроне CoroGrip надежно закрепляется инструмент с любым типом хвостовика цилиндрическим Whistle Notch или Weldon. Все типы хвостовиков могут зажиматься как с переходными цангами так и без. Патроны сочетают в себе высокую точность и очень высокие силы закрепления. Точность закрепления в патроне также зависит от точности изготовления хвостовика. Удовлетворительным считается хвостовик выполненный в пределах допуска по h7. Рукоятка золотника в положении при установке и снятии инструмента. Нагнетание давления для зажима патрона рукоятка в положении А. После закрепления инструмента рукоятка должна быть переведена в положение Т. Нагнетание давления для разжима патрона рукоятка в положении В. SANPV1K G 101 Патрон CoroGrip
