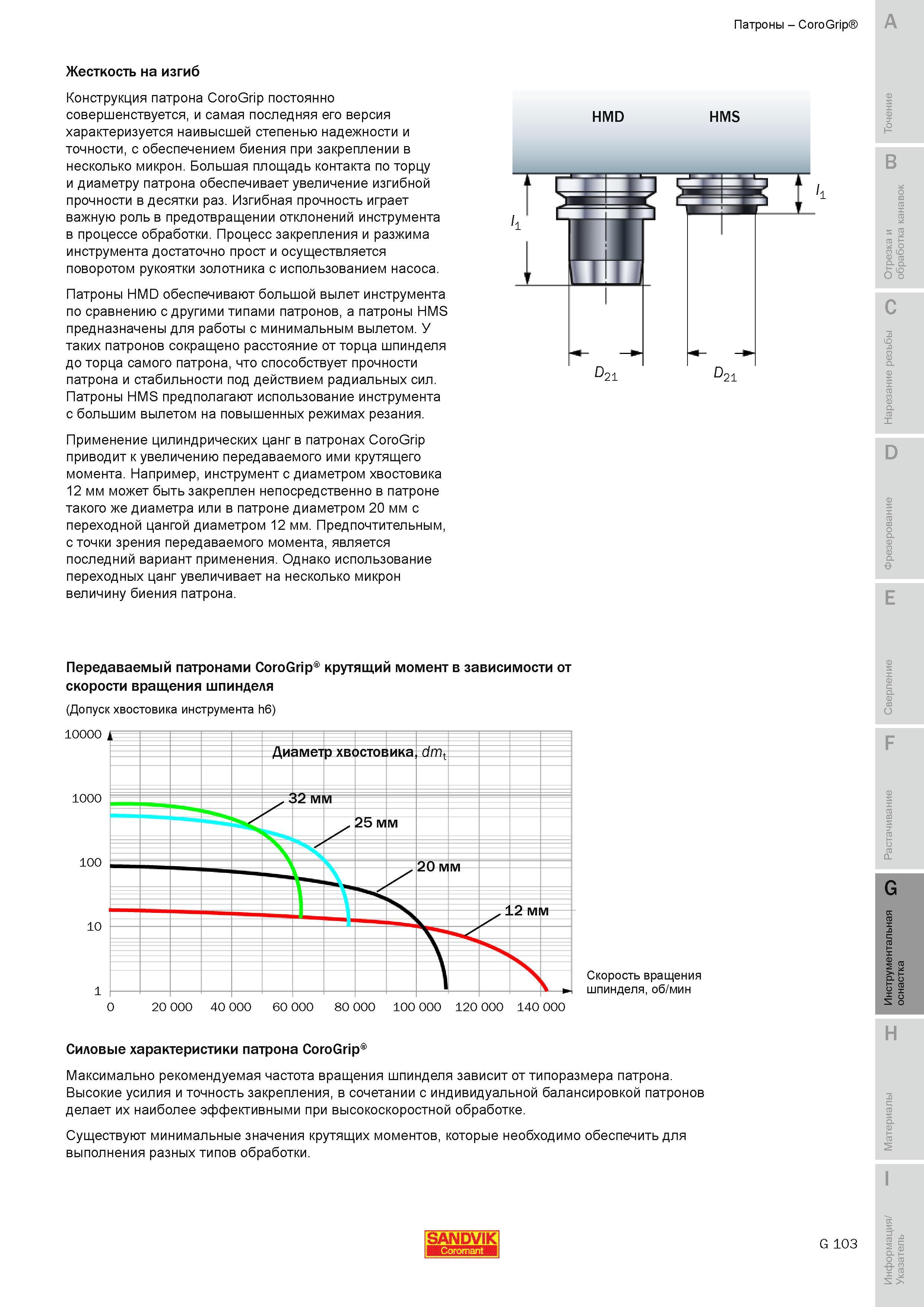

Конструкция гидромеханического патрона Sandvik Coromant CoroGrip постоянно совершенствуется и самая последняя его версия характеризуется наивысшей степенью надежности и точности с обеспечением биения при закреплении в несколько микрон. Большая площадь контакта по торцу и диаметру патрона обеспечивает увеличение изгибной прочности в десятки раз. Изгибная прочность играет важную роль в предотвращении отклонений инструмента в процессе обработки. Процесс закрепления и разжима инструмента достаточно прост и осуществляется поворотом рукоятки золотника с использованием насоса. Патроны HMD обеспечивают большой вылет инструмента по сравнению с другими типами патронов а патроны HMS предназначены для работы с минимальным вылетом. У таких патронов сокращено расстояние от торца шпинделя до торца самого патрона что способствует прочности патрона и стабильности под действием радиальных сил. Патроны HMS предполагают использование инструмента с большим вылетом на повышенных режимах резания. Применение цилиндрических цанг в патронах CoroGrip приводит к увеличению передаваемого ими крутящего момента. Например инструмент с диаметром хвостовика 12 мм может быть закреплен непосредственно в патроне такого же диаметра или в патроне диаметром 20 мм с переходной цангой диаметром 12 мм. Предпочтительным с точки зрения передаваемого момента является последний вариант применения. Однако использование переходных цанг увеличивает на несколько микрон величину биения патрона. HMD HMS пик D 21 D 21 Передаваемый патронами CoroGrip крутящий момент в зависимости от скорости вращения шпинделя (Допуск хвостовика инструмента h6) 1000 100 10 1 Диаметр хвостовика dmt 12 мг 25 мм 20 мм Z1 L2 мм 3 1 Скорость вращения 0 20 000 40 000 60 000 80 000 100 000 120 000 140 000 Силовые характеристики патрона CoroGrip Максимально рекомендуемая частота вращения шпинделя зависит от типоразмера патрона. Высокие усилия и точность закрепления в сочетании с индивидуальной балансировкой патронов делает их наиболее эффективными при высокоскоростной обработке. Существуют минимальные значения крутящих моментов которые необходимо обеспечить для выполнения разных типов обработки. SANDVIK G 103 Патроны CoroGrip Жесткость на изгиб
