Силовые характеристики гидромеханического патрона Sandvik CoroGrip Максимально рекомендуемая частота вращения шпинделя зависит от типоразмера патро

Силовые характеристики гидромеханического патрона Sandvik CoroGrip Максимально рекомендуемая частота вращения шпинделя зависит от типоразмера патро

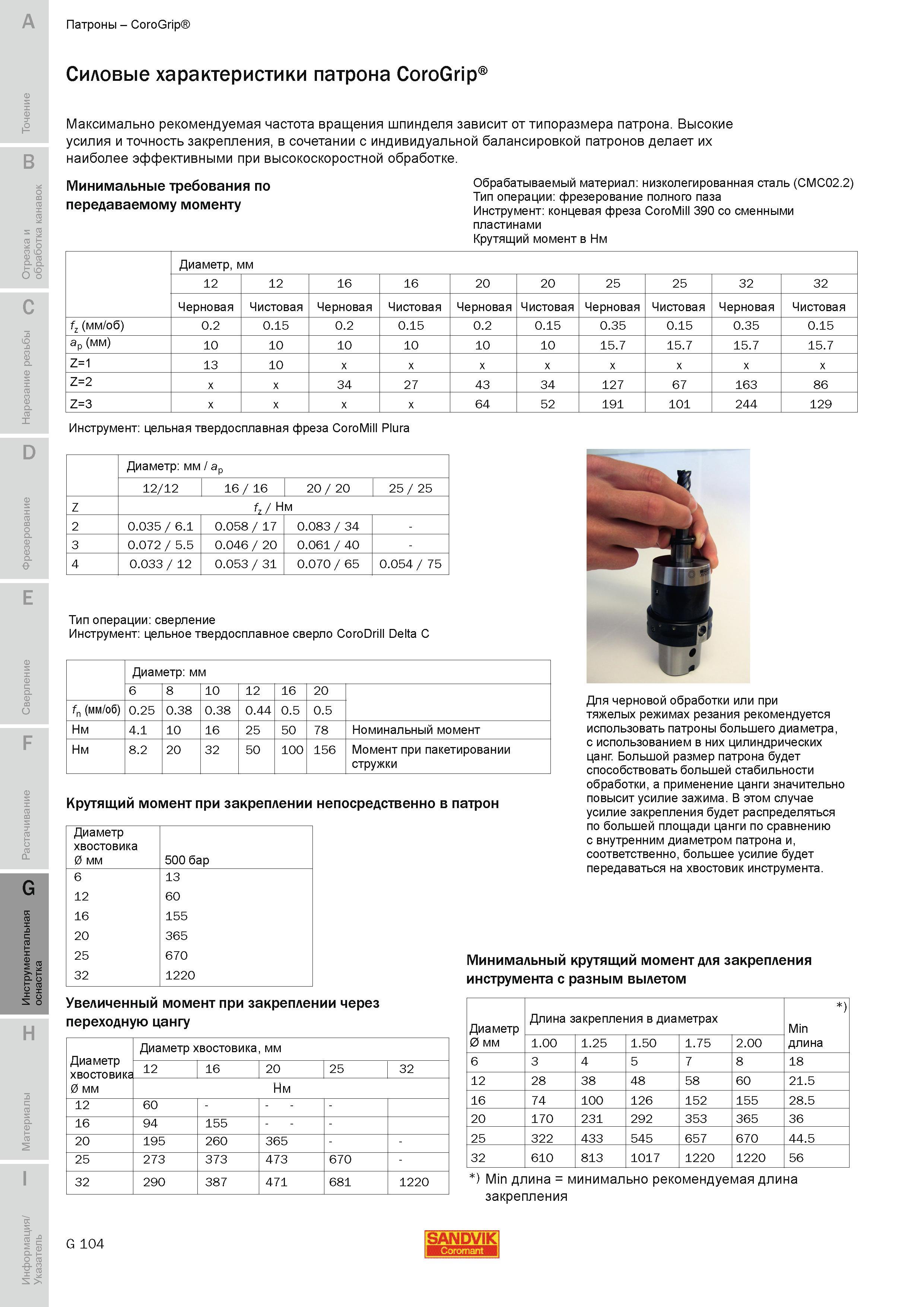

Силовые характеристики гидромеханического патрона Sandvik CoroGrip Максимально рекомендуемая частота вращения шпинделя зависит от типоразмера патрона Высокие усилия и точность закрепления в сочетании с индивидуальной балансировкой патронов делает их наиболее эффективными при высокоскоростной обработке. Минимальные требования по передаваемому моменту Обрабатываемый материал низколегированная сталь (CMC02.2) Тип операции фрезерование полного паза Инструмент концевая фреза CoroMill 390 сменными пластинами Крутящий момент в Нм Диаметр мм 12 12 16 16 20 20 25 25 32 32 Черновая Чистовая Черновая Чистовая Черновая Чистовая Черновая Чистовая Черновая Чистовая fz (мм/об) 0.2 0.15 0.2 0.15 0.2 0.15 0.35 0.15 0.35 0.15 Ap (мм) 10 10 10 10 10 10 15.7 15.7 15.7 15.7 Z1 13 10 Z2 34 27 43 34 127 67 163 86 Z3 64 52 191 101 244 129 Инструмент цельная твердосплавная фреза CoroMill Plura Диаметр мм ap 12 12 16 16 20 20 25 25 Z fz Нм 2 0.035 6.1 0.058 17 0.083 34 - 3 0.072 5.5 0.046 20 0.061 40 - 4 0.033 12 0.053 31 0.070 65 0.054 75 Тип операции сверление Инструмент цельное твердосплавное сверло CoroDrill Delta C Диаметр мм 6 8 10 12 16 20 fn (мм/об) 0.25 0.38 0.38 0.44 0.5 0.5 Нм 4.1 10 16 25 50 78 Номинальный момент Нм 8.2 20 32 50 100 156 Момент при пакетировании стружки Крутящий момент при закреплении непосредственно в патрон Диаметр хвостовика 0 мм 500 бар 6 13 12 60 16 155 20 365 25 670 32 1220 Для черновой обработки или при тяжелых режимах резания рекомендуется использовать патроны большего диаметра с использованием в них цилиндрических цанг. Большой размер патрона будет способствовать большей стабильности обработки а применение цанги значительно повысит усилие зажима. В этом случае усилие закрепления будет распределяться по большей площади цанги по сравнению с внутренним диаметром патрона и соответственно большее усилие будет передаваться на хвостовик инструмента. Минимальный крутящий момент для закрепления инструмента с разным вылетом Увеличенный момент при закреплении через переходную цангу Диаметр х востовика Диаметр хвостовика мм 12 16 20 25 32 0 мм Нм 12 60 16 94 155 - 20 195 260 365 25 273 373 473 670 - 32 290 387 471 681 1220 Диаметр Длина закрепления в диаметрах ) Min 0 мм 1.00 1.25 1.50 1.75 2.00 длина 6 3 4 5 7 8 18 12 28 38 48 58 60 21.5 16 74 100 126 152 155 28.5 20 170 231 292 353 365 36 25 322 433 545 657 670 44.5 32 610 813 1017 1220 1220 56 Min длина минимально рекомендуемая длина закрепления G 104 SANDVIK Патроны CoroGrip
