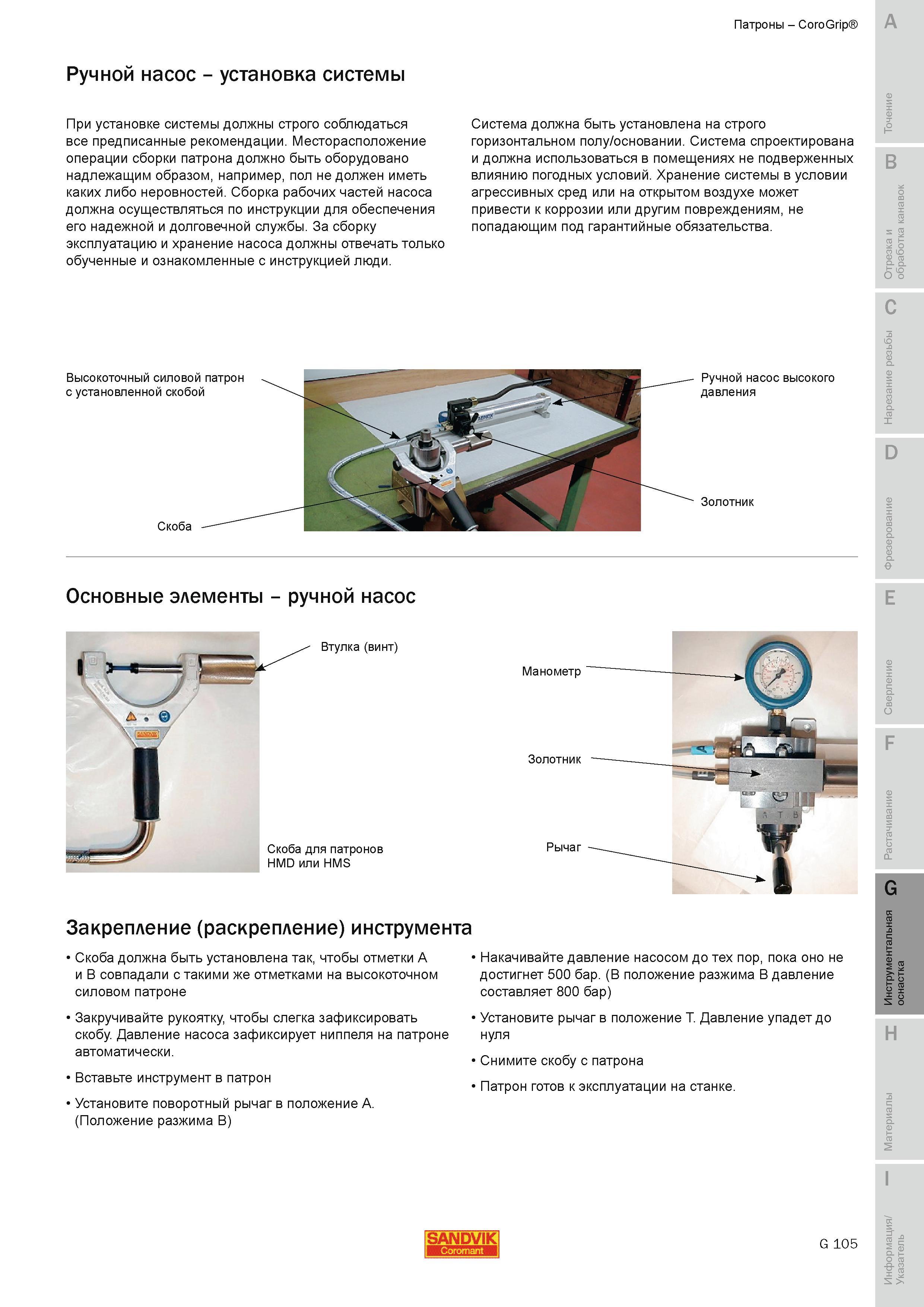

Дополнительное оборудование к гидромеханическому инструментальному патрону Sandvik Coromant CoroGrip Ручной насос Месторасположение операции сборки патрона должно быть оборудовано надлежащим образом например пол не должен иметь каких либо неровностей Сборка рабочих частей насоса должна осуществляться по инструкции для обеспечения его надежной и долговечной службы. За сборку эксплуатацию и хранение насоса должны отвечать только обученные и ознакомленные с инструкцией люди. Система должна быть установлена на строго горизонтальном полу основании. Система спроектирована и должна использоваться в помещениях не подверженных влиянию погодных условий. Хранение системы в условии агрессивных сред или на открытом воздухе может привести к коррозии или другим повреждениям не попадающим под гарантийные обязательства. Основные элементы - ручной насос Втулка (винт) Манометр Золотник Скоба для патронов HMD или HMS Закрепление (раскрепление) инструмента Скоба должна быть установлена так чтобы отметки А и В совпадали с такими же отметками на высокоточном силовом патроне Закручивайте рукоятку чтобы слегка зафиксировать скобу. Давление насоса зафиксирует ниппеля на патроне автоматически. Вставьте инструмент в патрон Установите поворотный рычаг в положение А. (Положение разжима В) Рычаг 1 Накачивайте давление насосом до тех пор пока оно не достигнет 500 бар. (В положение разжима В давление составляет 800 бар) 1 Установите рычаг в положение T Давление упадет до нуля 1 Снимите скобу с патрона 1 Патрон готов к эксплуатации на станке. SANDVIK G 105 При установке системы должны строго соблюдаться все предписанные рекомендации.
