SANDVIK COROMANT | Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.) |
|||||
|

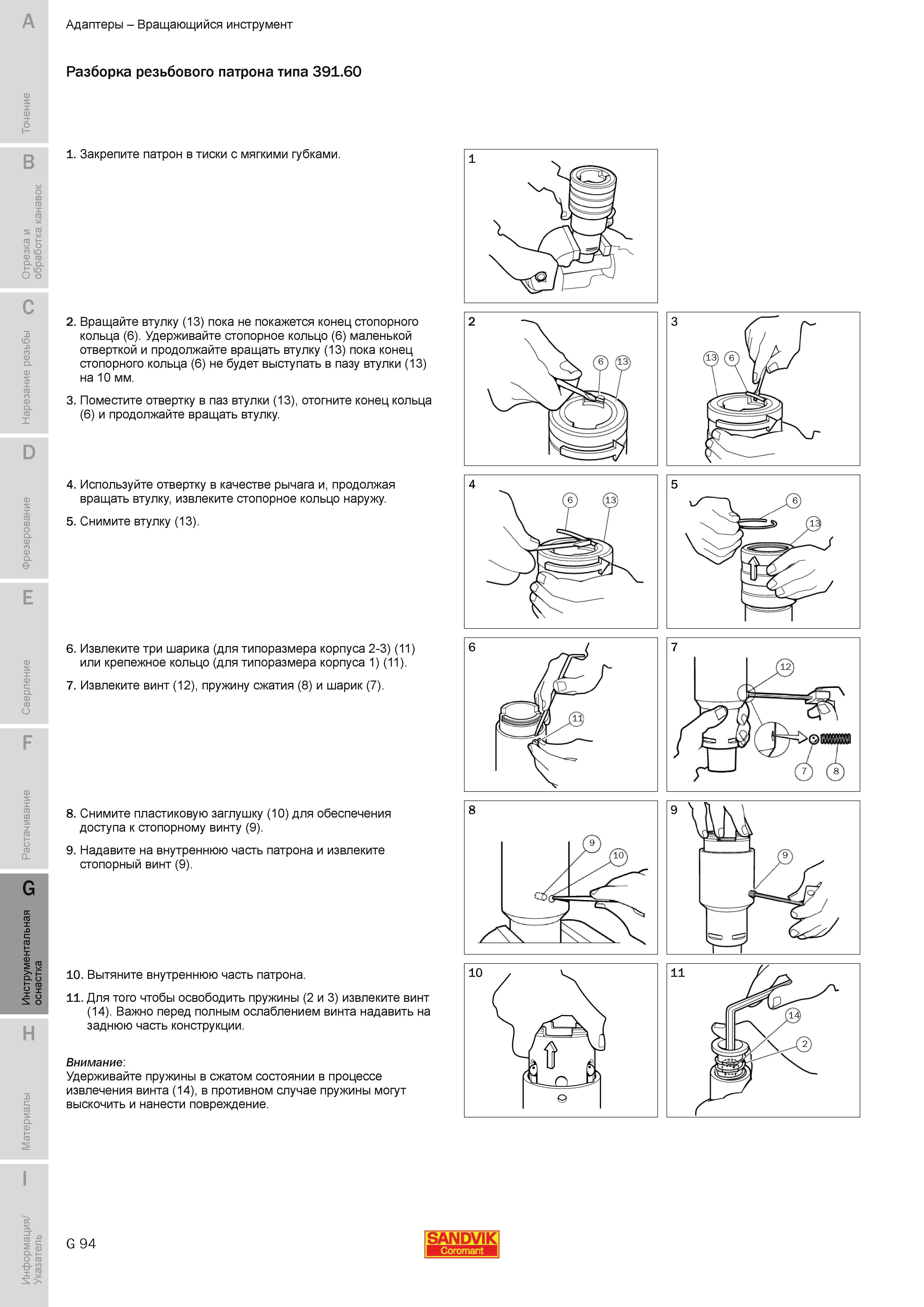

703 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.G94 |
|||||
Разборка резьбового патрона Sandvik типа 391 60 Закрепите патрон в тиски с мягкими губками Используйте отвертку в качестве рычага и продолжая вращаРазборка резьбового патрона Sandvik типа 391.60 Закрепите патрон в тиски с мягкими губками Используйте отвертку в качестве рычага и продолжая вращать втулку извлеките стопорное кольцо наружу. 5. Снимите втулку (13). 6. Извлеките три шарика (для типоразмера корпуса 2-3) (11) или крепежное кольцо (для типоразмера корпуса 1) (11). 7. Извлеките винт (12) пружину сжатия (8) и шарик (7). 8. Снимите пластиковую заглушку (10) для обеспечения доступа к стопорному винту (9). 9. Надавите на внутреннюю часть патрона и извлеките стопорный винт (9). 10. Вытяните внутреннюю часть патрона. 11. Для того чтобы освободить пружины (2 и 3) извлеките винт (14). Важно перед полным ослаблением винта надавить на заднюю часть конструкции. Внимание Удерживайте пружины в сжатом состоянии в процессе извлечения винта (14) в противном случае пружины могут выскочить и нанести повреждение. 10 5 Гб 1 3 6 8 9 G 94 SANDVIK Адаптеры Вращающийся инструмент Вращайте втулку (13) пока не покажется конец стопорного кольца (6). Удерживайте стопорное кольцо (6) маленькой отверткой и продолжайте вращать втулку (13) пока конец стопорного кольца (6) не будет выступать в пазу втулки (13) на 10 мм. 3. Поместите отвертку в паз втулки (13) отогните конец кольца (6) и продолжайте вращать втулку. 4. |
|||||
