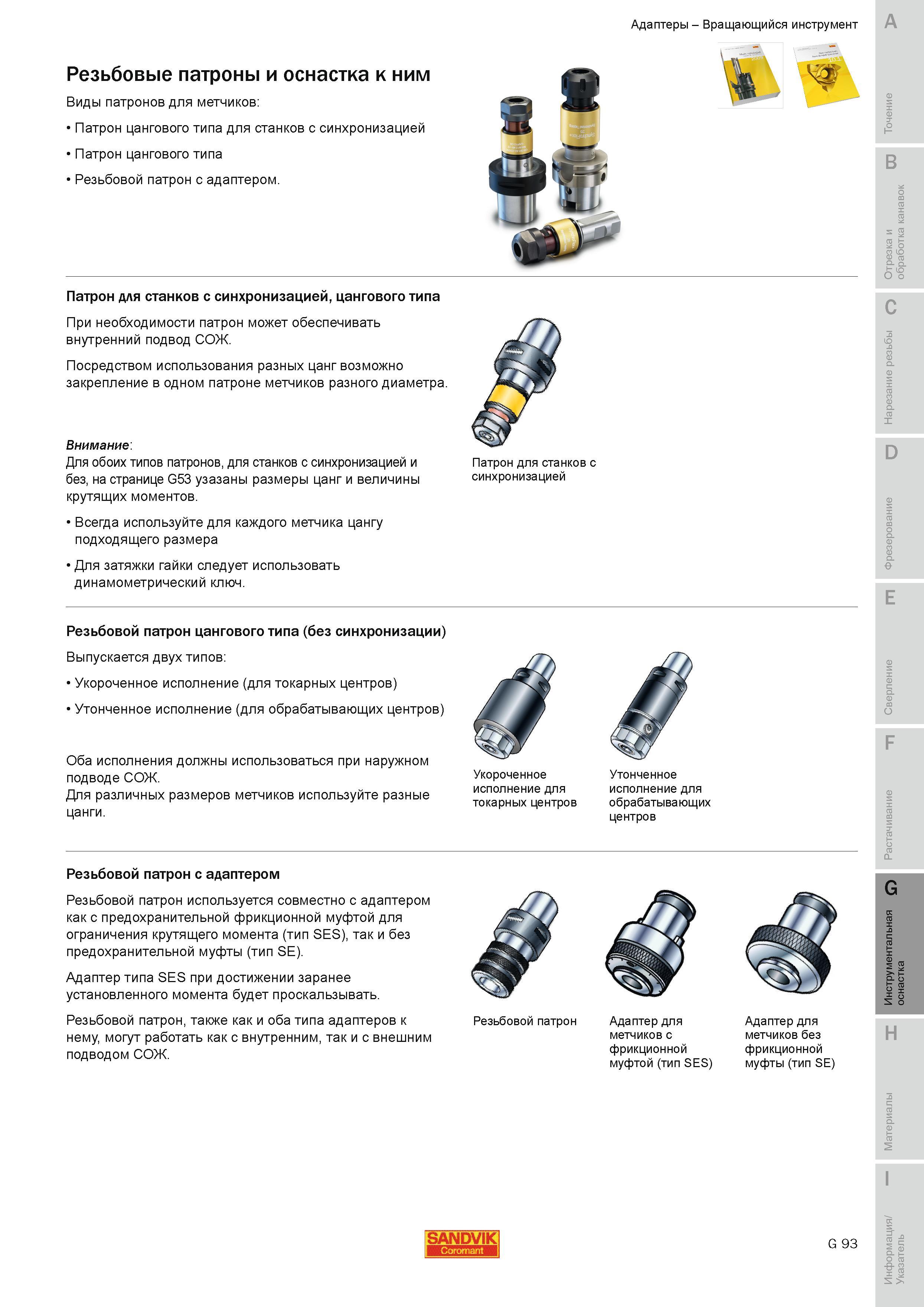

Резьбовые патроны и оснастка к ним Виды патронов для метчиков Патрон цангового типа для станков с синхронизацией Патрон цангового типа Резьбовой патрон с адаптером. Патрон для станков с синхронизацией цангового типа При необходимости патрон может обеспечивать внутренний подвод СОЖ. Посредством использования разных цанг возможно закрепление в одном патроне метчиков разного диаметра. Внимание Для обоих типов патронов для станков с синхронизацией и без на странице G53 узазаны размеры цанг и величины крутящих моментов. Всегда используйте для каждого метчика цангу подходящего размера Для затяжки гайки следует использовать динамометрический ключ. Патрон для станков с синхронизацией Резьбовой патрон цангового типа (без синхронизации) Выпускается двух типов Укороченное исполнение (для токарных центров) Утонченное исполнение (для обрабатывающих центров) Оба исполнения должны использоваться при наружном подводе СОЖ. Для различных размеров метчиков используйте разные цанги. Укороченное исполнение для токарных центров Утонченное исполнение для обрабатывающих центров Резьбовой патрон с адаптером Резьбовой патрон используется совместно с адаптером как с предохранительной фрикционной муфтой для ограничения крутящего момента (тип SES) так и без предохранительной муфты (тип SE). Адаптер типа SES при достижении заранее установленного момента будет проскальзывать. Резьбовой патрон также как и оба типа адаптеров к нему могут работать как с внутренним так и с внешним подводом СОЖ. Резьбовой патрон Адаптер для метчиков с фрикционной муфтой (тип SES) Адаптер для метчиков без фрикционной муфты (тип SE) G 93 Адаптеры Вращающийся инструмент
