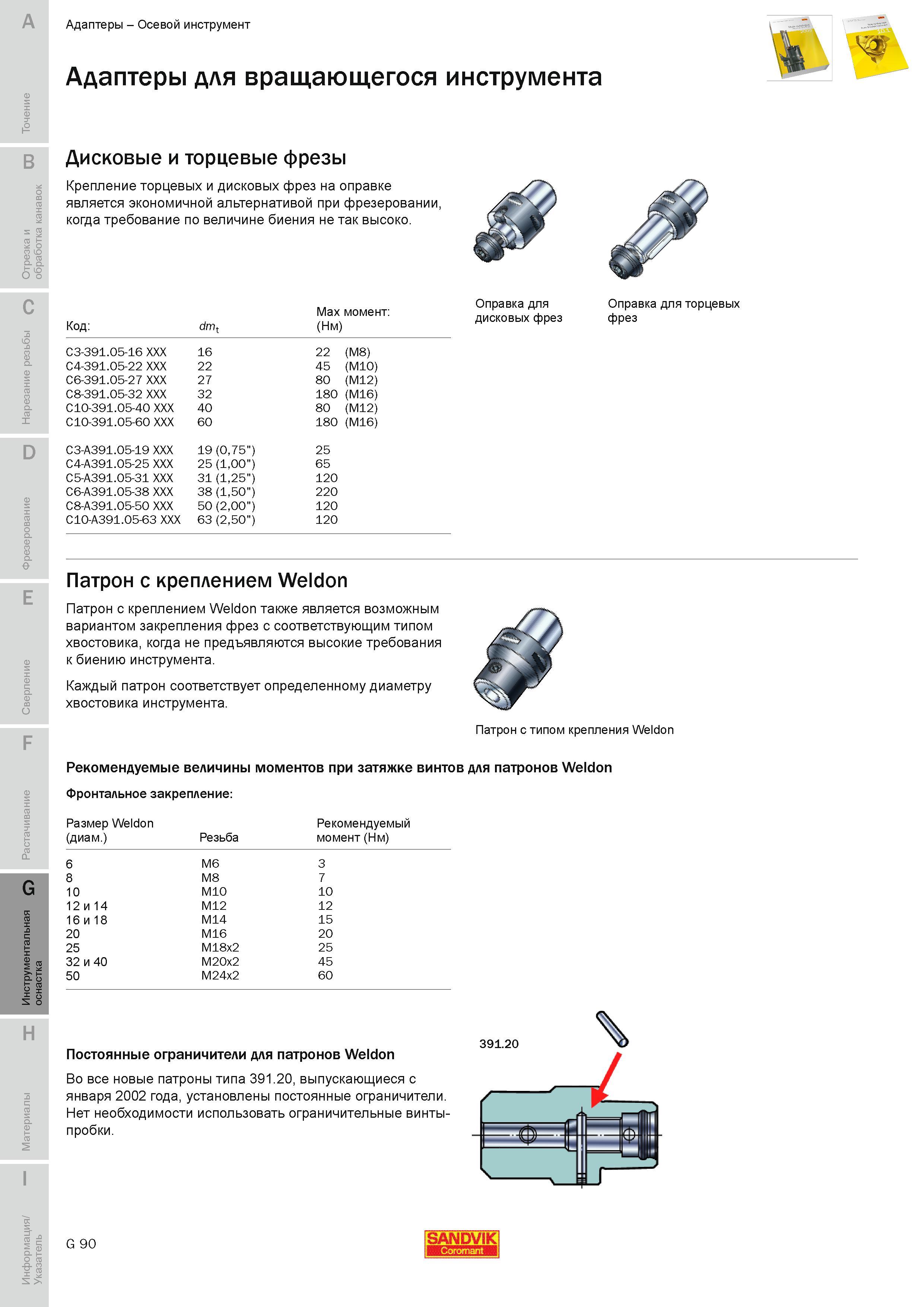

Патрон с креплением Weldon является возможным вариантом закрепления фрез с соответствующим типом хвостовика когда не предъявляются высокие требования к биению инструмента. Каждый патрон соответствует определенному диаметру хвостовика инструмента. Патрон с типом крепления Weldon Рекомендуемые величины моментов при затяжке винтов для патронов Weldon Фронтальное закрепление Размер Weldon Рекомендуемый (диам.) Резьба момент (Нм) 6 M6 3 8 M8 7 10 M10 10 12 и 14 M12 12 16 и 18 M14 15 20 M16 20 25 M18x2 25 32 и 40 M20x2 45 50 M24x2 60 Постоянные ограничители для патронов Weldon Во все новые патроны типа 391.20 выпускающиеся с января 2002 года установлены постоянные ограничители. Нет необходимости использовать ограничительные винты-пробки. 391.20 4 3J- G 90 SANDVIK Адаптеры Осевой инструмент Адаптеры для вращающегося инструмента Дисковые и торцевые фрезы Крепление торцевых и дисковых фрез на оправке является экономичной альтернативой при фрезеровании когда требование по величине биения не так высоко Код dmt Max момент (Нм) C3-391.05-16 XXX 16 22 (M8) C4-391.05-22 XXX 22 45 (M10) C6-391.05-27 XXX 27 80 (M12) C8-391.05-32 XXX 32 180 (M16) C10-391.05-40 XXX 40 80 (M12) C10-391.05-60 XXX 60 180 (M16) C3-A391.05-19 XXX 19 (075") 25 C4-A391.05-25 XXX 25 (100") 65 C5-A391.05-31 XXX 31 (125") 120 C6-A391.05-38 XXX 38 (150") 220 C8-A391.05-50 XXX 50 (200") 120 C10-A391.05-63 XXX 63 (250") 120 Оправка для дисковых фрез Оправка для торцевых фрез Патрон с креплением Weldon
