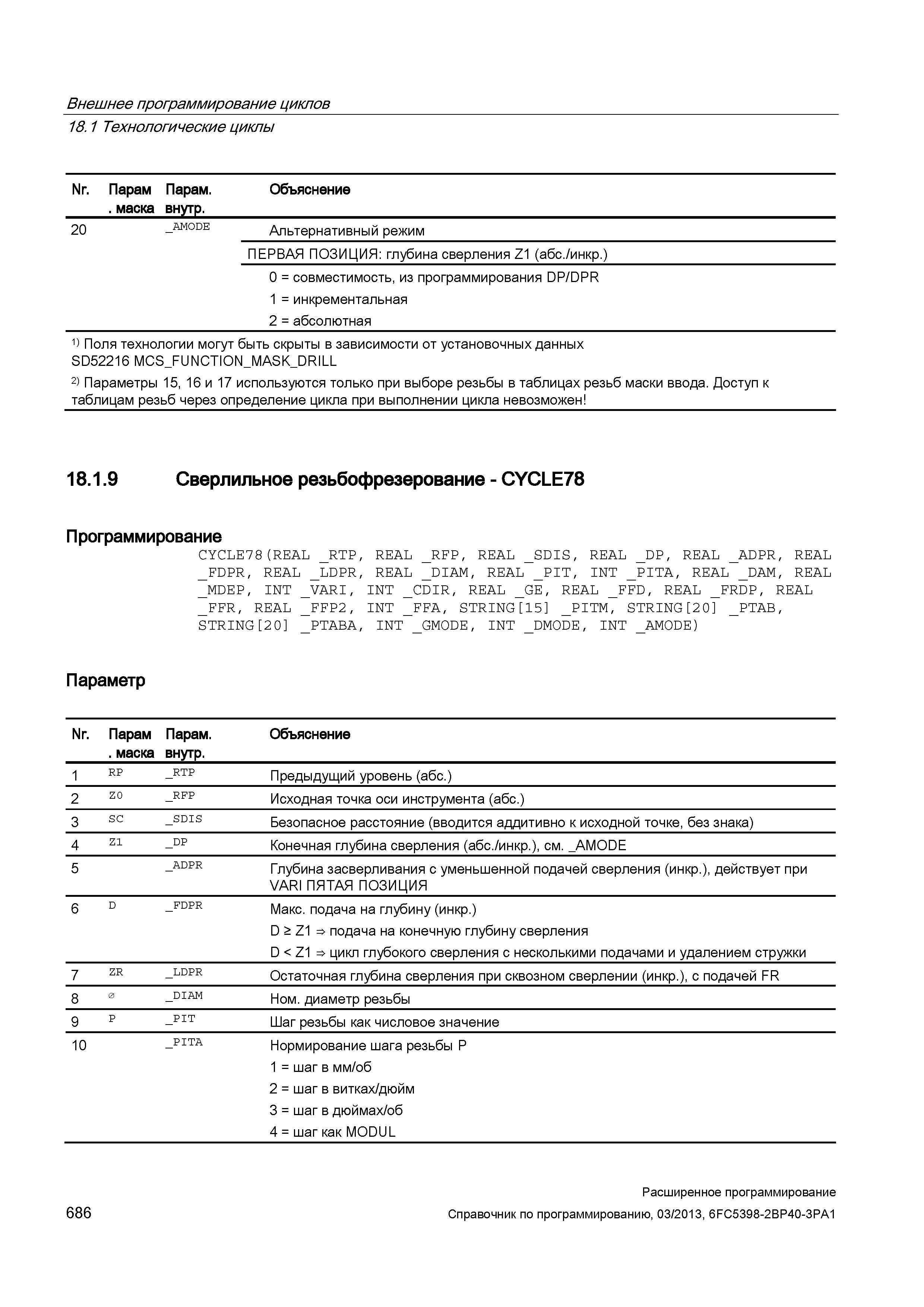

686 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.686

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 686 0686 Lab2u

Внешнее программирование циклов 18.1 Технологические циклыы Nr. Парам Парам. Объяснение . маска внутр. 20 AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина сверления Z1 (абс./инкр.) 0 = совместимость, из программирования DP/DPR 1 = инкрементальная 2 = абсолютная 1) Поля технологии могут быть скрыты в зависимости от установочных данных SD52216 MCS_FUNCTION_MASK_DRILL 2) Параметры 15, 16 и 17 используются только при выборе резьбы в таблицах резьб маски ввода. Доступ к таблицам резьб через определение цикла при выполнении цикла невозможен 18.1.9 Сверлильное резьбофрезерование - CYCLE78 Программирование CYCLE78(REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, REAL _ADPR, REAL _fdpr, real _ldpr, real _diam, real _pit, int _pita, real _dam, REAL _mdep, int _vari, int _cdir, real _ge, real _ffd, real _frdp, real _ffr, real _ffp2, int _ffa, string 15 _pitm, string 2 0 _ptab, string 2 0 _ptaba, int _gmode, int _dmode, int _amode) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP _rtp Предыдущий уровень (абс.) 2 Z0 _rfp Исходная точка оси инструмента (абс.) 3 SC _sdis Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _dp Конечная глубина сверления (абс./инкр.), см. _AMODE 5 _adpr Глубина засверливания с уменьшенной подачей сверления (инкр.), действует при VARI ПЯТАЯ ПОЗИЦИЯ 6 D _fdpr Макс. подача на глубину (инкр.) D > Z1 подача на конечную глубину сверления D < Z1 цикл глубокого сверления с несколькими подачами и удалением стружки 7 ZR _ldpr Остаточная глубина сверления при сквозном сверлении (инкр.), с подачей FR 8 0 _diam Ном. диаметр резьбы 9 P _pit Шаг резьбы как числовое значение 10 _pita Нормирование шага резьбы P 1 = шаг в мм/об 2 = шаг в витках/дюйм 3 = шаг в дюймах/об 4 = шаг как MODUL 686 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
