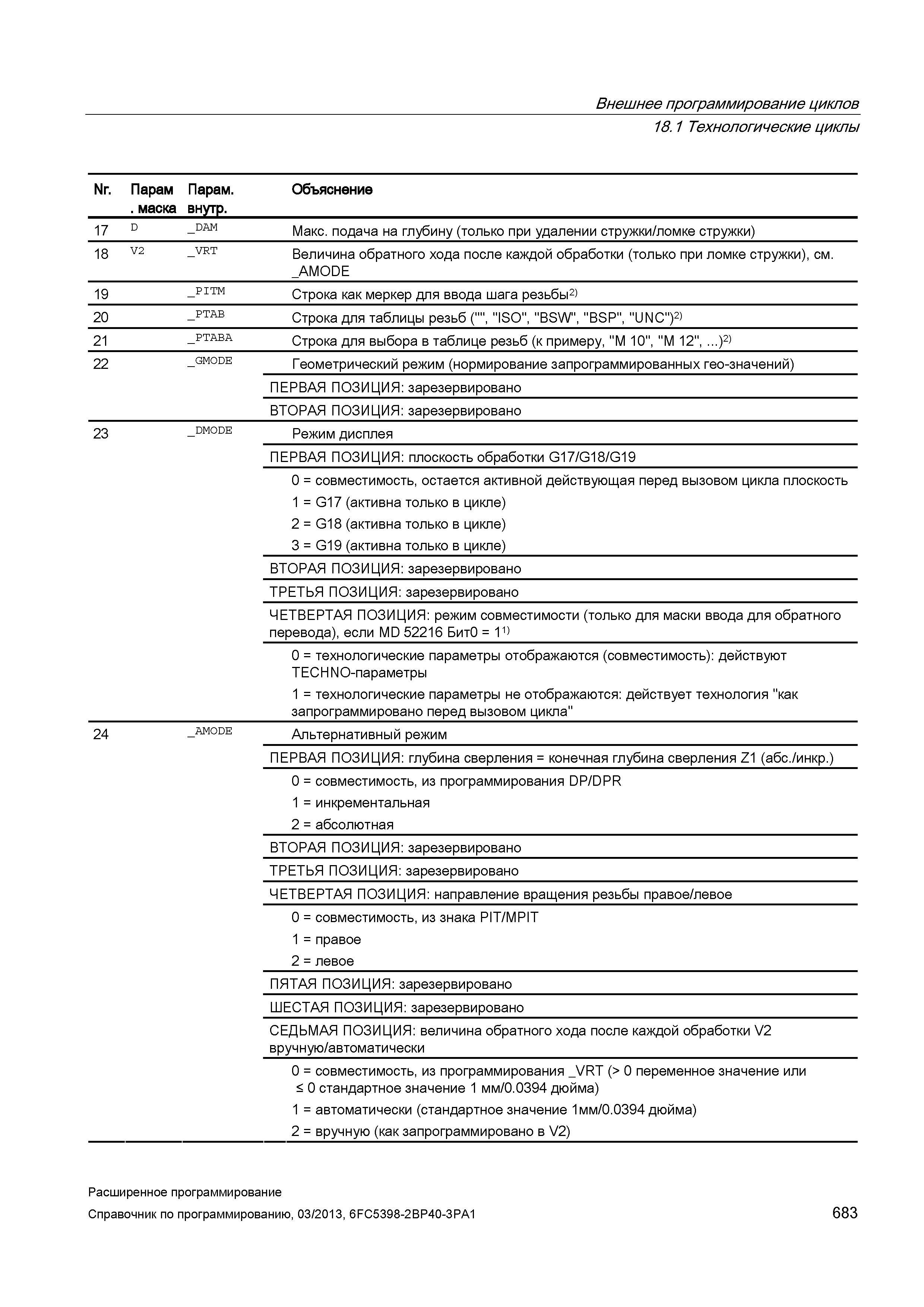

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 17 D _dam Макс. подача на глубину (только при удалении стружки/ломке стружки) 18 V2 _vrt Величина обратного хода после каждой обработки (только при ломке стружки), см. _AMODE 19 _pitm Строка как меркер для ввода шага резьбы2) 20 _ptab Строка для таблицы резьб ( , "ISO", "BSW", "BSP", "UNC")2) 21 _ptaba Строка для выбора в таблице резьб (к примеру, "M 10", "M 12", ...)2) 22 _gmode Геометрический режим (нормирование запрограммированных гео-значений) ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано 23 _dmode Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: режим совместимости (только для маски ввода для обратного перевода), если MD 52216 Бит0 = 11) 0 = технологические параметры отображаются (совместимость): действуют TECHNO-параметры 1 = технологические параметры не отображаются: действует технология "как запрограммировано перед вызовом цикла" 24 _amode Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина сверления = конечная глубина сверления Z1 (абс./инкр.) 0 = совместимость, из программирования DP/DPR 1 = инкрементальная 2 = абсолютная ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: направление вращения резьбы правое/левое 0 = совместимость, из знака PIT/MPIT 1 = правое 2 = левое ПЯТАЯ ПОЗИЦИЯ: зарезервировано ШЕСТАЯ ПОЗИЦИЯ: зарезервировано СЕДЬМАЯ ПОЗИЦИЯ: величина обратного хода после каждой обработки V2 вручную/автоматически 0 = совместимость, из программирования _VRT (> 0 переменное значение или < 0 стандартное значение 1 мм/0.0394 дюйма) 1 = автоматически (стандартное значение 1мм/0.0394 дюйма) 2 = вручную (как запрограммировано в V2) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 683
