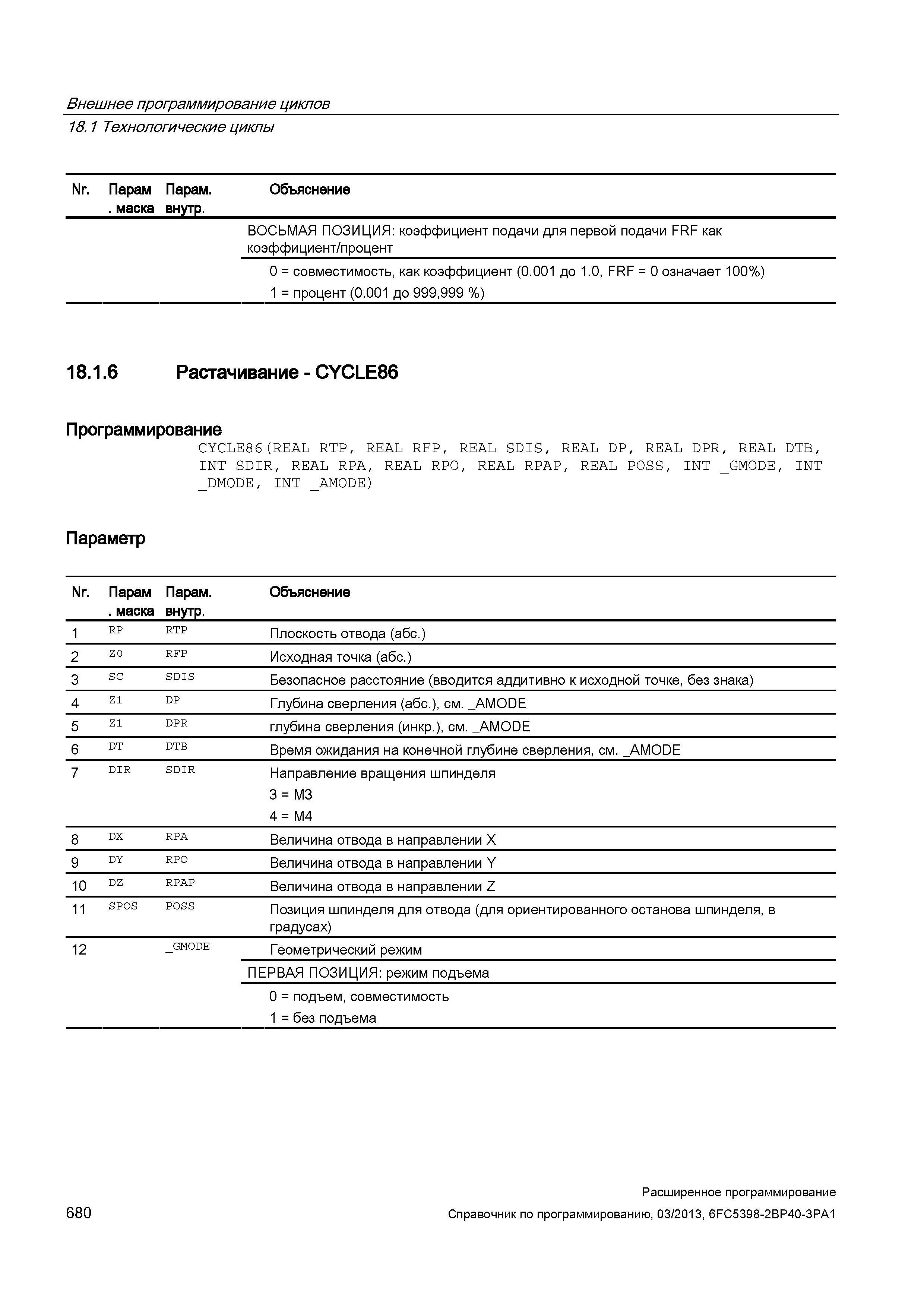

Внешнее программирование циклов 18.1 Технологические циклы/ Nr. Парам Парам. Объяснение . маска внутр. ВОСЬМАЯ ПОЗИЦИЯ: коэффициент подачи для первой подачи FRF как коэффи циент/процент 0 = совместимость, как коэффициент (0.001 до 1.0, FRF = 0 означает 100%) 1 = процент (0.001 до 999,999 %) 18.1.6 Растачивание - CYCLE86 Программирование CYCLE86(REAL RTP, REAL RFP, REAL SDIS, REAL DP, REAL DPR, REAL DTB, INT SDIR, REAL RPA, REAL RPO, REAL RPAP, REAL POSS, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP RTP Плоскость отвода (абс.) 2 Z0 RFP Исходная точка (абс.) 3 SC SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 DP Глубина сверления (абс.), см. _AMODE 5 Z1 DPR глубина сверления (инкр.), см. _AMODE 6 DT DTB Время ожидания на конечной глубине сверления, см. _AMODE 7 DIR SDIR Направление вращения шпинделя 3 = M3 4 = M4 8 DX RPA Величина отвода в направлении X 9 DY RPO Величина отвода в направлении Y 10 DZ RPAP Величина отвода в направлении Z 11 SPOS POSS Позиция шпинделя для отвода (для ориентированного останова шпинделя, в градусах) 12 _GMODE Геометрический режим ПЕРВАЯ ПОЗИЦИЯ: режим подъема 0 = подъем, совместимость 1 = без подъема 680 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
