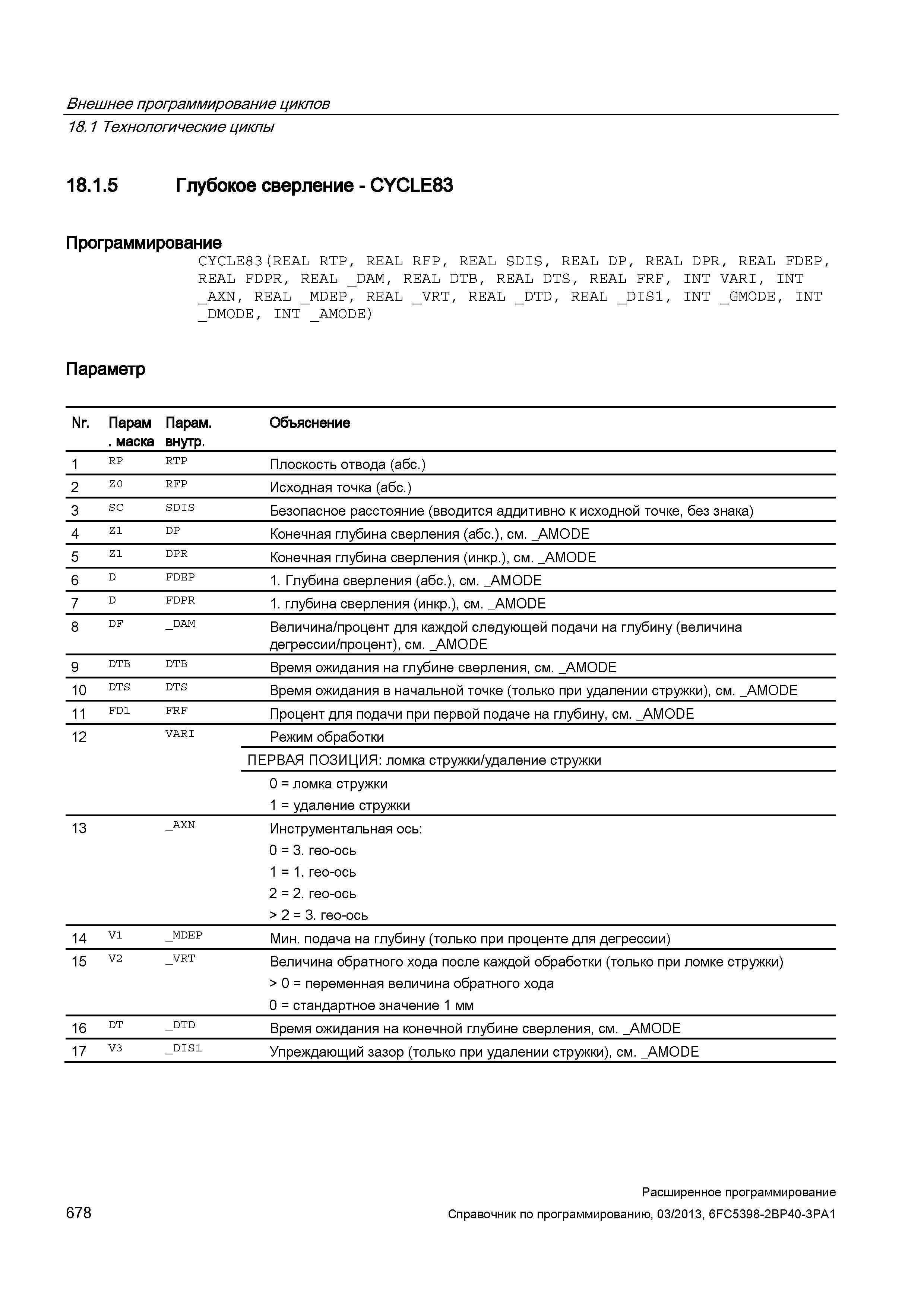

Внешнее программирование циклов 18.1 Технологические циклы 18.1.5 Глубокое сверление - CYCLE83 Программирование CYCLE83(REAL RTP, REAL RFP, REAL SDIS, REAL DP, REAL DPR, REAL FDEP, REAL FDPR, REAL DAM, REAL DTB, REAL DTS, REAL FRF, INT VARI, INT AXN, REAL MDEP, REAL VRT, REAL DTD, REAL DIS1, INT GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP RTP Плоскость отвода (абс.) 2 Z0 RFP Исходная точка (абс.) 3 SC SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 DP Конечная глубина сверления (абс.), см. _AMODE 5 Z1 DPR Конечная глубина сверления (инкр.), см. _AMODE 6 D FDEP 1. Глубина сверления (абс.), см. _AMODE 7 D FDPR 1. глубина сверления (инкр.), см. _AMODE 8 DF _DAM Величина/процент для каждой следующей подачи на глубину (величина дегрессии/процент), см. _AMODE 9 DTB DTB Время ожидания на глубине сверления, см. _AMODE 10 DTS DTS Время ожидания в начальной точке (только при удалении стружки), см. _AMODE 11 FD1 FRF Процент для подачи при первой подаче на глубину, см. _AMODE 12 VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: ломка стружки/удаление стружки 0 = ломка стружки 1 = удаление стружки 13 _AXN Инструментальная ось: 0 = 3. гео-ось 1 = 1. гео-ось 2 = 2. гео-ось > 2 = 3. гео-ось 14 V1 _MDEP Мин. подача на глубину (только при проценте для дегрессии) 15 V2 _VRT Величина обратного хода после каждой обработки (только при ломке стружки) > 0 = переменная величина обратного хода 0 = стандартное значение 1 мм 16 DT _DTD Время ожидания на конечной глубине сверления, см. _AMODE 17 V3 _DIS1 Упреждающий зазор (только при удалении стружки), см. _AMODE 678 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
