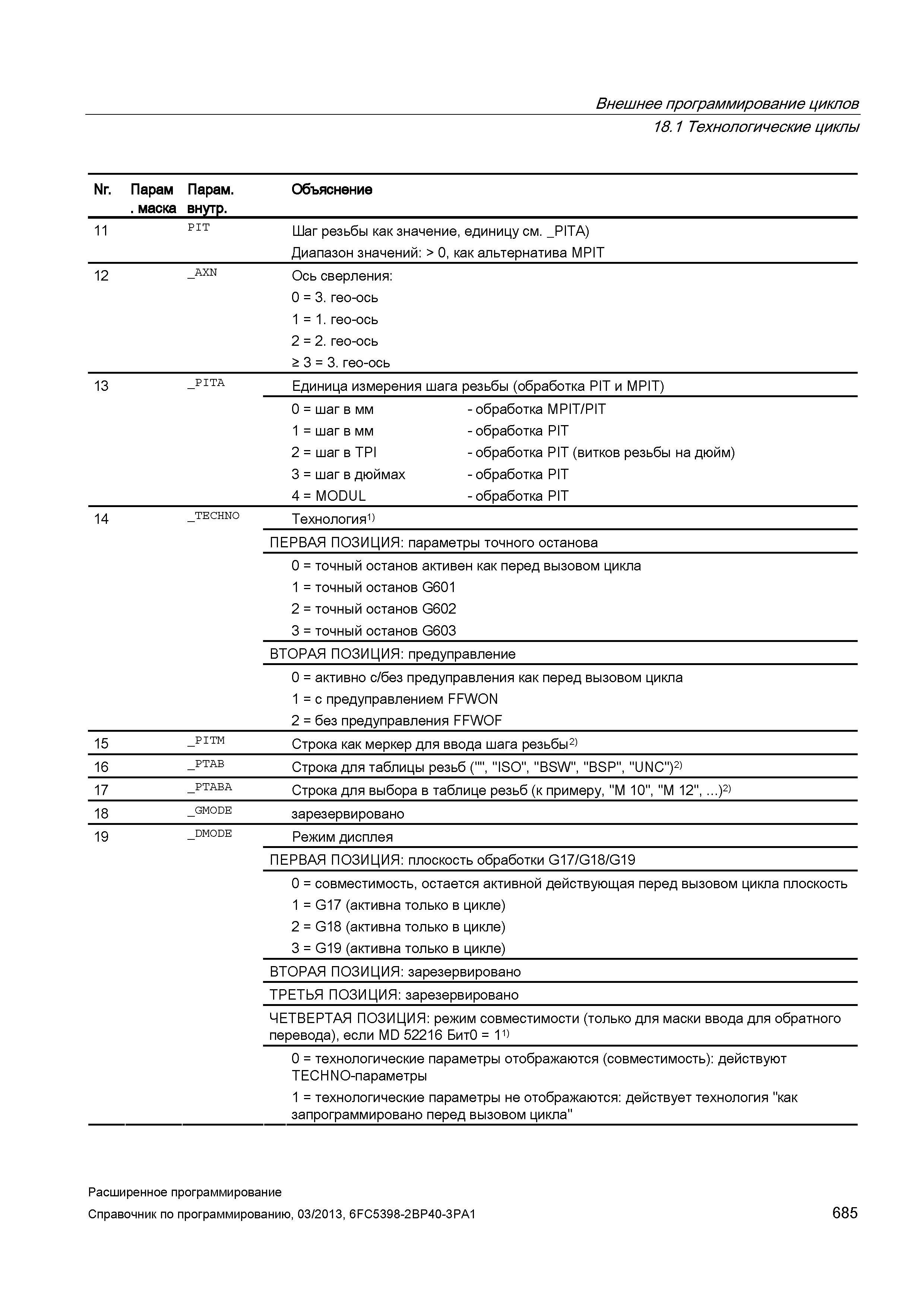

685 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.685

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 685 0685 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 11 PIT Шаг резьбы как значение, единицу см. _PITA) Диапазон значений: > 0, как альтернатива MPIT 12 _AXN Ось сверления: 0 = 3. гео-ось 1 = 1. гео-ось 2 = 2. гео-ось > 3 = 3. гео-ось 13 _PITA Единица измерения шага резьбы (обработка PIT и MPIT) 0 = шаг в мм - обработка MPIT/PIT 1 = шаг в мм - обработка PIT 2 = шаг в TPI - обработка PIT (витков резьбы на дюйм) 3 = шаг в дюймах - обработка PIT 4= MODUL - обработка PIT 14 _TECHNO Технология1) ПЕРВАЯ ПОЗИЦИЯ: параметры точного останова 0 = точный останов активен как перед вызовом цикла 1 = точный останов G601 2 = точный останов G602 3 = точный останов G603 ВТОРАЯ ПОЗИЦИЯ: предуправление 0 = активно с/без предуправления как перед вызовом цикла 1 = с предуправлением FFWON 2 = без предуправления FFWOF 15 _PITM Строка как меркер для ввода шага резьбы2) 16 _PTAB Строка для таблицы резьб ( , "ISO", "BSW", "BSP", "UNC")2) 17 _PTABA Строка для выбора в таблице резьб (к примеру, "M 10", "M 12", ...)2) 18 _GMODE зарезервировано 19 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: режим совместимости (только для маски ввода для обратного перевода), если MD 52216 Бит0 = 11) 0 = технологические параметры отображаются (совместимость): действуют TECHNO-параметры 1 = технологические параметры не отображаются: действует технология "как запрограммировано перед вызовом цикла" Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 685
