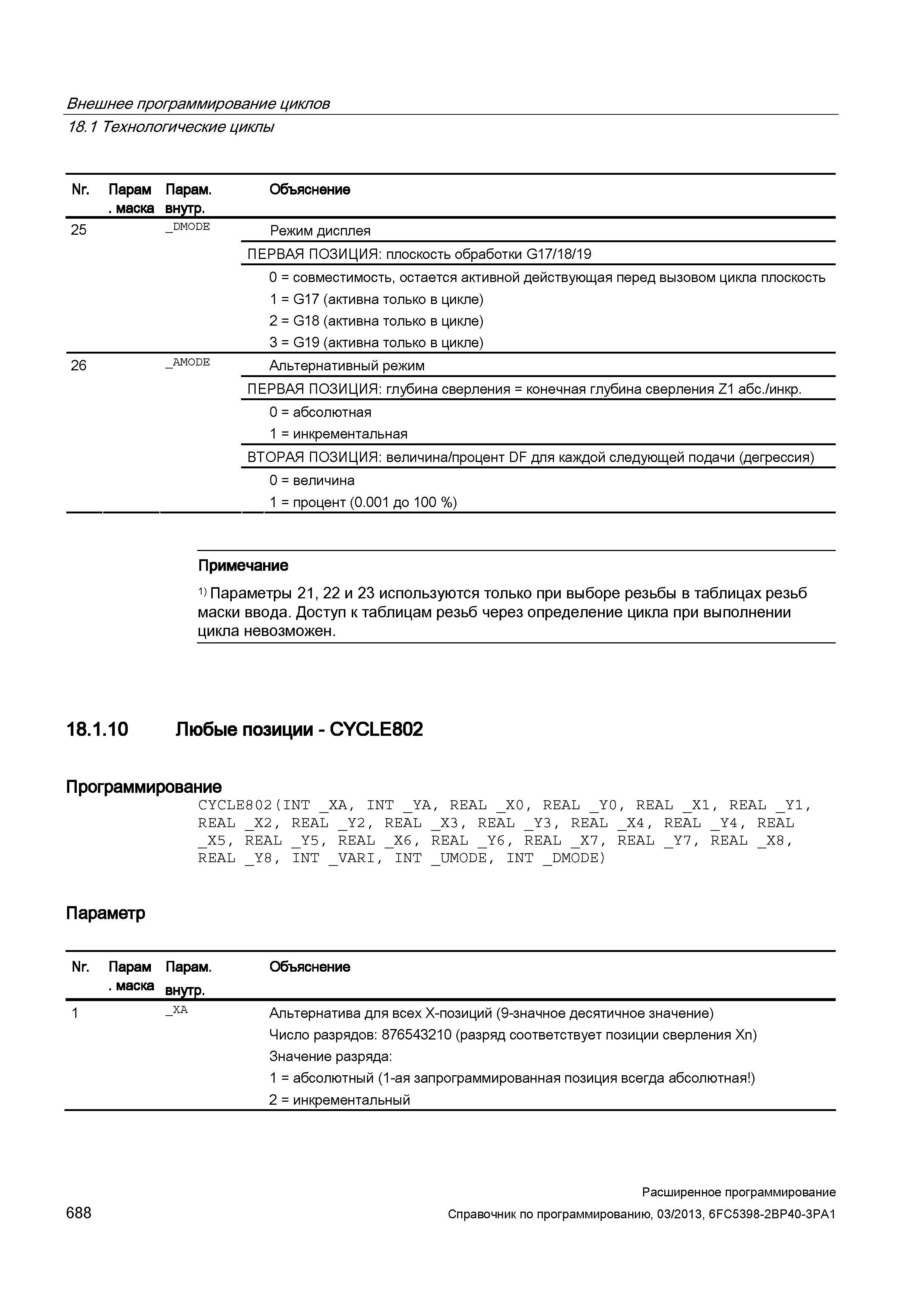

Внешнее программирование циклов 18.1 Технологические циклы/ Nr. Парам . маска Парам. внутр. Объяснение 25 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 26 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина сверления = конечная глубина сверления Z1 абс./инкр. 0 = абсолютная 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: величина/процент DF для каждой следующей подачи (дегрессия) 0 = величина 1 = процент (0.001 до 100 %) Примечание 1) Параметры 21, 22 и 23 используются только при выборе резьбы в таблицах резьб маски ввода. Доступ к таблицам резьб через определение цикла при выполнении цикла невозможен. 18.1.10 Любые позиции - CYCLE802 Программирование CYCLE8 02(INT _XA, INT _YA, REAL _X0, REAL _Y0, REAL _X1, REAL _Y1, REAL _X2, REAL _Y2, REAL _X3, REAL _Y3, REAL _X4, REAL _Y4, REAL _X5, REAL _Y5, REAL _X6, REAL _Y6, REAL _X7, REAL _Y7, REAL _X8, REAL _Y8, INT _VARI, INT _UMODE, INT _DMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 _XA Альтернатива для всех X-позиций (9-значное десятичное значение) Число разрядов: 876543210 (разряд соответствует позиции сверления Xn) Значение разряда: 1 = абсолютный (1-ая запрограммированная позиция всегда абсолютная ) 2 = инкрементальный 688 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
