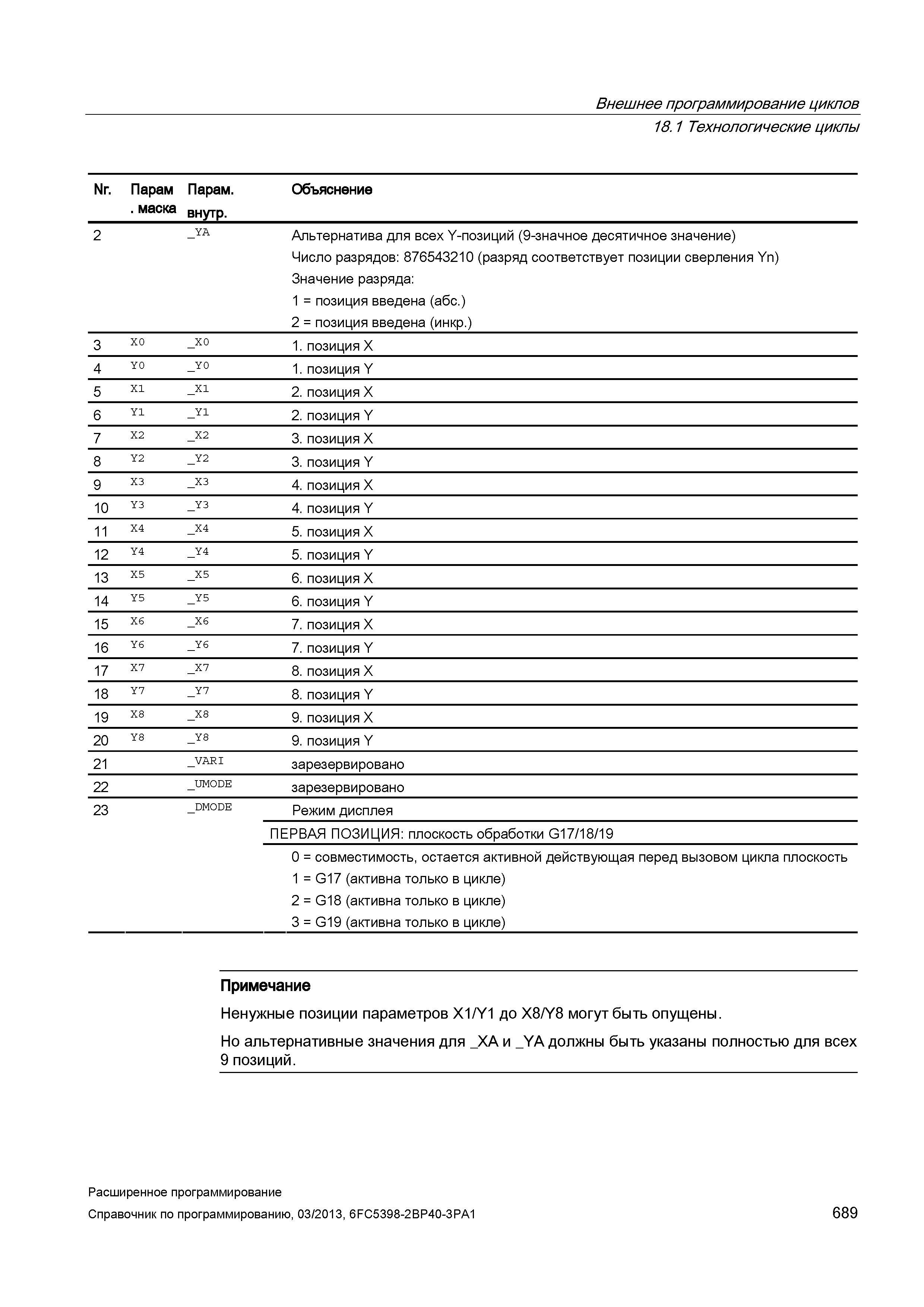

689 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.689

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 689 0689 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы/ Nr. Парам . маска Парам. внутр. Объяснение 2 _ya Альтернатива для всех Y-позиций (9-значное десятичное значение) Число разрядов: 876543210 (разряд соответствует позиции сверления Yn) Значение разряда: 1 = позиция введена (абс.) 2 = позиция введена (инкр.) 3 X0 _xo 1. позиция X 4 Y0 _yo 1. позиция Y 5 XI _xi 2. позиция X 6 Y1 _yi 2. позиция Y 7 X2 _X2 3. позиция X 8 Y2 _Y2 3. позиция Y 9 X3 _X3 4. позиция X 10 Y3 _Y3 4. позиция Y 11 X4 _X4 5. позиция X 12 Y4 _Y4 5. позиция Y 13 X5 _X5 6. позиция X 14 Y5 _Y5 6. позиция Y 15 X6 _X6 7. позиция X 16 Y6 _Y6 7. позиция Y 17 X7 _X7 8. позиция X 18 Y7 _Y7 8. позиция Y 19 X8 _X8 9. позиция X 20 Y8 _Y8 9. позиция Y 21 _vari зарезервировано 22 _umode зарезервировано 23 _dmode Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) Примечание Ненужные позиции параметров X1/Y1 до X8/Y8 могут быть опущены. Но альтернативные значения для _XA и _YA должны быть указаны полностью для всех 9 позиций. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 689
