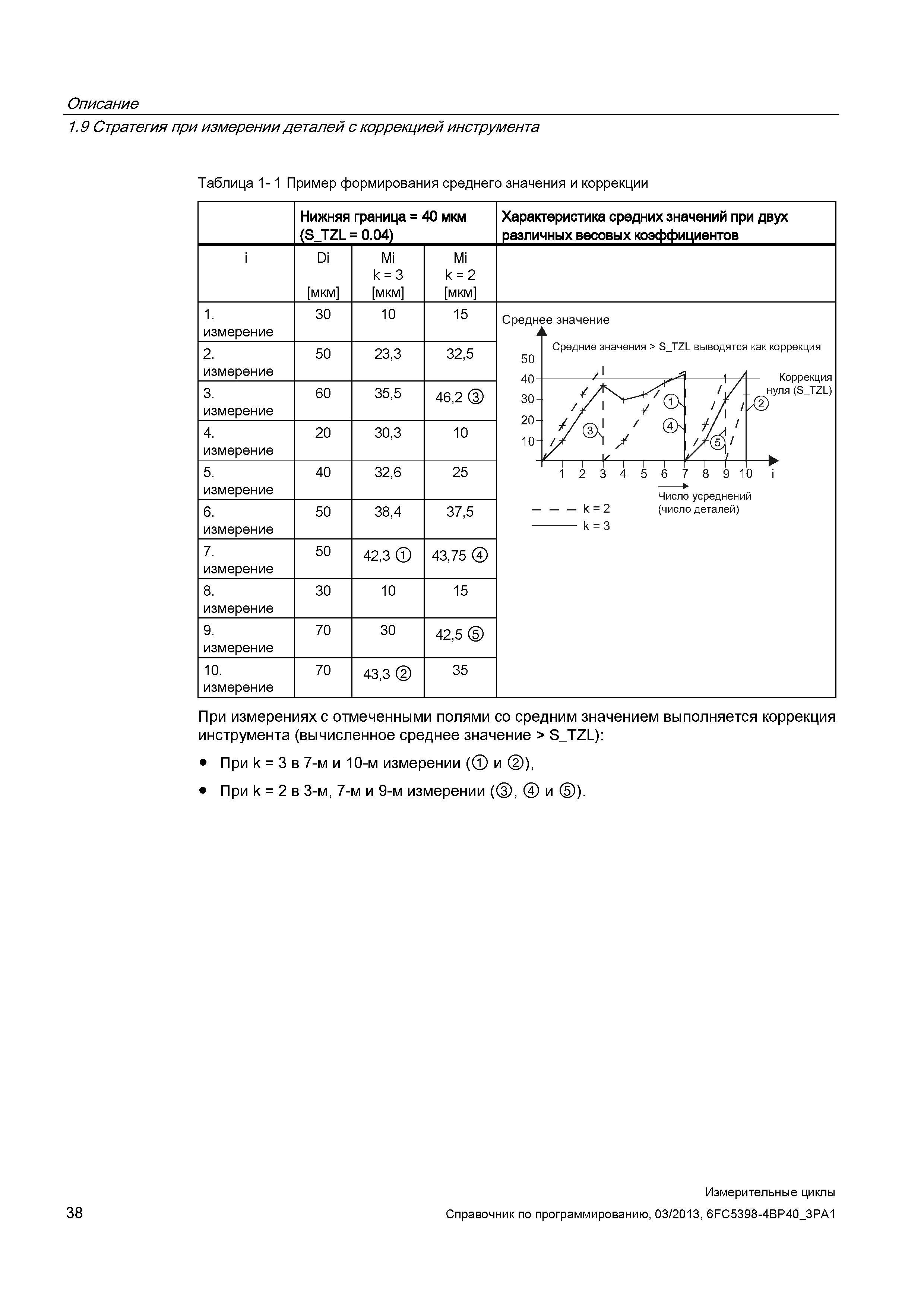

Описание 1.9 Стратегия при измерении деталей с коррекцией инструмента Таблица 1- 1 Пример формирования среднего значения и коррекции Нижняя граница = 40 мкм (S_TZL = 0.04) i Di мкм Mi k = 3 мкм Mi k = 2 мкм 1. измерение 30 10 15 2. измерение 50 23,3 32,5 3. измерение 60 35,5 46,2 4. измерение 20 30,3 10 5. измерение 40 32,6 25 6. измерение 50 38,4 37,5 7. измерение 50 42,3 43,75 8. измерение 30 10 15 9. измерение 70 30 42,5 10. измерение 70 43,3 35 Характеристика средних значений при двух различных весовых коэффициентов Среднее значение к = 2 к = 3 Число усреднений (число деталей) При измерениях с отмеченными полями со средним значением выполняется коррекция инструмента (вычисленное среднее значение > S_TZL): При k = 3 в 7-м и 10-м измерении ( и ), При k = 2 в 3-м, 7-м и 9-м измерении ( , и ). 38 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
