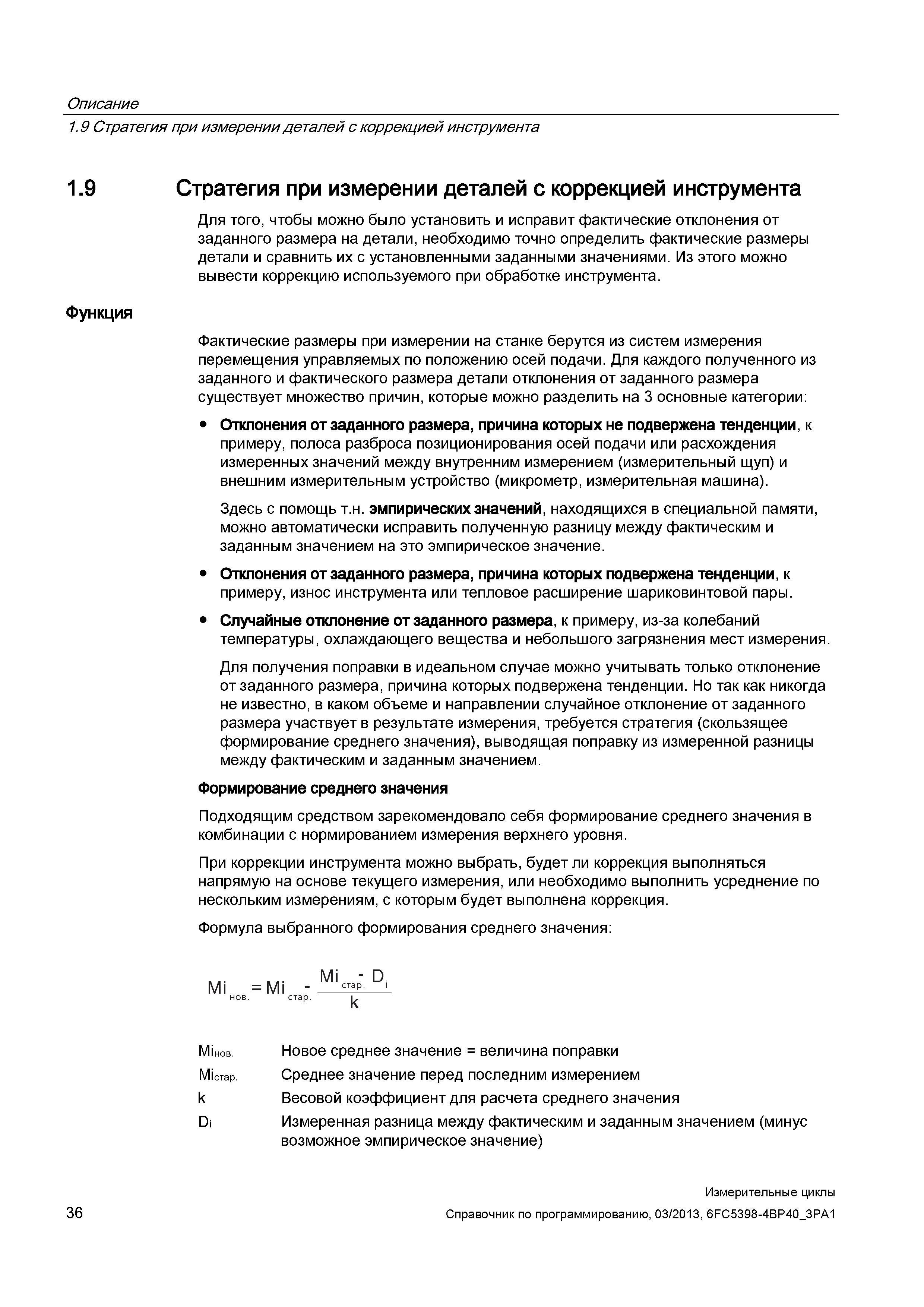

Описание 1.9 Стратегия при измерении деталей с коррекцией инструмента 1.9 Стратегия при измерении деталей с коррекцией инструмента Для того, чтобы можно было установить и исправит фактические отклонения от заданного размера на детали, необходимо точно определить фактические размеры детали и сравнить их с установленными заданными значениями. Из этого можно вывести коррекцию используемого при обработке инструмента. Функция Фактические размеры при измерении на станке берутся из систем измерения перемещения управляемых по положению осей подачи. Для каждого полученного из заданного и фактического размера детали отклонения от заданного размера существует множество причин, которые можно разделить на 3 основные категории: Отклонения от заданного размера, причина которых не подвержена тенденции, к примеру, полоса разброса позиционирования осей подачи или расхождения измеренных значений между внутренним измерением (измерительный щуп) и внешним измерительным устройство (микрометр, измерительная машина). Здесь с помощь т.н. эмпирических значений, находящихся в специальной памяти, можно автоматически исправить полученную разницу между фактическим и заданным значением на это эмпирическое значение. Отклонения от заданного размера, причина которых подвержена тенденции, к примеру, износ инструмента или тепловое расширение шариковинтовой пары. Случайные отклонение от заданного размера, к примеру, из-за колебаний температуры, охлаждающего вещества и небольшого загрязнения мест измерения. Для получения поправки в идеальном случае можно учитывать только отклонение от заданного размера, причина которых подвержена тенденции. Но так как никогда не известно, в каком объеме и направлении случайное отклонение от заданного размера участвует в результате измерения, требуется стратегия (скользящее формирование среднего значения), выводящая поправку из измеренной разницы между фактическим и заданным значением. Формирование среднего значения Подходящим средством зарекомендовало себя формирование среднего значения в комбинации с нормированием измерения верхнего уровня. При коррекции инструмента можно выбрать, будет ли коррекция выполняться напрямую на основе текущего измерения, или необходимо выполнить усреднение по нескольким измерениям, с которым будет выполнена коррекция. Формула выбранного формирования среднего значения: Mi - D. Mi = Mi - стар L нов. стар. k Mime. Новое среднее значение = величина поправки Miстар. Среднее значение перед последним измерением k Весовой коэффициент для расчета среднего значения Di Измеренная разница между фактическим и заданным значением (минус возможное эмпирическое значение) 36 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
