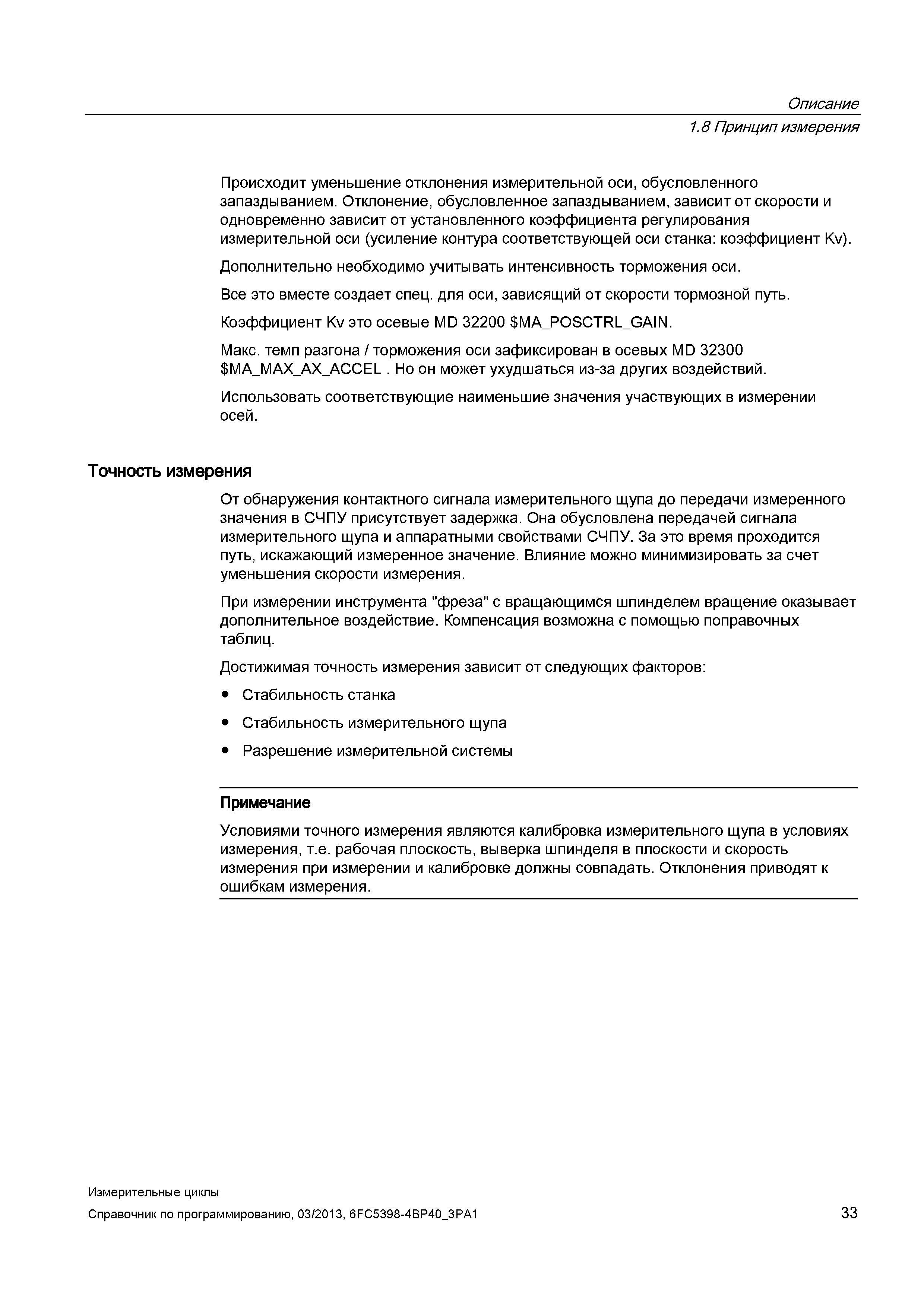

Описание 1.8 Принцип измерения Происходит уменьшение отклонения измерительной оси, обусловленного запаздыванием. Отклонение, обусловленное запаздыванием, зависит от скорости и одновременно зависит от установленного коэффициента регулирования измерительной оси (усиление контура соответствующей оси станка: коэффициент Kv). Дополнительно необходимо учитывать интенсивность торможения оси. Все это вместе создает спец. для оси, зависящий от скорости тормозной путь. Коэффициент Kv это осевые MD 32200 MA_POSCTRL_GAIN. Макс. темп разгона / торможения оси зафиксирован в осевых MD 32300 MA_MAX_AX_ACCEL Но он может ухудшаться из-за других воздействий. Использовать соответствующие наименьшие значения участвующих в измерении осей. Точность измерения От обнаружения контактного сигнала измерительного щупа до передачи измеренного значения в СЧПУ присутствует задержка. Она обусловлена передачей сигнала измерительного щупа и аппаратными свойствами СЧПУ. За это время проходится путь, искажающий измеренное значение. Влияние можно минимизировать за счет уменьшения скорости измерения. При измерении инструмента "фреза" с вращающимся шпинделем вращение оказывает дополнительное воздействие. Компенсация возможна с помощью поправочных таблиц. Достижимая точность измерения зависит от следующих факторов: Стабильность станка Стабильность измерительного щупа Разрешение измерительной системы Примечание Условиями точного измерения являются калибровка измерительного щупа в условиях измерения, т.е. рабочая плоскость, выверка шпинделя в плоскости и скорость измерения при измерении и калибровке должны совпадать. Отклонения приводят к ошибкам измерения. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 33
