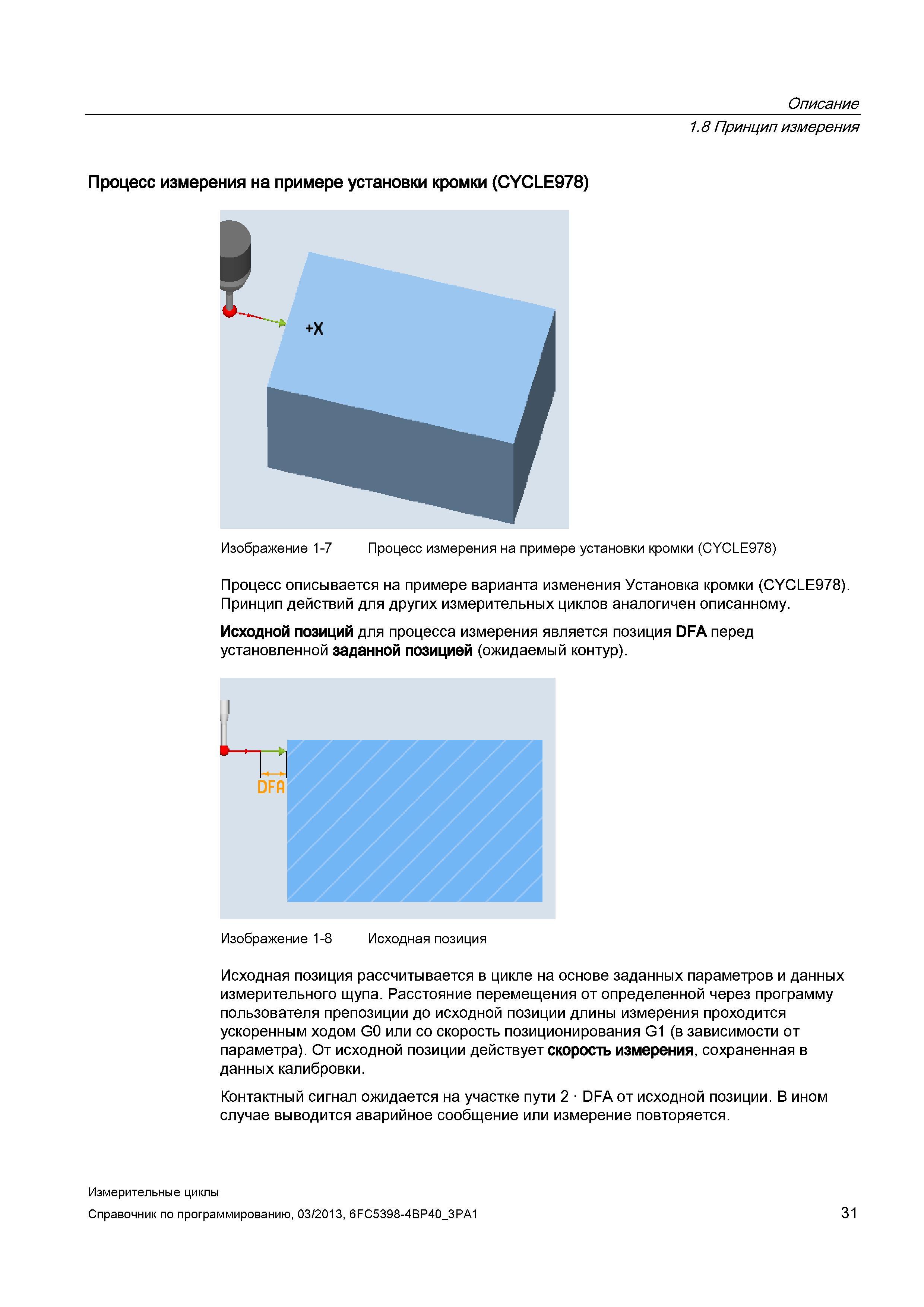

Описание 1.8 Принцип измерения Процесс измерения на примере установки кромки (CYCLE978) Изображение 1-7 Процесс измерения на примере установки кромки (CYCLE978) Процесс описывается на примере варианта изменения Установка кромки (CYCLE978). Принцип действий для других измерительных циклов аналогичен описанному. Исходной позиций для процесса измерения является позиция DFA перед установленной заданной позицией (ожидаемый контур). Изображение 1-8 Исходная позиция Исходная позиция рассчитывается в цикле на основе заданных параметров и данных измерительного щупа. Расстояние перемещения от определенной через программу пользователя препозиции до исходной позиции длины измерения проходится ускоренным ходом G0 или со скорость позиционирования G1 (в зависимости от параметра). От исходной позиции действует скорость измерения, сохраненная в данных калибровки. Контактный сигнал ожидается на участке пути 2 DFA от исходной позиции. В ином случае выводится аварийное сообщение или измерение повторяется. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 31
