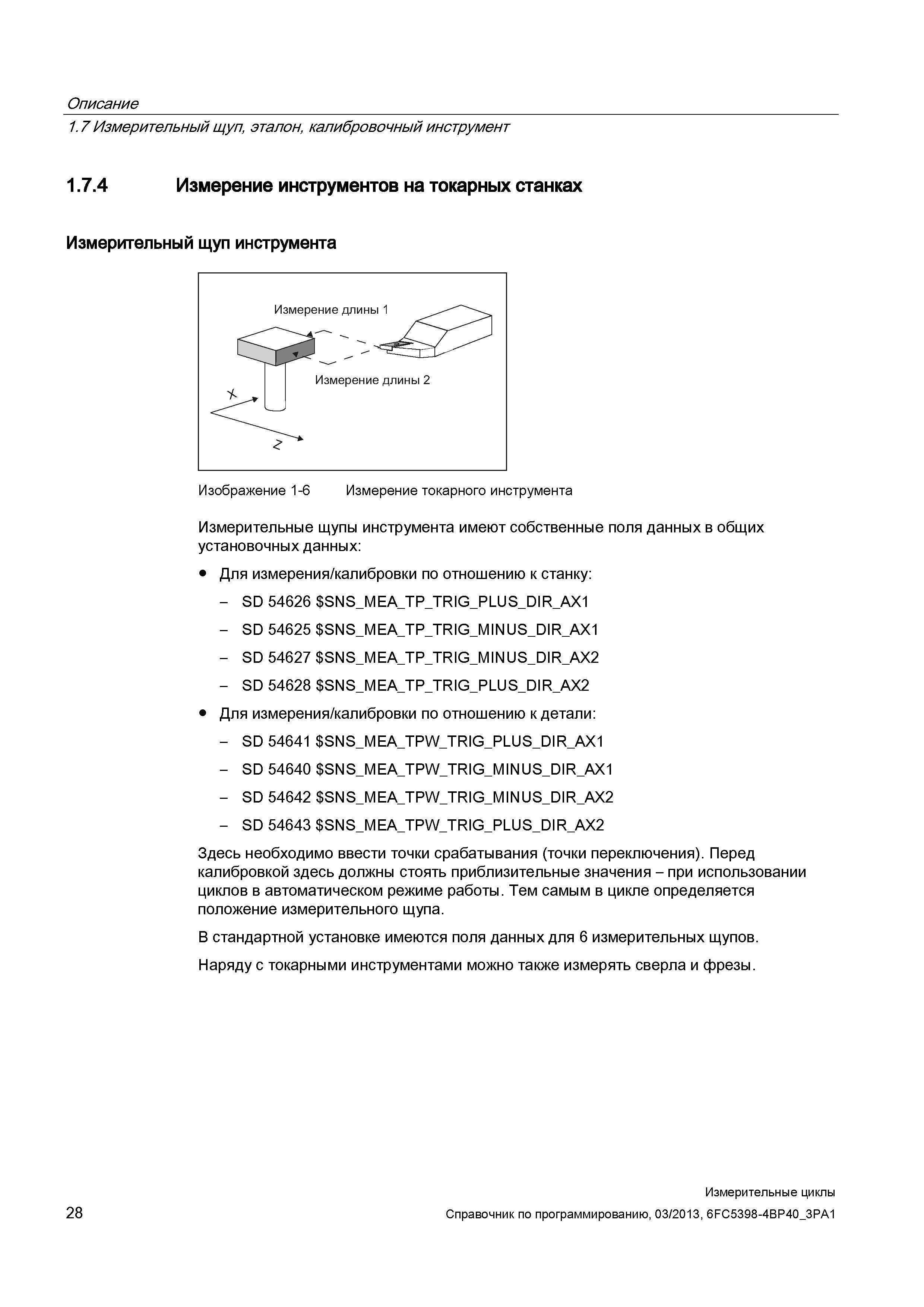

Описание 1.7 Измерительный щуп, эталон, калибровочный инструмент 1.7.4 Измерение инструментов на токарных станках Измерительный щуп инструмента Измерительные щупы инструмента имеют собственные поля данных в общих установочных данных: Для измерения/калибровки по отношению к станку: - SD 54626 SNS_MEA_TP_TRIG_PLUS_DIR_AX1 - SD 54625 SNS_MEA_TP_TRIG_MINUS_DIR_AX1 - SD 54627 SNS_MEA_TP_TRIG_MINUS_DIR_AX2 - SD 54628 SNS_MEA_TP_TRIG_PLUS_DIR_AX2 Для измерения/калибровки по отношению к детали: - SD 54641 SNS_MEA_TPW_TRIG_PLUS_DIR_AX1 - SD 54640 SNS_MEA_TPW_TRIG_MINUS_DIR_AX1 - SD 54642 SNS_MEA_TPW_TRIG_MINUS_DIR_AX2 - SD 54643 SNS_MEA_TPW_TRIG_PLUS_DIR_AX2 Здесь необходимо ввести точки срабатывания (точки переключения). Перед калибровкой здесь должны стоять приблизительные значения - при использовании циклов в автоматическом режиме работы. Тем самым в цикле определяется положение измерительного щупа. В стандартной установке имеются поля данных для 6 измерительных щупов. Наряду с токарными инструментами можно также измерять сверла и фрезы. 28 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
