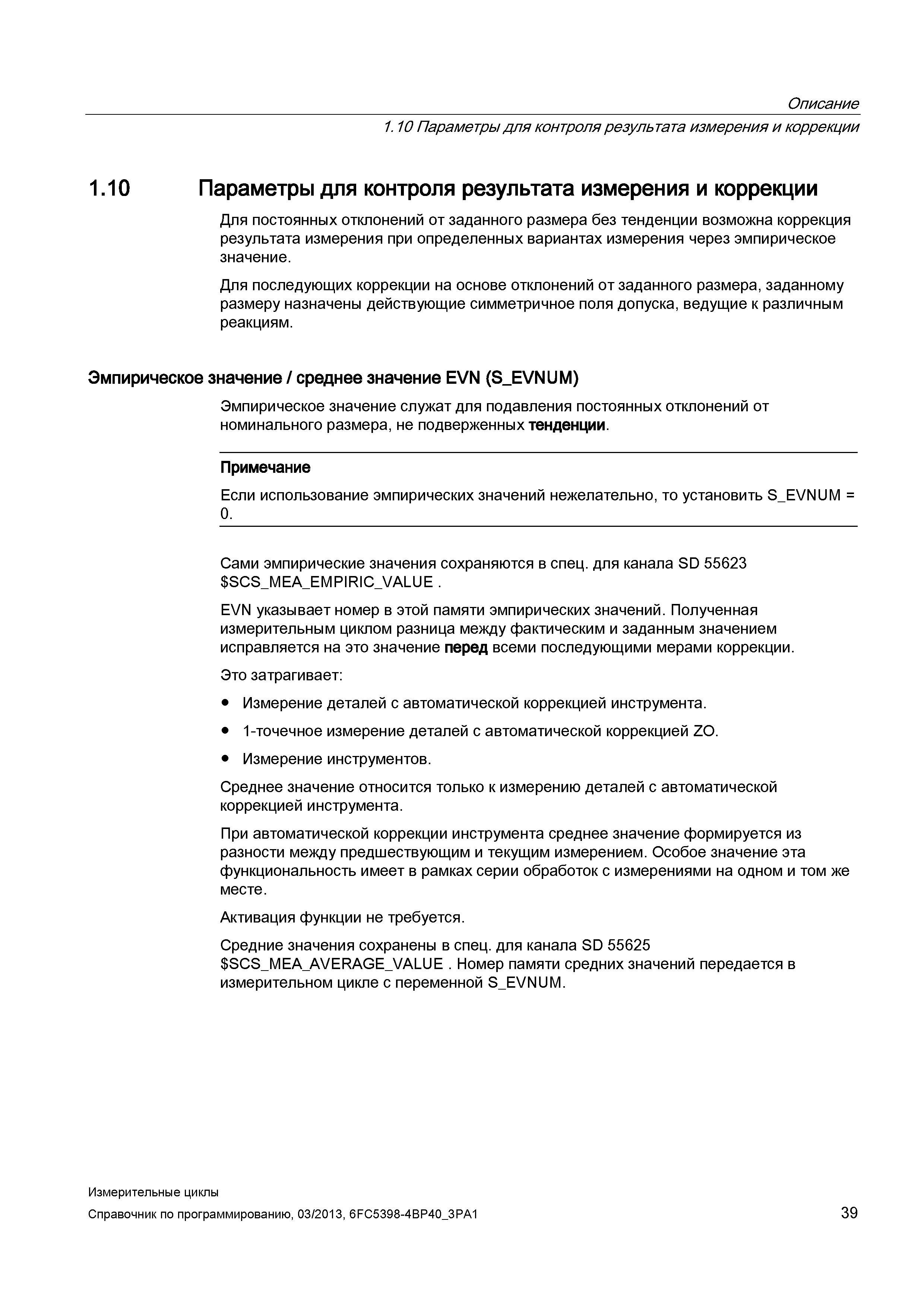

Описание 1.10 Параметры для контроля результата измерения и коррекции 1.10 Параметры для контроля результата измерения и коррекции Для постоянных отклонений от заданного размера без тенденции возможна коррекция результата измерения при определенных вариантах измерения через эмпирическое значение. Для последующих коррекции на основе отклонений от заданного размера, заданному размеру назначены действующие симметричное поля допуска, ведущие к различным реакциям. Эмпирическое значение / среднее значение EVN (S_EVNUM) Эмпирическое значение служат для подавления постоянных отклонений от номинального размера, не подверженных тенденции. Примечание Если использование эмпирических значений нежелательно, то установить S_EVNUM = 0. Сами эмпирические значения сохраняются в спец. для канала SD 55623 SCS_MEA_EMPIRIC_VALUE EVN указывает номер в этой памяти эмпирических значений. Полученная измерительным циклом разница между фактическим и заданным значением исправляется на это значение перед всеми последующими мерами коррекции. Это затрагивает: Измерение деталей с автоматической коррекцией инструмента. 1-точечное измерение деталей с автоматической коррекцией ZO. Измерение инструментов. Среднее значение относится только к измерению деталей с автоматической коррекцией инструмента. При автоматической коррекции инструмента среднее значение формируется из разности между предшествующим и текущим измерением. Особое значение эта функциональность имеет в рамках серии обработок с измерениями на одном и том же месте. Активация функции не требуется. Средние значения сохранены в спец. для канала SD 55625 SCS_MEA_AVERAGE_VALUE Номер памяти средних значений передается в измерительном цикле с переменной S_EVNUM. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 39
