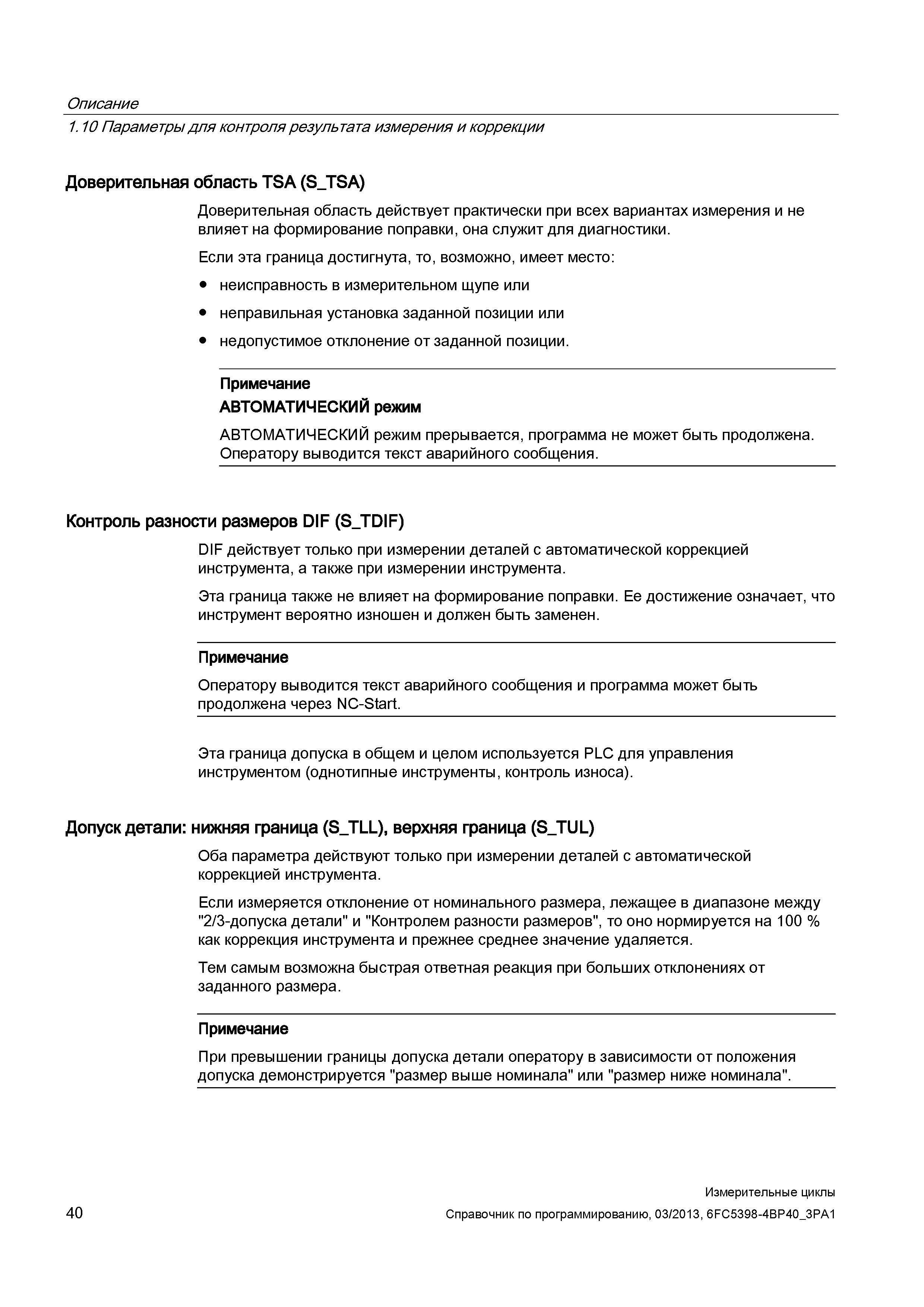

Описание 1.10 Параметры для контроля результата измерения и коррекции Доверительная область TSA (S_TSA) Доверительная область действует практически при всех вариантах измерения и не влияет на формирование поправки, она служит для диагностики. Если эта граница достигнута, то, возможно, имеет место: неисправность в измерительном щупе или неправильная установка заданной позиции или недопустимое отклонение от заданной позиции. Примечание АВТОМАТИЧЕСКИЙ режим АВТОМАТИЧЕСКИЙ режим прерывается, программа не может быть продолжена. Оператору выводится текст аварийного сообщения. Контроль разности размеров DIF (S_TDIF) DIF действует только при измерении деталей с автоматической коррекцией инструмента, а также при измерении инструмента. Эта граница также не влияет на формирование поправки. Ее достижение означает, что инструмент вероятно изношен и должен быть заменен. Примечание Оператору выводится текст аварийного сообщения и программа может быть продолжена через NC-Start. Эта граница допуска в общем и целом используется PLC для управления инструментом (однотипные инструменты, контроль износа). Допуск детали: нижняя граница (S_TLL), верхняя граница (S_TUL) Оба параметра действуют только при измерении деталей с автоматической коррекцией инструмента. Если измеряется отклонение от номинального размера, лежащее в диапазоне между "2/3-допуска детали" и "Контролем разности размеров", то оно нормируется на 100 % как коррекция инструмента и прежнее среднее значение удаляется. Тем самым возможна быстрая ответная реакция при больших отклонениях от заданного размера. Примечание При превышении границы допуска детали оператору в зависимости от положения допуска демонстрируется "размер выше номинала" или "размер ниже номинала". 40 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
