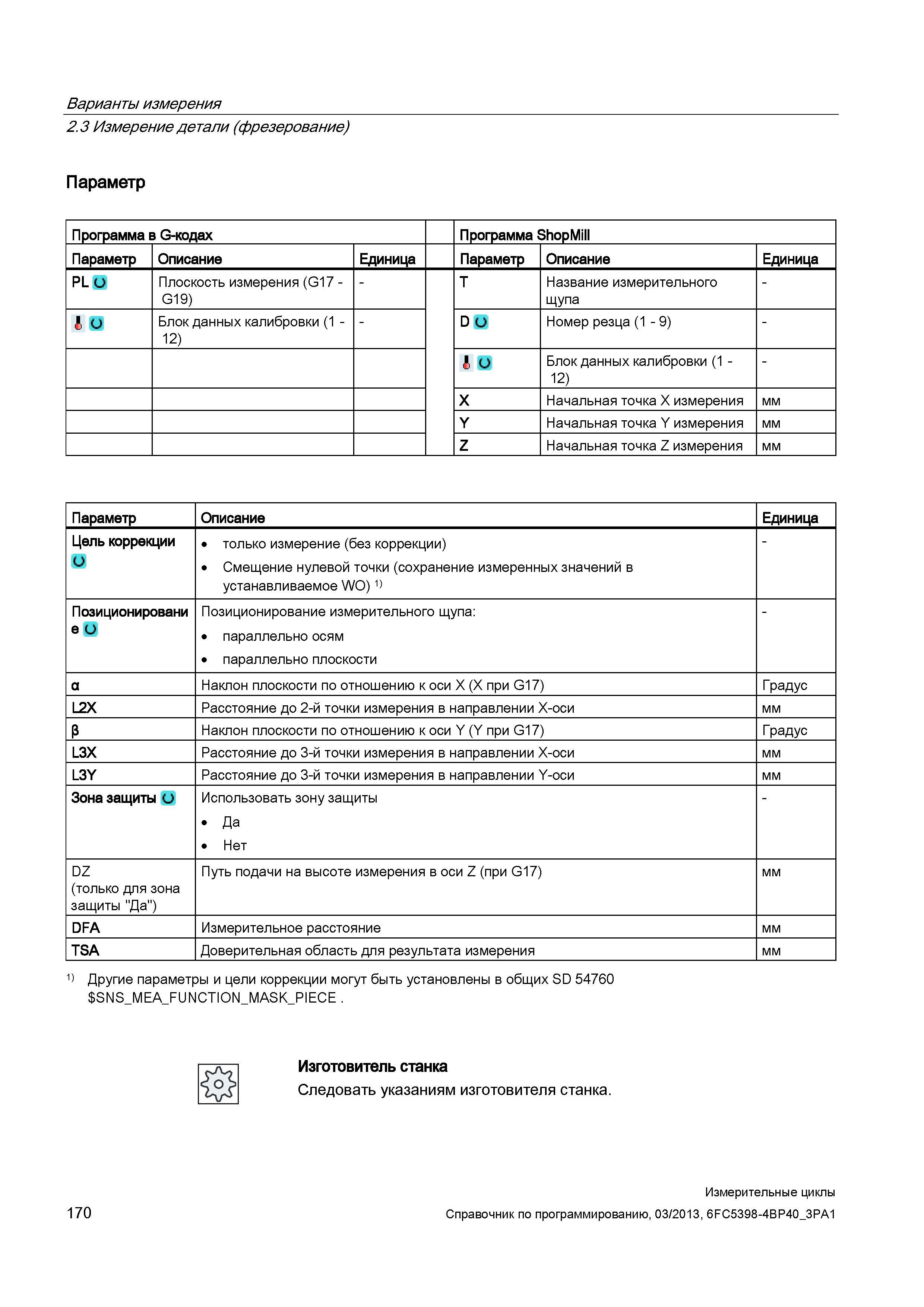

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 -G19) - T Название измерительного щупа - А о Блок данных калибровки (1 -12) - D О Номер резца (1 - 9) - А о Блок данных калибровки (1 -12) - X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм Параметр Описание Единица Цель коррекции О только измерение (без коррекции) Смещение нулевой точки (сохранение измеренных значений в устанавливаемое WO) 1) Позиционировани е U Позиционирование измерительного щупа: параллельно осям параллельно плоскости а Наклон плоскости по отношению к оси X (X при G17) Градус L2X Расстояние до 2-й точки измерения в направлении X-оси мм в Наклон плоскости по отношению к оси Y (Y при G17) Градус L3X Расстояние до 3-й точки измерения в направлении X-оси мм L3Y Расстояние до 3-й точки измерения в направлении Y-оси мм Зона защиты о Использовать зону защиты Да Нет DZ (только для зона защиты "Да") Путь подачи на высоте измерения в оси Z (при G17) мм DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм 1) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE Изготовитель станка Следовать указаниям изготовителя станка. 170 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
