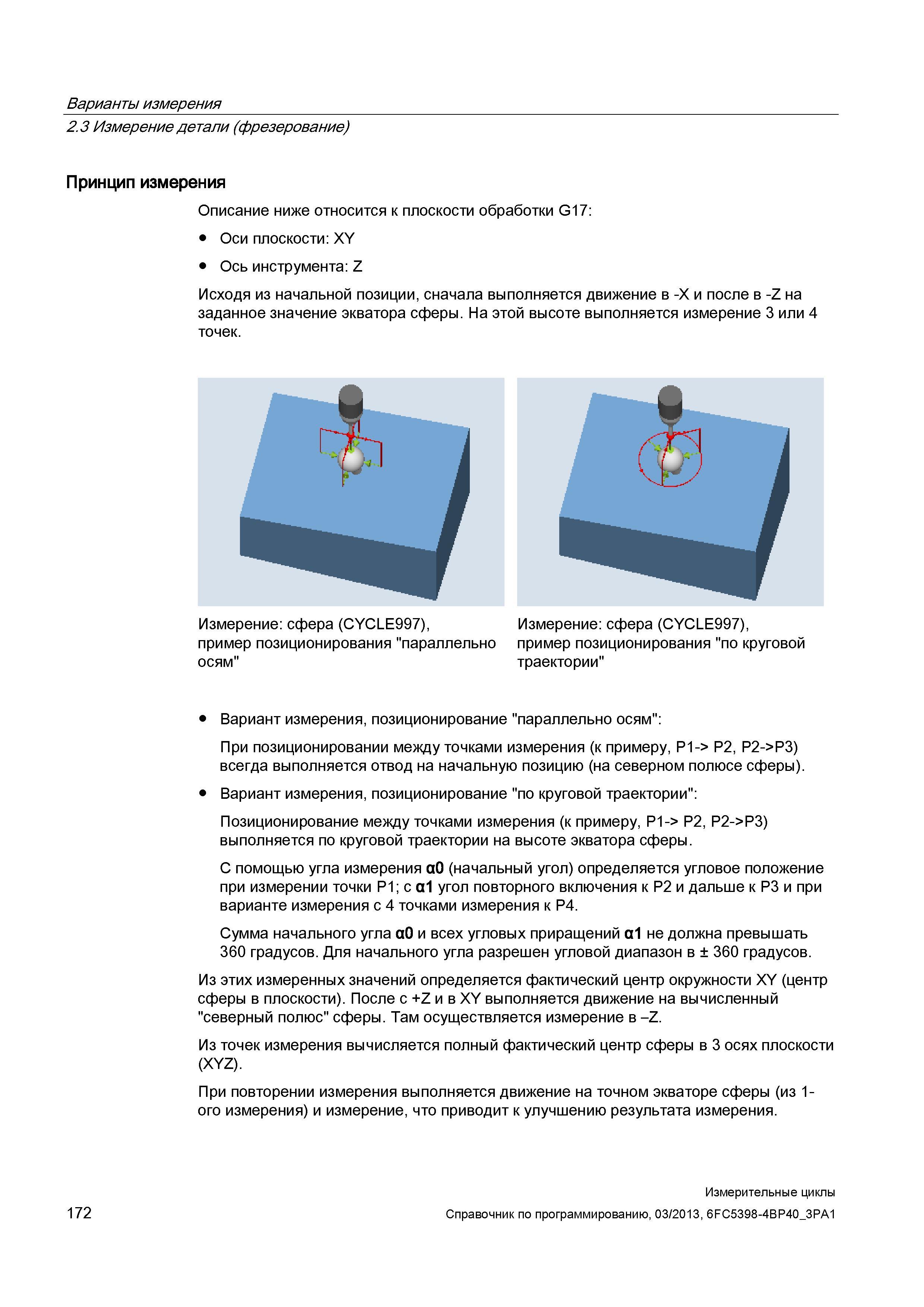

Варианты измерения 2S Измерение детали (фрезерование) Принцип измерения Описание ниже относится к плоскости обработки G17: Оси плоскости: XY Ось инструмента: Z Исходя из начальной позиции, сначала выполняется движение в -X и после в -Z на заданное значение экватора сферы. На этой высоте выполняется измерение S или 4 точек. Измерение: сфера (CYCLE997), пример позиционирования "параллельно осям" Измерение: сфера (CYCLE997), пример позиционирования "по круговой траектории" Вариант измерения, позиционирование "параллельно осям": При позиционировании между точками измерения (к примеру, Р1-> Р2, P2->PS) всегда выполняется отвод на начальную позицию (на северном полюсе сферы). Вариант измерения, позиционирование "по круговой траектории": Позиционирование между точками измерения (к примеру, Р1-> Р2, P2->PS) выполняется по круговой траектории на высоте экватора сферы. С помощью угла измерения а0 (начальный угол) определяется угловое положение при измерении точки Р1; с а1 угол повторного включения к Р2 и дальше к PS и при варианте измерения с 4 точками измерения к Р4. Сумма начального угла а0 и всех угловых приращений а1 не должна превышать S60 градусов. Для начального угла разрешен угловой диапазон в ± S60 градусов. Из этих измеренных значений определяется фактический центр окружности XY (центр сферы в плоскости). После с +Z и в XY выполняется движение на вычисленный "северный полюс" сферы. Там осуществляется измерение в -Z. Из точек измерения вычисляется полный фактический центр сферы в S осях плоскости (XYZ). При повторении измерения выполняется движение на точном экваторе сферы (из 1ого измерения) и измерение, что приводит к улучшению результата измерения. Измерительные циклы 172 Справочник по программированию, 0S/201S, 6FC5898-4BP40_8PA1
