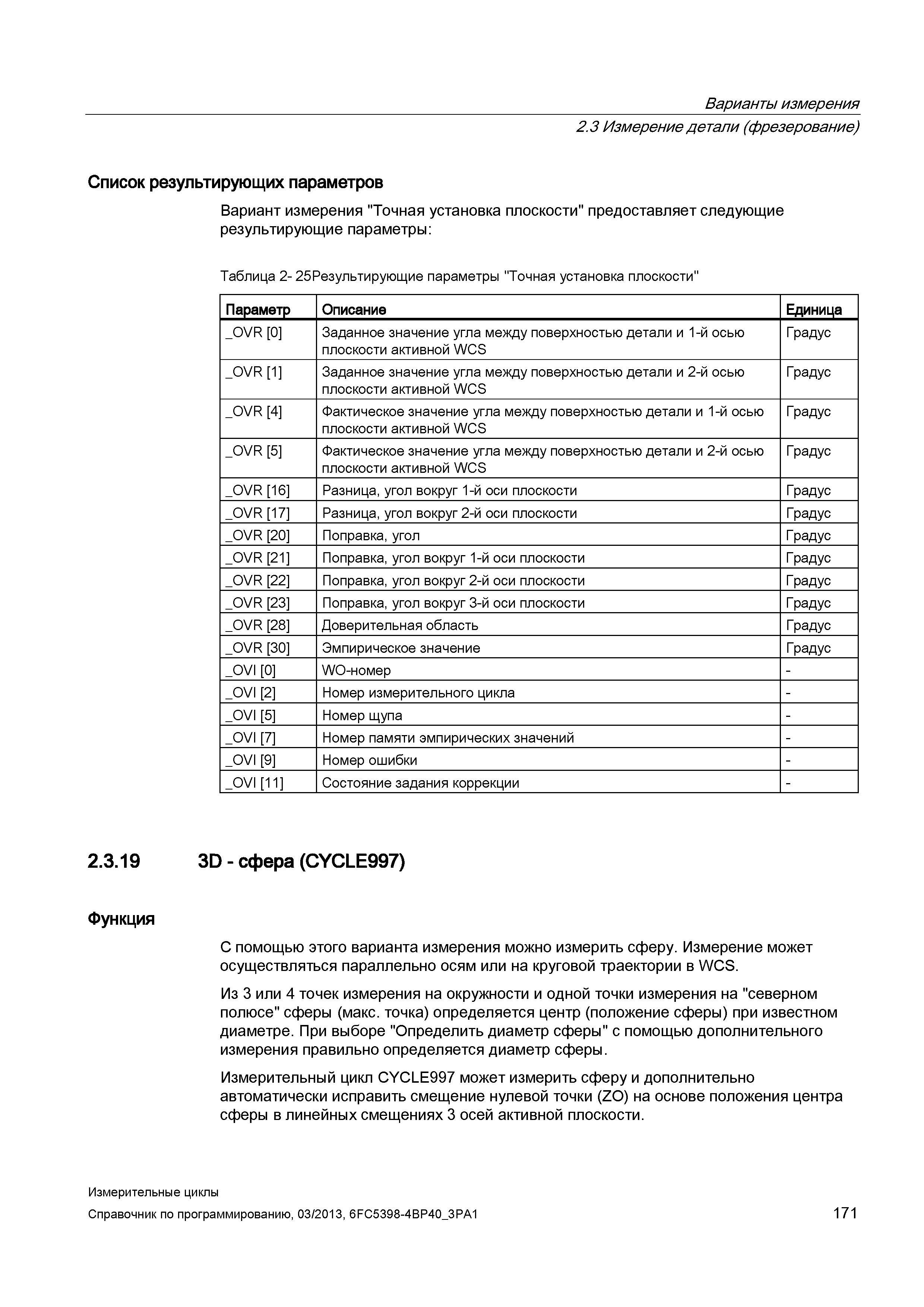

Варианты измерения 2.3 Измерение детали (фрезерование) Список результирующих параметров Вариант измерения "Точная установка плоскости" предоставляет следующие результирующие параметры: Таблица 2- 25Результирующие параметры "Точная установка плоскости" Параметр Описание Единица _OVR 0 Заданное значение угла между поверхностью детали и 1-й осью плоскости активной WСS Градус _OVR 1 Заданное значение угла между поверхностью детали и 2-й осью плоскости активной WСS Градус _OVR 4 Фактическое значение угла между поверхностью детали и 1-й осью плоскости активной WСS Градус _OVR 5 Фактическое значение угла между поверхностью детали и 2-й осью плоскости активной WСS Градус _OVR 16 Разница, угол вокруг 1-й оси плоскости Градус _OVR 17 Разница, угол вокруг 2-й оси плоскости Градус _OVR 20 Поправка, угол Градус _OVR 21 Поправка, угол вокруг 1-й оси плоскости Градус _OVR 22 Поправка, угол вокруг 2-й оси плоскости Градус _OVR 23 Поправка, угол вокруг 3-й оси плоскости Градус _OVR 28 Доверительная область Градус _OVR 30 Эмпирическое значение Градус _OVI 0 WO-номер - _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 7 Номер памяти эмпирических значений - _OVI 9 Номер ошибки - _OVI 11 Состояние задания коррекции - 2.3.19 3D - сфера (CYCLE997) Функция С помощью этого варианта измерения можно измерить сферу. Измерение может осуществляться параллельно осям или на круговой траектории в WCS. Из 3 или 4 точек измерения на окружности и одной точки измерения на "северном полюсе" сферы (макс. точка) определяется центр (положение сферы) при известном диаметре. При выборе "Определить диаметр сферы" с помощью дополнительного измерения правильно определяется диаметр сферы. Измерительный цикл CYCLE997 может измерить сферу и дополнительно автоматически исправить смещение нулевой точки (ZO) на основе положения центра сферы в линейных смещениях 3 осей активной плоскости. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 171
