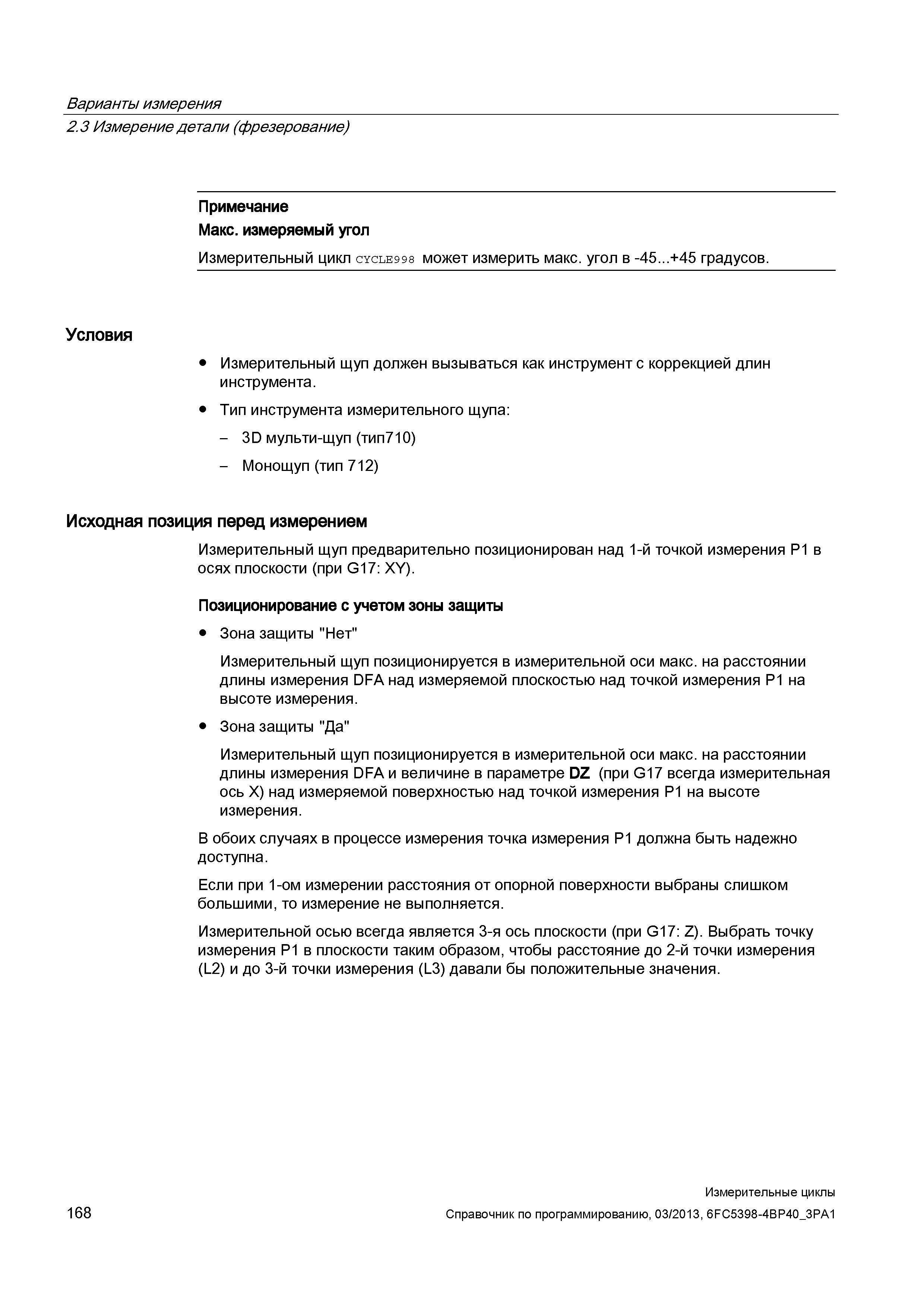

Варианты измерения 2.3 Измерение детали (фрезерование) Примечание Макс. измеряемый угол Измерительный цикл сусьеэээ может измерить макс. угол в -45...+45 градусов. Условия Измерительный щуп должен вызываться как инструмент с коррекцией длин инструмента. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) Исходная позиция перед измерением Измерительный щуп предварительно позиционирован над 1-й точкой измерения P1 в осях плоскости (при G17: XY). Позиционирование с учетом зоны защиты Зона защиты "Нет" Измерительный щуп позиционируется в измерительной оси макс. на расстоянии длины измерения DFA над измеряемой плоскостью над точкой измерения P1 на высоте измерения. Зона защиты "Да" Измерительный щуп позиционируется в измерительной оси макс. на расстоянии длины измерения DFA и величине в параметре DZ (при G17 всегда измерительная ось Х) над измеряемой поверхностью над точкой измерения P1 на высоте измерения. В обоих случаях в процессе измерения точка измерения P1 должна быть надежно доступна. Если при 1-ом измерении расстояния от опорной поверхности выбраны слишком большими, то измерение не выполняется. Измерительной осью всегда является 3-я ось плоскости (при G17: Z). Выбрать точку измерения P1 в плоскости таким образом, чтобы расстояние до 2-й точки измерения (L2) и до 3-й точки измерения (L3) давали бы положительные значения. 168 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
