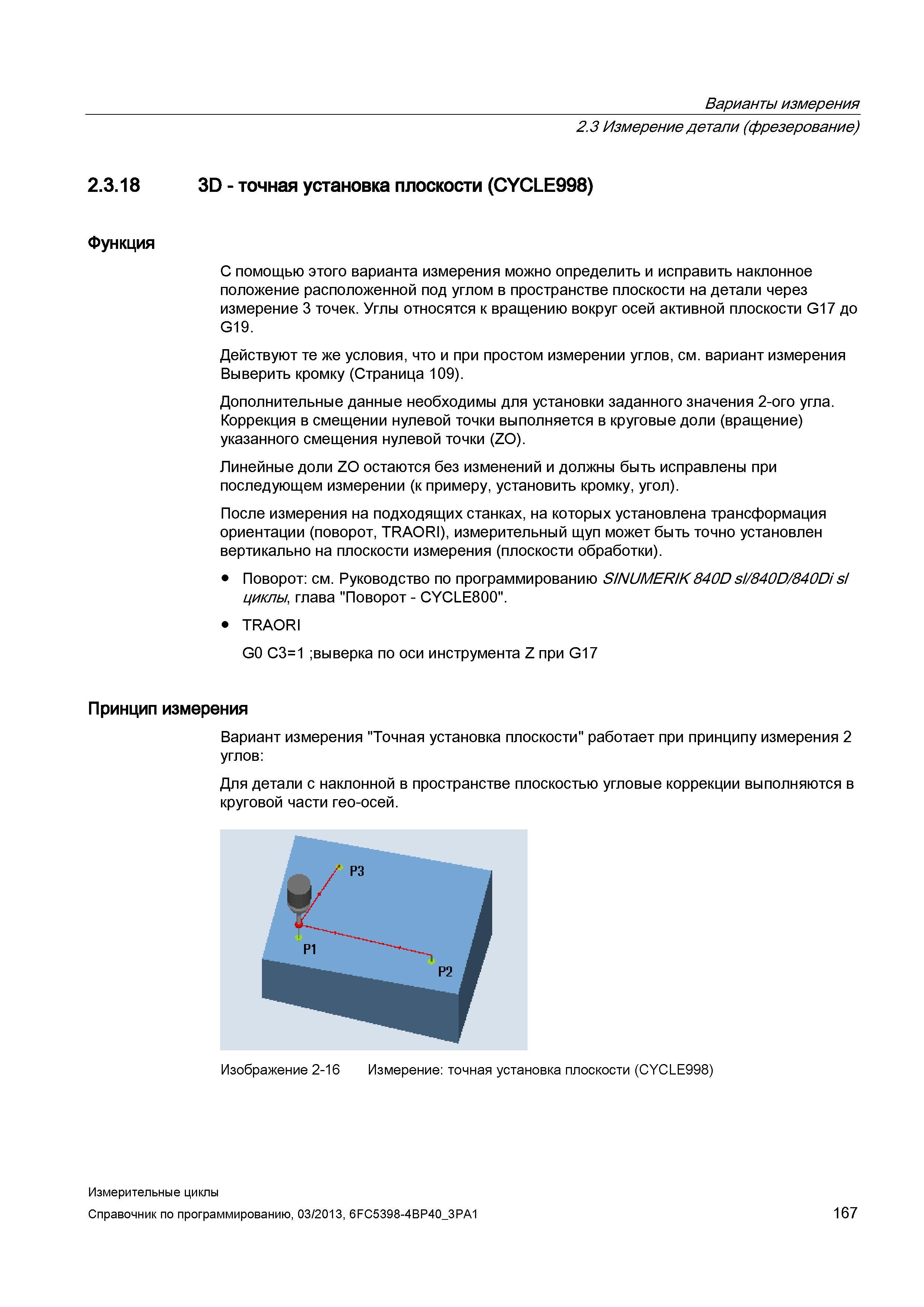

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.18 3D - точная установка плоскости (CYCLE998) Функция С помощью этого варианта измерения можно определить и исправить наклонное положение расположенной под углом в пространстве плоскости на детали через измерение 3 точек. Углы относятся к вращению вокруг осей активной плоскости G17 до G19. Действуют те же условия, что и при простом измерении углов, см. вариант измерения Выверить кромку (Страница 109). Дополнительные данные необходимы для установки заданного значения 2-ого угла. Коррекция в смещении нулевой точки выполняется в круговые доли (вращение) указанного смещения нулевой точки (ZO). Линейные доли ZO остаются без изменений и должны быть исправлены при последующем измерении (к примеру, установить кромку, угол). После измерения на подходящих станках, на которых установлена трансформация ориентации (поворот, TRAORI), измерительный щуп может быть точно установлен вертикально на плоскости измерения (плоскости обработки). Поворот: см. Руководство по программированию SINUMERIK840D sl/840D/840Di sl циклы, глава "Поворот - CYCLE800". TRAORI G0 C3=1 ;выверка по оси инструмента Z при G17 Принцип измерения Вариант измерения "Точная установка плоскости" работает при принципу измерения 2 углов: Для детали с наклонной в пространстве плоскостью угловые коррекции выполняются в круговой части гео-осей. Изображение 2-16 Измерение: точная установка плоскости (CYCLE998) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 167
