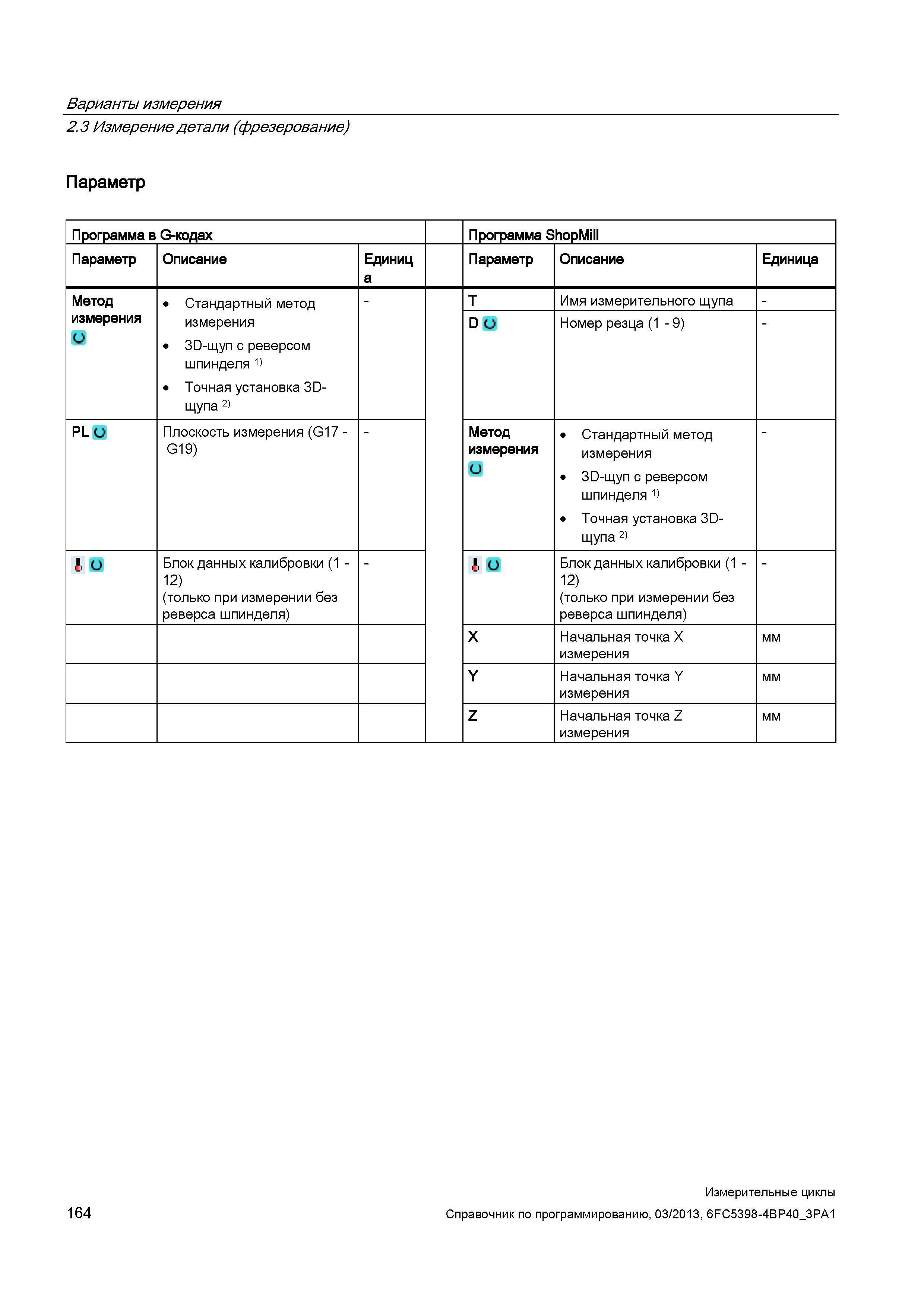

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единиц а Параметр Описание Единица Метод измерения и Стандартный метод измерения 3D-щуп с реверсом шпинделя 1) Точная установка 3D-щупа 2) T Имя измерительного щупа - D и Номер резца (1 - 9) PL U Плоскость измерения (G17 -G19) Метод измерения и Стандартный метод измерения 3D-щуп с реверсом шпинделя 1) Точная установка 3D- щупа 2) А и Блок данных калибровки (1 -12) (только при измерении без реверса шпинделя) А и Блок данных калибровки (1 -12) (только при измерении без реверса шпинделя) X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм 164 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
