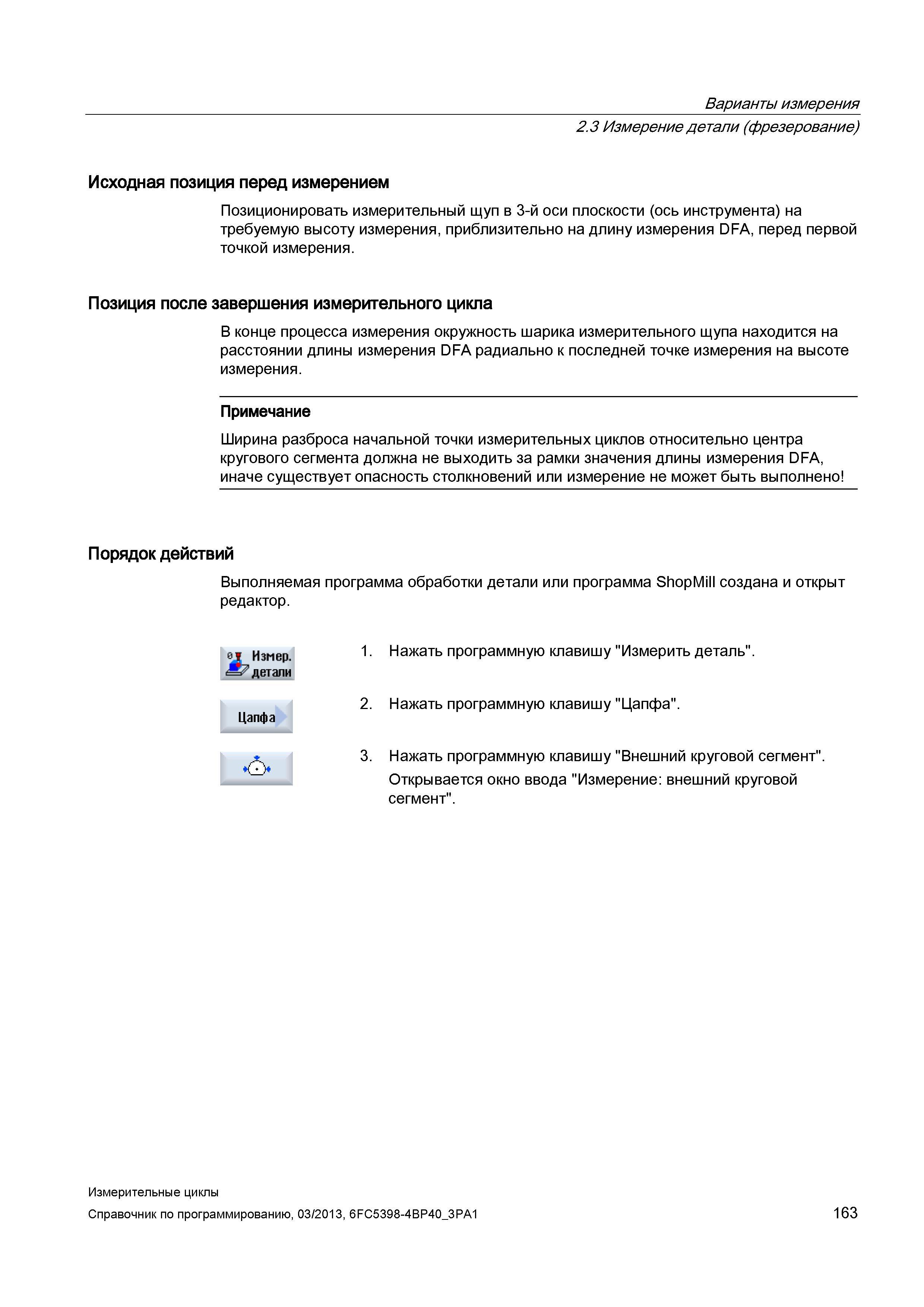

Варианты измерения 2.3 Измерение детали (фрезерование) Исходная позиция перед измерением Позиционировать измерительный щуп в 3-й оси плоскости (ось инструмента) на требуемую высоту измерения, приблизительно на длину измерения DFA, перед первой точкой измерения. В конце процесса измерения окружность шарика измерительного щупа находится на расстоянии длины измерения DFA радиально к последней точке измерения на высоте измерения. Примечание Ширина разброса начальной точки измерительных циклов относительно центра кругового сегмента должна не выходить за рамки значения длины измерения DFA, иначе существует опасность столкновений или измерение не может быть выполнено Позиция после завершения измерительного цикла Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. ад Измер. S детали Цапфа 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "Цапфа". 3. Нажать программную клавишу "Внешний круговой сегмент". Открывается окно ввода "Измерение: внешний круговой сегмент". Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 163
