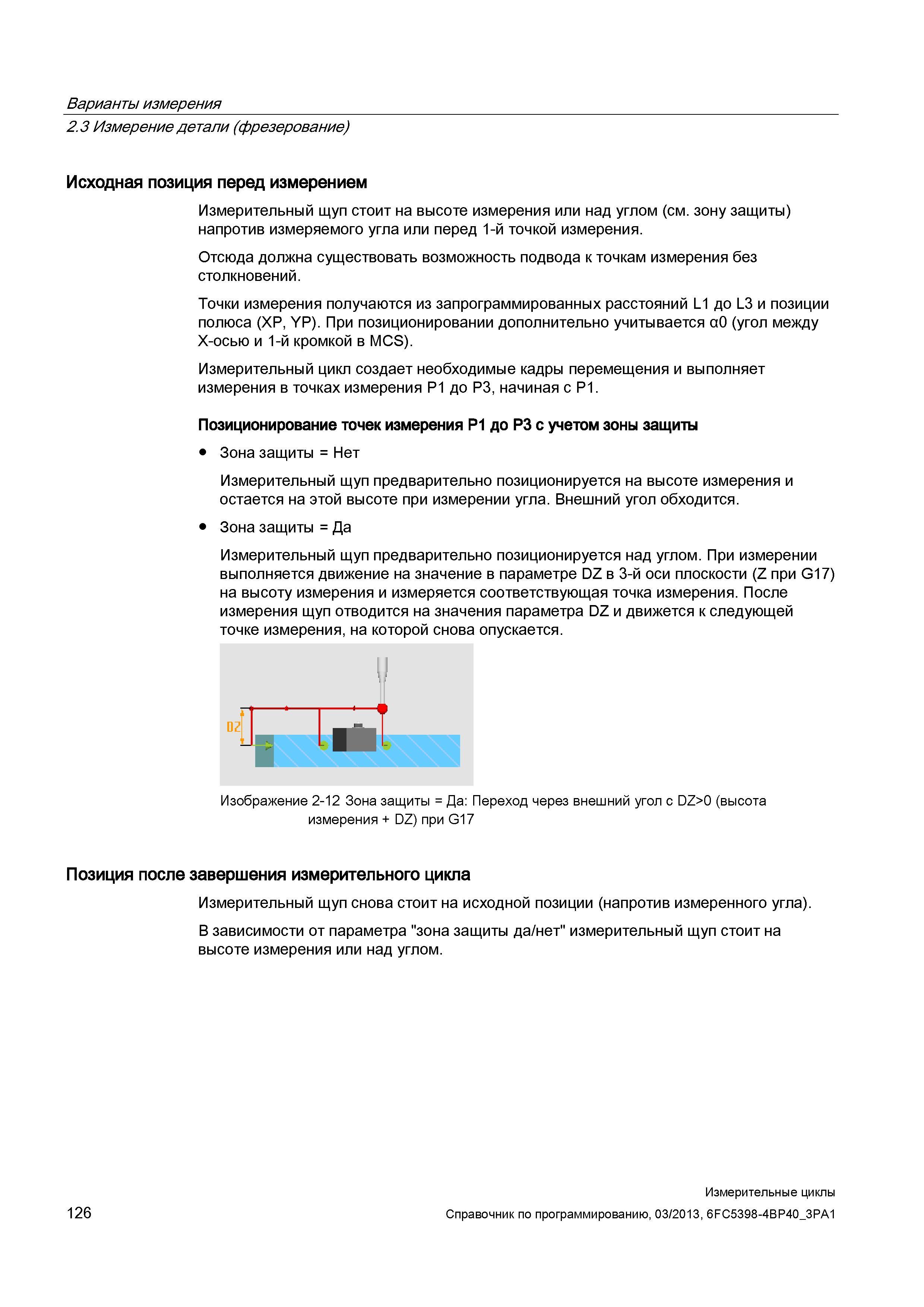

Варианты измерения 2.3 Измерение детали (фрезерование) Исходная позиция перед измерением Измерительный щуп стоит на высоте измерения или над углом (см. зону защиты) напротив измеряемого угла или перед 1-й точкой измерения. Отсюда должна существовать возможность подвода к точкам измерения без столкновений. Точки измерения получаются из запрограммированных расстояний L1 до L3 и позиции полюса (XP, YP). При позиционировании дополнительно учитывается а0 (угол между X-осью и 1-й кромкой в I S). Измерительный цикл создает необходимые кадры перемещения и выполняет измерения в точках измерения P1 до P3, начиная с P1. Позиционирование точек измерения P1 до P3 с учетом зоны защиты Зона защиты = Нет Измерительный щуп предварительно позиционируется на высоте измерения и остается на этой высоте при измерении угла. Внешний угол обходится. Зона защиты = Да Измерительный щуп предварительно позиционируется над углом. При измерении выполняется движение на значение в параметре DZ в 3-й оси плоскости (Z при G17) на высоту измерения и измеряется соответствующая точка измерения. После измерения щуп отводится на значения параметра DZ и движется к следующей точке измерения, на которой снова опускается. Изображение 2-12 Зона защиты = Да: Переход через внешний угол с DZ>0 (высота измерения + DZ)при G17 Позиция после завершения измерительного цикла Измерительный щуп снова стоит на исходной позиции (напротив измеренного угла). В зависимости от параметра "зона защиты да/нет" измерительный щуп стоит на высоте измерения или над углом. 126 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
