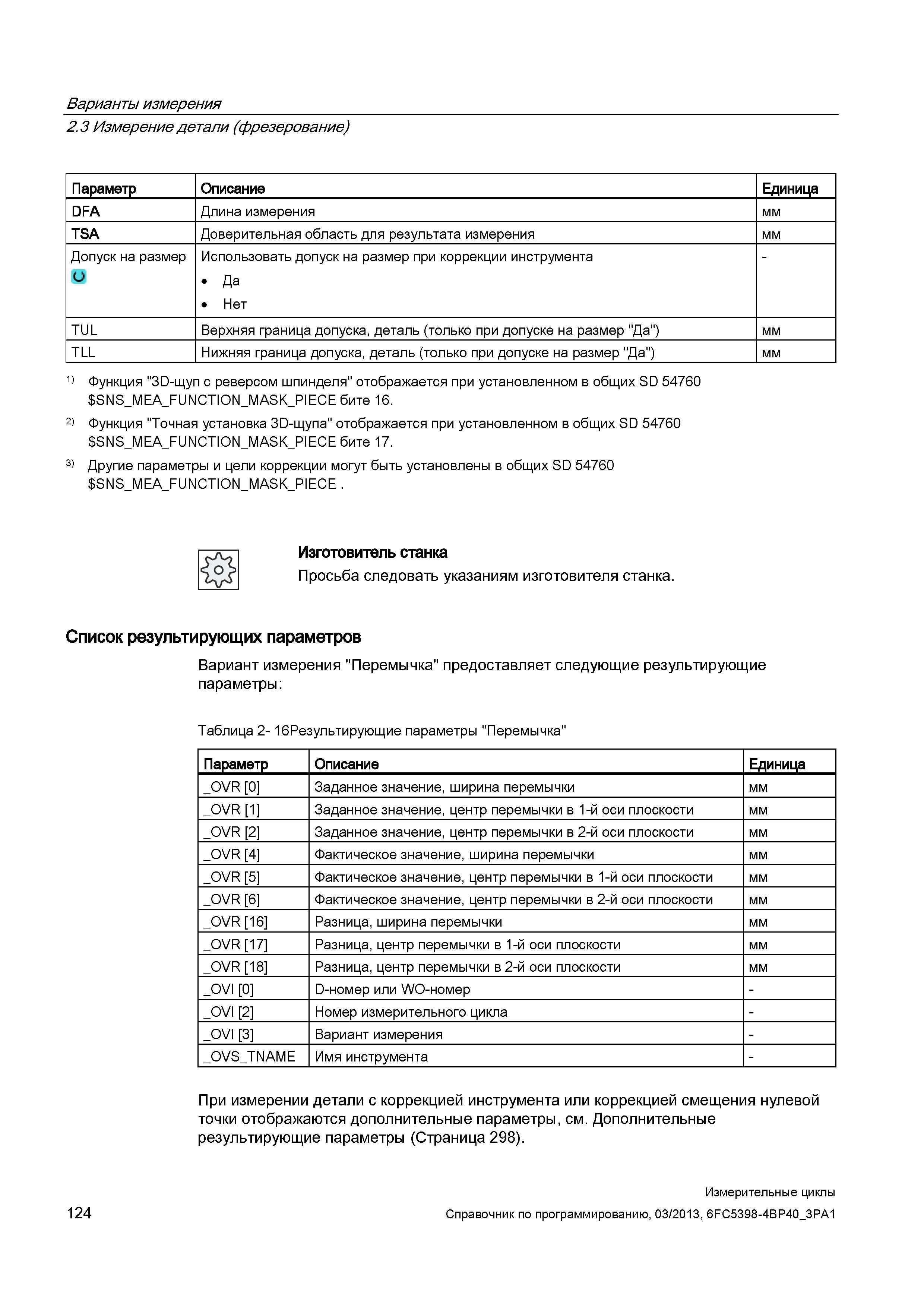

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица DFA Длина измерения мм TSA Доверительная область для результата измерения мм Допуск на размер О Использовать допуск на размер при коррекции инструмента Да Нет TUL Верхняя граница допуска, деталь (только при допуске на размер "Да") мм TLL Нижняя граница допуска, деталь (только при допуске на размер "Да") мм 1) Функция "SD-щуп с реверсом шпинделя" отображается при установленном в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE бите 16. 2) Функция "Точная установка SD-щупа" отображается при установленном в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE бите 17. 3) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE Изготовитель станка Просьба следовать указаниям изготовителя станка. Список результирующих параметров Вариант измерения "Перемычка" предоставляет следующие результирующие параметры: Таблица 2- 16Результирующие параметры "Перемычка" Параметр Описание Единица _OVR 0 Заданное значение, ширина перемычки мм _OVR 1 Заданное значение, центр перемычки в 1-й оси плоскости мм _OVR 2 Заданное значение, центр перемычки в 2-й оси плоскости мм _OVR 4 Фактическое значение, ширина перемычки мм _OVR 5 Фактическое значение, центр перемычки в 1-й оси плоскости мм _OVR 6 Фактическое значение, центр перемычки в 2-й оси плоскости мм _OVR 16 Разница, ширина перемычки мм _OVR 17 Разница, центр перемычки в 1-й оси плоскости мм _OVR 18 Разница, центр перемычки в 2-й оси плоскости мм _OVI 0 D-номер или WO-номер - _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVS_TNAME Имя инструмента - При измерении детали с коррекцией инструмента или коррекцией смещения нулевой точки отображаются дополнительные параметры, см. Дополнительные результирующие параметры (Страница 298). 124 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
