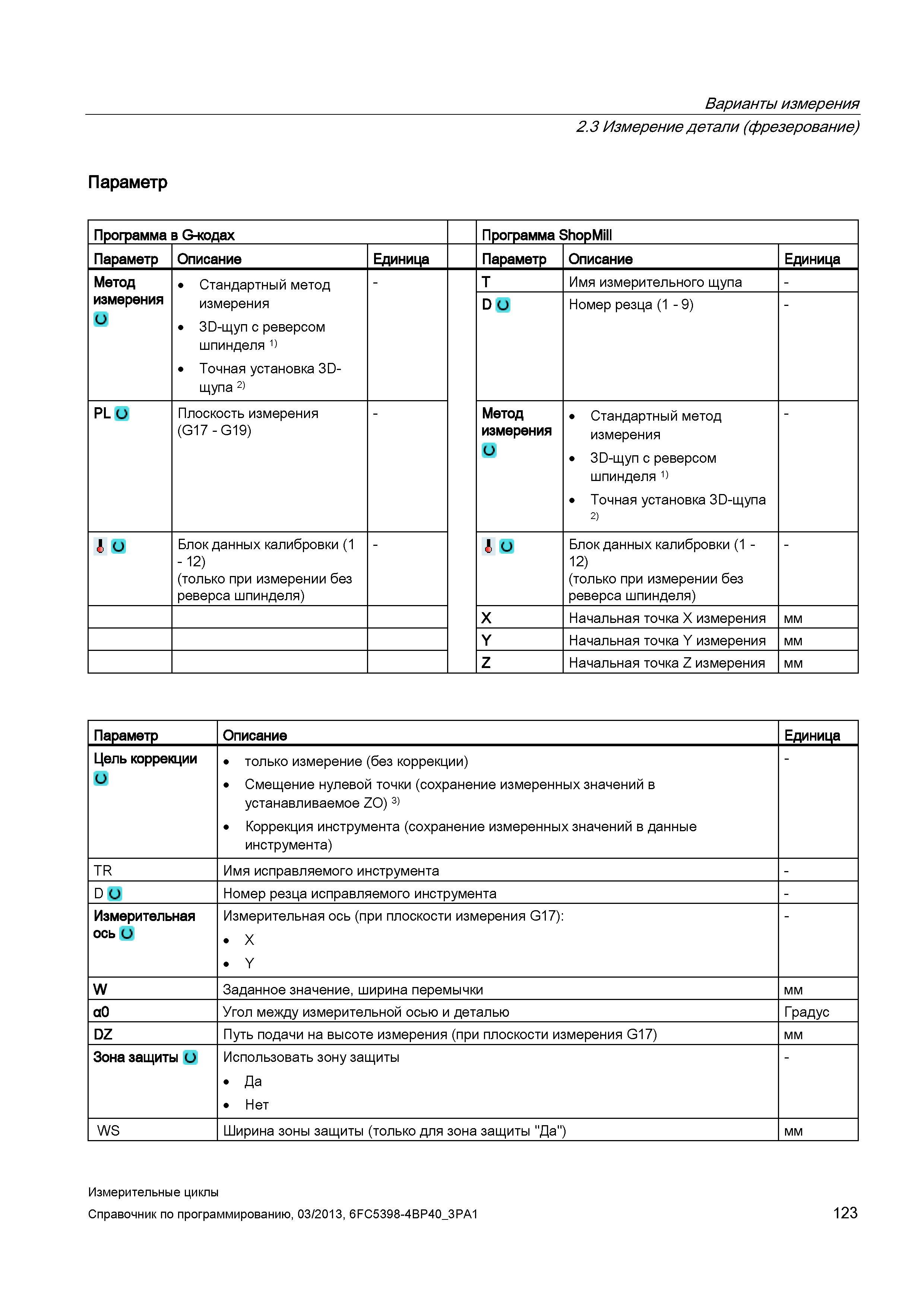

123 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.123

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 123 0123 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица Метод измерения и Стандартный метод измерения 3D yn с реверсом шпинделя 1) Точная установка 3D-щупа 2) T Имя измерительного щупа - D и Номер резца (1 - 9) PL U Плоскость измерения (G17 - G19) Метод измерения и Стандартный метод измерения 3D-щуп с реверсом шпинделя 1) Точная установка 3D-щупа 2) и Блок данных калибровки (1 - 12) (только при измерении без реверса шпинделя) и Блок данных калибровки (1 -12) (только при измерении без реверса шпинделя) X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм Параметр Описание Единица Цель коррекции и только измерение (без коррекции) Смещение нулевой точки (сохранение измеренных значений в устанавливаемое ZO) 3) Коррекция инструмента (сохранение измеренных значений в данные инструмента) TR Имя исправляемого инструмента - D О Номер резца исправляемого инструмента - Измерительная ось о Измерительная ось (при плоскости измерения G17): X Y W Заданное значение, ширина перемычки мм а0 Угол между измерительной осью и деталью Градус DZ Путь подачи на высоте измерения (при плоскости измерения G17) мм Зона защиты о Использовать зону защиты Да Нет WS Ширина зоны защиты (только для зона защиты "Да") мм Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 123
