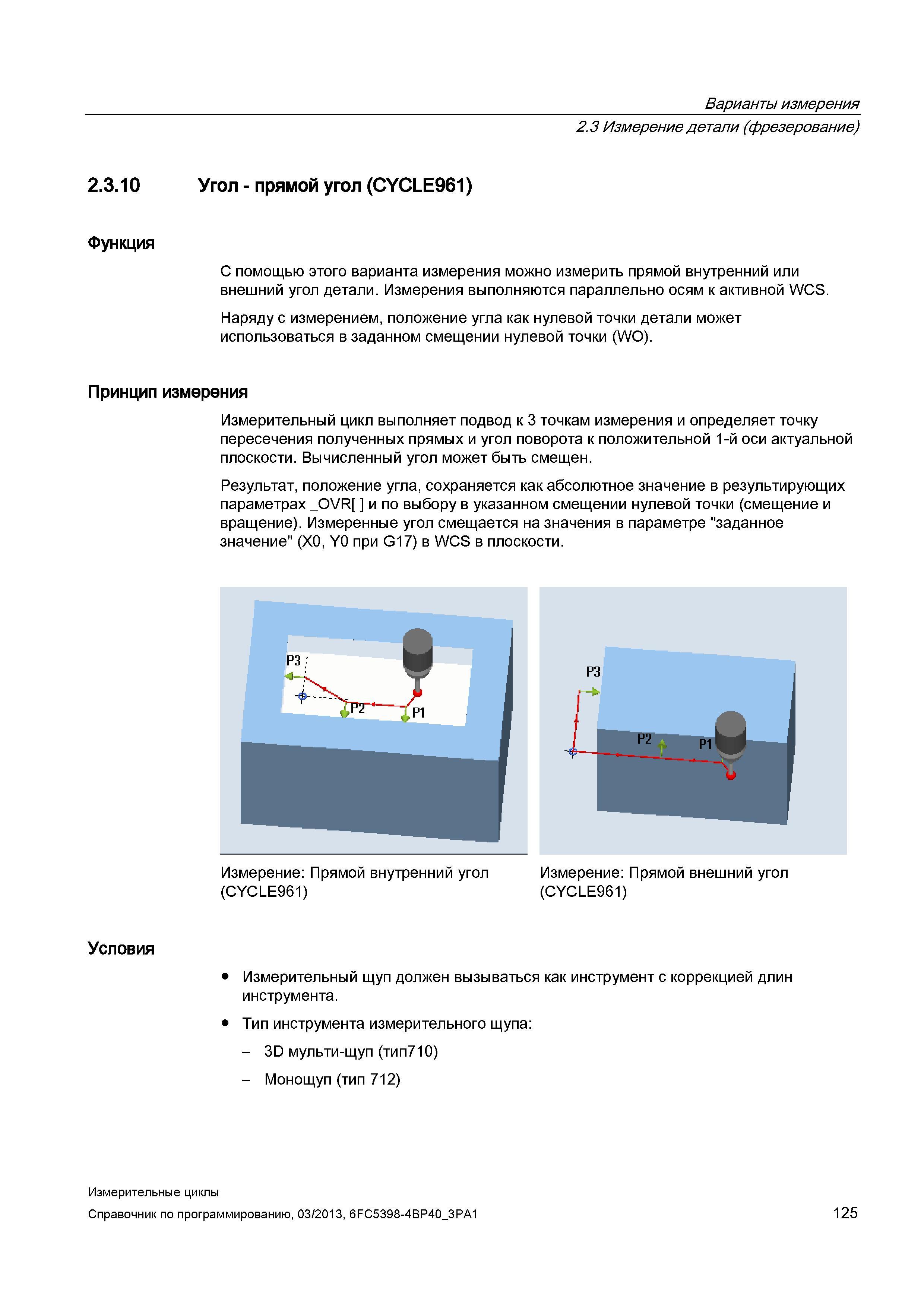

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.10 Угол - прямой угол (CYCLE961) Функция С помощью этого варианта измерения можно измерить прямой внутренний или внешний угол детали. Измерения выполняются параллельно осям к активной WOS. Наряду с измерением, положение угла как нулевой точки детали может использоваться в заданном смещении нулевой точки (WO). Принцип измерения Измерительный цикл выполняет подвод к 3 точкам измерения и определяет точку пересечения полученных прямых и угол поворота к положительной 1-й оси актуальной плоскости. Вычисленный угол может быть смещен. Результат, положение угла, сохраняется как абсолютное значение в результирующих параметрах _OVR и по выбору в указанном смещении нулевой точки (смещение и вращение). Измеренные угол смещается на значения в параметре "заданное значение" (X0, Y0 при G17) в WСS в плоскости. Условия Измерение: Прямой внутренний угол Измерение: Прямой внешний угол (CYCLE961) (CYCLE961) Измерительный щуп должен вызываться как инструмент с коррекцией длин инструмента. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 125
