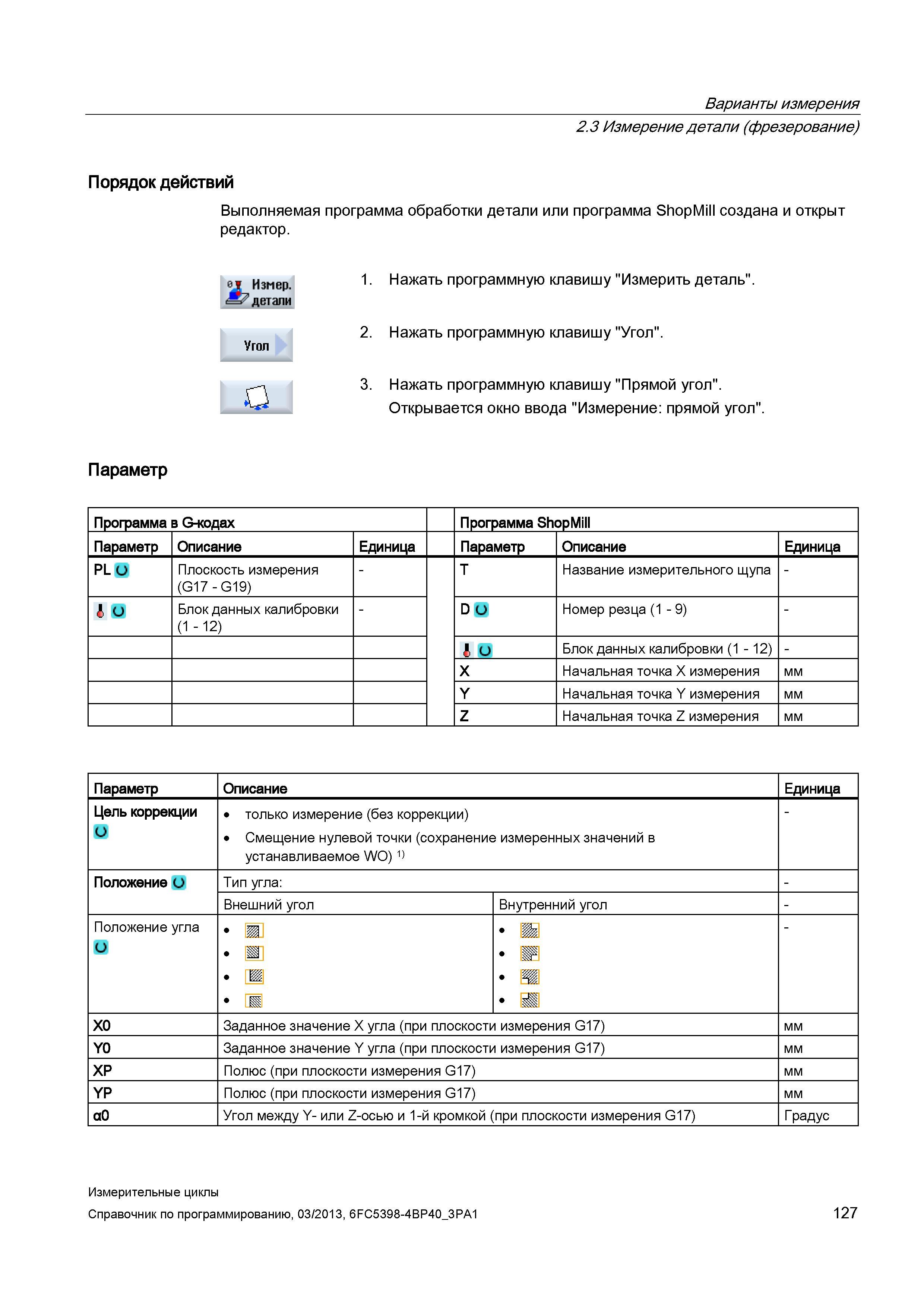

Варианты измерения 2.3 Измерение детали (фрезерование) Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. ц-.; нц-шр 1- Нажать программную клавишу "Измерить деталь". ' детали О 2. Нажать программную клавишу "Угол". 3. Нажать программную клавишу "Прямой угол". Открывается окно ввода "Измерение: прямой угол". Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 - G19) - T Название измерительного щупа - и Блок данных калибровки (1 - 12) - D U Номер резца (1 - 9) - А и Блок данных калибровки (1 - 12) - X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм Параметр Описание Единица Цель коррекции только измерение (без коррекции) - О Смещение нулевой точки (сохранение измеренных значений в устанавливаемое WO) 1) Положение О Тип угла: - Внешний угол Внутренний угол - Положение угла Ш i - и ш W ш щ, ш м X0 Заданное значение X угла (при плоскости измерения G17) мм Y0 Заданное значение Y угла (при плоскости измерения G17) мм XP Полюс (при плоскости измерения G17) мм YP Полюс (при плоскости измерения G17) мм а0 Угол между Y- или Z-осью и 1-й кромкой (при плоскости измерения G17) Градус Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 127
