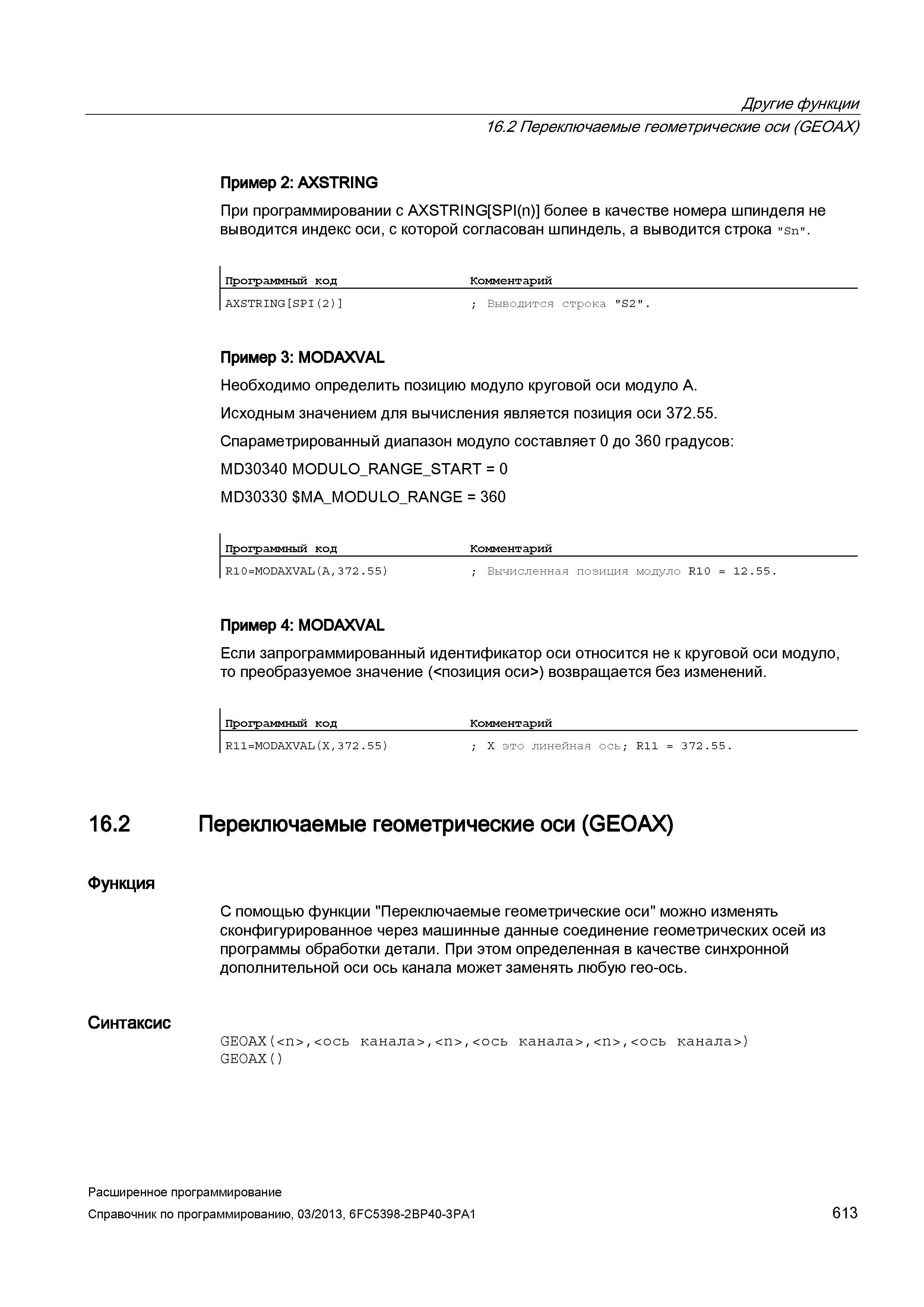

613 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.613

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 613 0613 Lab2u

Другие функции 16.2 Переключаемые геометрические оси (GEOAX) Пример 2: AXSTRING При программировании с AXSTRING SPI(n) более в качестве номера шпинделя не выводится индекс оси, с которой согласован шпиндель, а выводится строка "Sn". Программный код Комментарий AXSTRING SPI(2) ; Выводится строка "S2". Пример 3: MODAXVAL Необходимо определить позицию модуло круговой оси модуло A. Исходным значением для вычисления является позиция оси 372.55. Спараметрированный диапазон модуло составляет 0 до 360 градусов: MD30340 MODULO_RANGE_START = 0 MD30330 MA_MODULO_RANGE = 360 Программный код Комментарий R10 =MODAXVAL(A,372.55) ; Вычисленная позиция модуло R10 = 12.55. Пример 4: MODAXVAL Если запрограммированный идентификатор оси относится не к круговой оси модуло, то преобразуемое значение (<позиция оси>) возвращается без изменений. Программный код Комментарий R11=MODAXVAL(X,372.55) ; X это линейная ось; R11 = 372.55. 16.2 Переключаемые геометрические оси (GEOAX) Функция С помощью функции "Переключаемые геометрические оси" можно изменять сконфигурированное через машинные данные соединение геометрических осей из программы обработки детали. При этом определенная в качестве синхронной дополнительной оси ось канала может заменять любую гео-ось. Синтаксис GEOAX(,,<п>,<ось канала>,<п>,<ось канала>) GEOAX() Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 613
