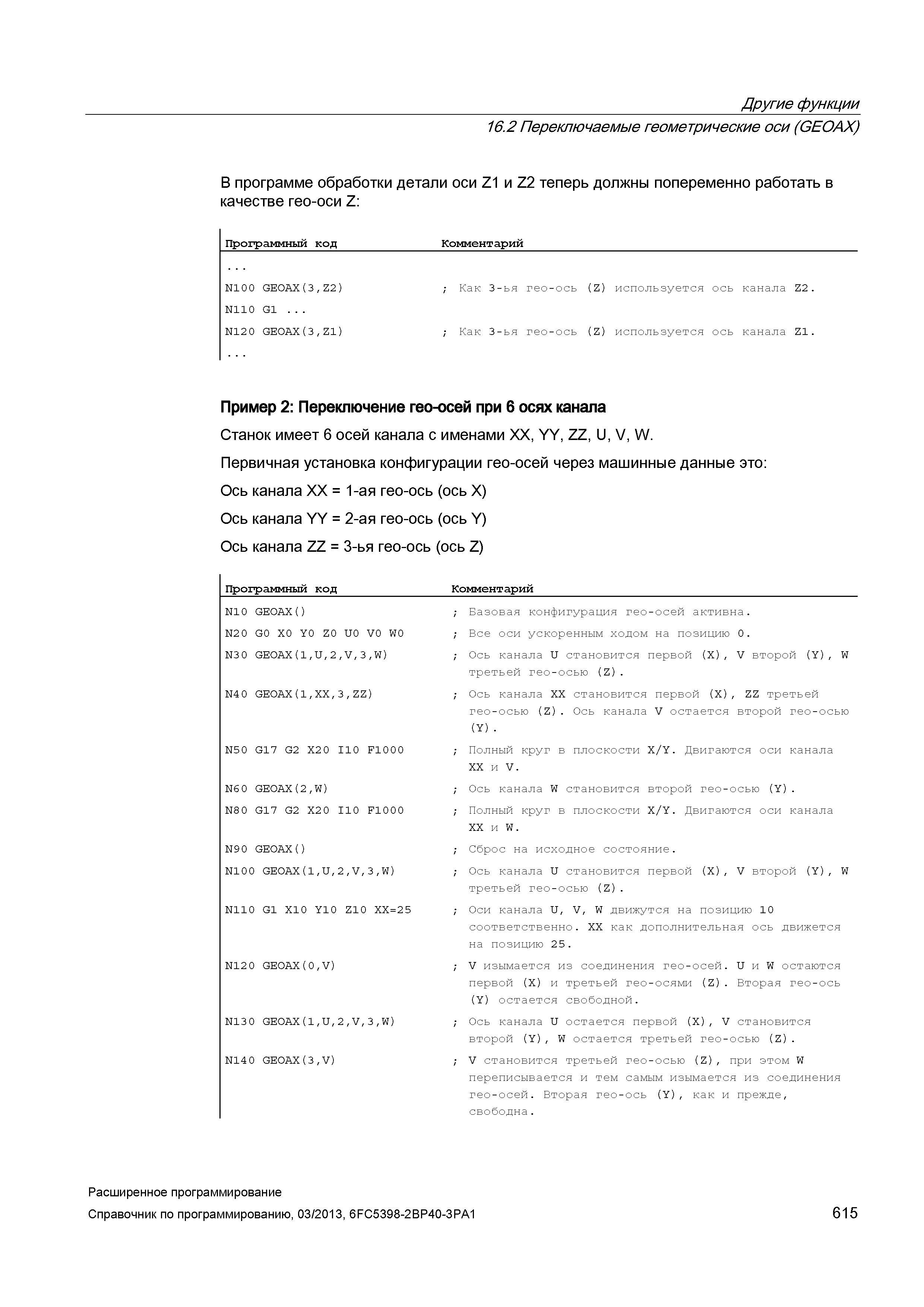

615 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.615

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 615 0615 Lab2u

Другие функции 16.2 Переключаемые геометрические оси (GEOAX) В программе обработки детали оси Z1 и Z2 теперь должны попеременно работать в качестве гео-оси Z: Программный код Комментарий N10 0 GEOAX(3,Z2) N110 G1 ... N12 0 GEOAX(3,Z1) ; Как 3-ья гео-ось ; Как 3-ья гео-ось (Z) используется ось канала Z2. (Z) используется ось канала Z1. Пример 2: Переключение гео-осей при 6 осях канала Станок имеет 6 осей канала с именами XX, YY, ZZ, U, V, W. Первичная установка конфигурации гео-осей через машинные данные это: Ось канала XX = 1-ая гео-ось (ось X) Ось канала YY = 2-ая гео-ось (ось Y) Ось канала ZZ = 3-ья гео-ось (ось Z) Программный код Комментарий N10 GEOAX() N20 G0 X0 Y0 Z0 U0 V0 W0 N3 0 GEOAX(1,U,2,V,3,W) N4 0 GEOAX(1,XX,3,ZZ) N50 G17 G2 X2 0 I10 F1000 N60 GEOAX(2,W) N80 G17 G2 X2 0 I10 F1000 N9 0 GEOAX() N100 GEOAX(1,U,2,V,3,W) N110 G1 X10 Y10 Z10 XX=25 N12 0 GEOAX(0,V) N130 GEOAX(1,U,2,V,3,W) N14 0 GEOAX(3,V) Базовая конфигурация гео-осей активна. Все оси ускоренным ходом на позицию 0. Ось канала U становится первой (X), V второй (Y), W третьей гео-осью (Z). Ось канала XX становится первой (X), ZZ третьей гео-осью (Z). Ось канала V остается второй гео-осью (Y). Полный круг в плоскости X/Y. Двигаются оси канала XX и V. Ось канала W становится второй гео-осью (Y). Полный круг в плоскости X/Y. Двигаются оси канала XX и W. Сброс на исходное состояние. Ось канала U становится первой (X), V второй (Y), W третьей гео-осью (Z). Оси канала U, V, W движутся на позицию 10 соответственно. XX как дополнительная ось движется на позицию 25. V изымается из соединения гео-осей. U и W остаются первой (X) и третьей гео-осями (Z). Вторая гео-ось (Y) остается свободной. Ось канала U остается первой (X), V становится второй (Y), W остается третьей гео-осью (Z). V становится третьей гео-осью (Z), при этом W переписывается и тем самым изымается из соединения гео-осей. Вторая гео-ось (Y), как и прежде, свободна. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 615
