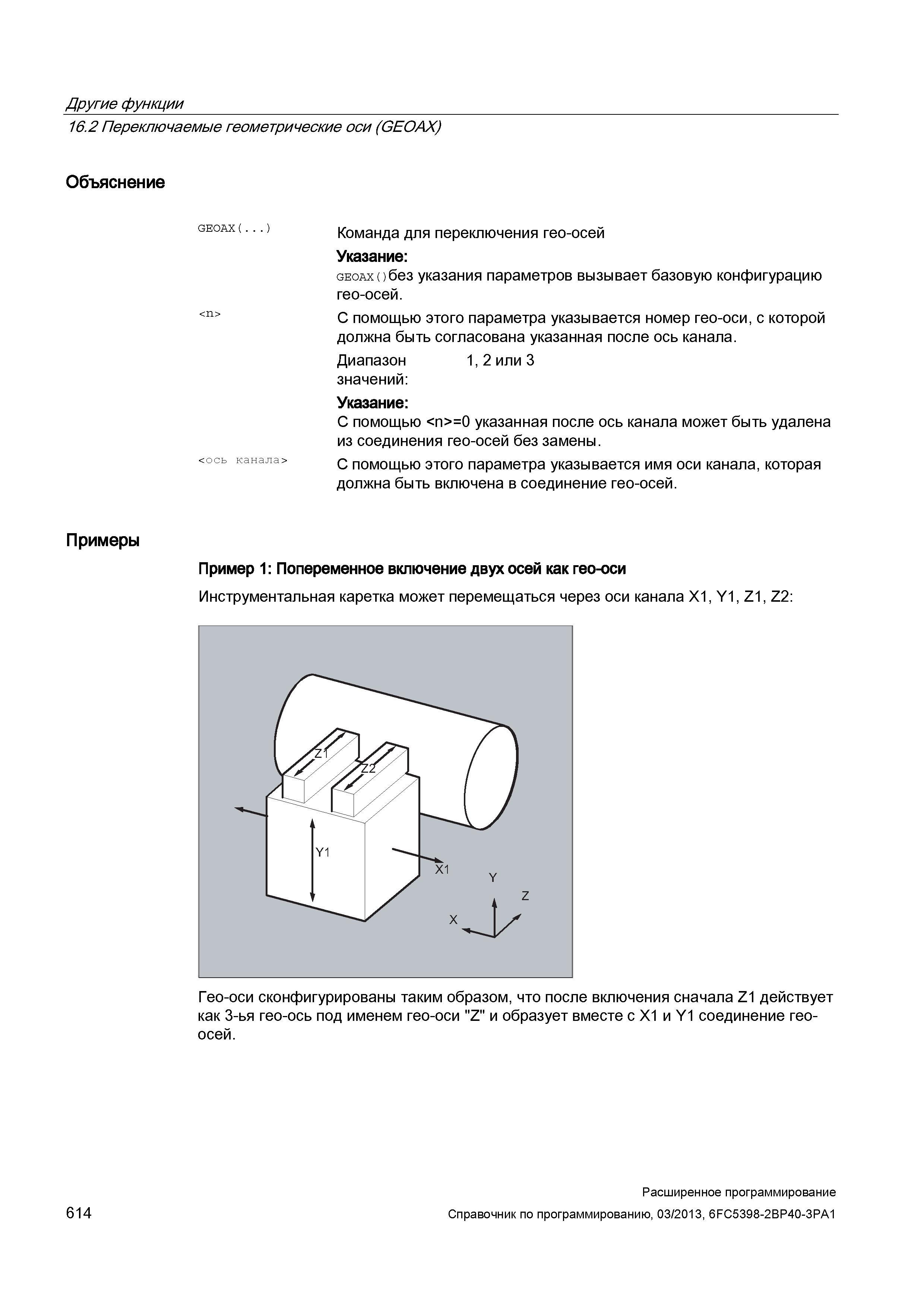

Другие функции 16.2 Переключаемые геометрические оси (GEOAX) Объяснение GEOAX(...) <ось канала> Команда для переключения гео-осей Указание: geoax()без указания параметров вызывает базовую конфигурацию гео-осей. С помощью этого параметра указывается номер гео-оси, с которой должна быть согласована указанная после ось канала. Диапазон 1,2 или 3 значений: Указание: С помощью =0 указанная после ось канала может быть удалена из соединения гео-осей без замены. С помощью этого параметра указывается имя оси канала, которая должна быть включена в соединение гео-осей. Примеры Пример 1: Попеременное включение двух осей как гео-оси Инструментальная каретка может перемещаться через оси канала X1, Y1, Z1, Z2: <П> Гео-оси сконфигурированы таким образом, что после включения сначала Z1 действует как 3-ья гео-ось под именем гео-оси "Z" и образует вместе с X1 и Y1 соединение геоосей. 614 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
