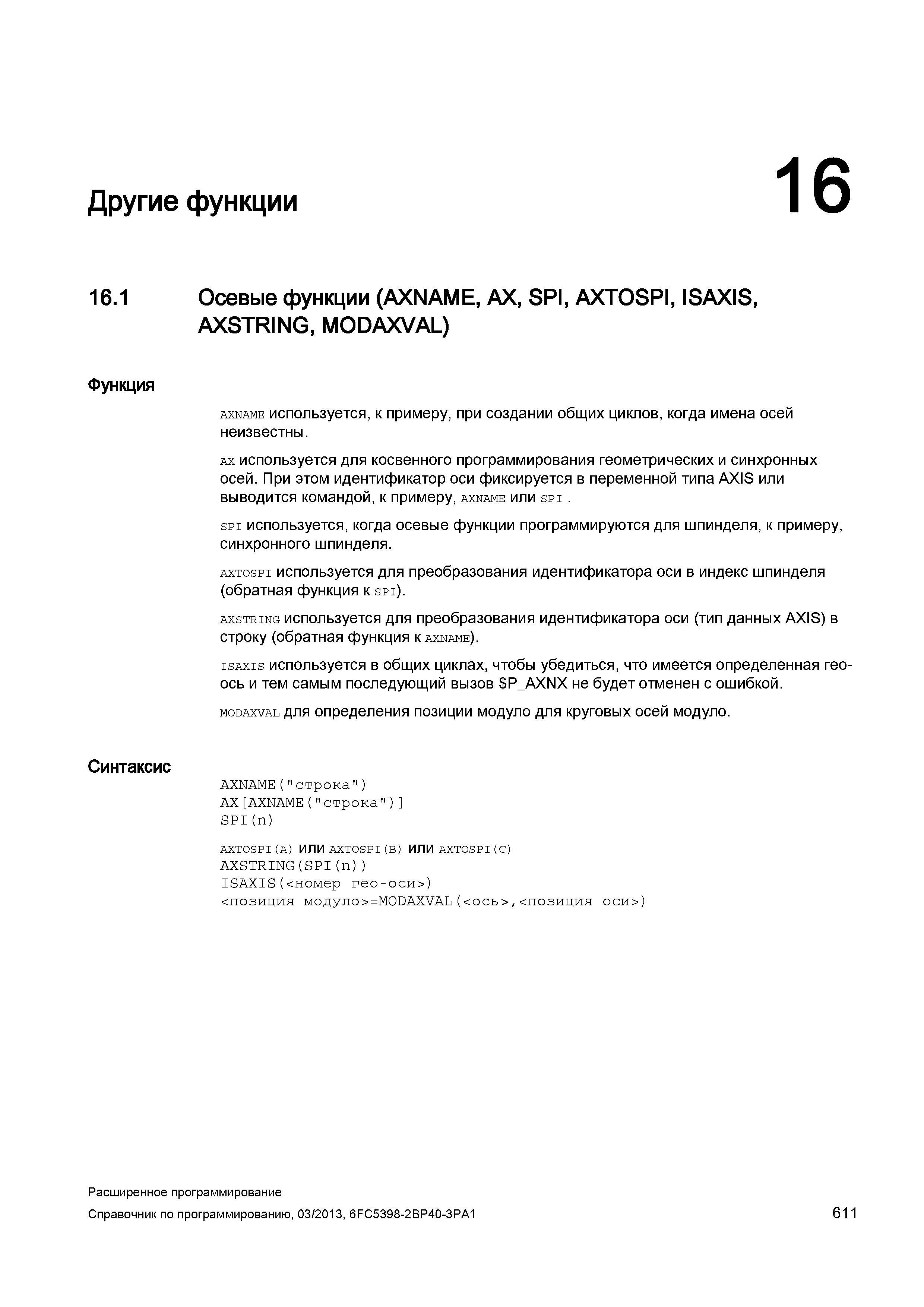

Другие функции 16 16.1 Осевые функции (AXNAME, AX, SPI, AXTOSPI, ISAXIS, AXSTRING, MODAXVAL) Функция Синтаксис axname используется, к примеру, при создании общих циклов, когда имена осей неизвестны. ax используется для косвенного программирования геометрических и синхронных осей. При этом идентификатор оси фиксируется в переменной типа AXIS или выводится командой, к примеру, axname или spi . spi используется, когда осевые функции программируются для шпинделя, к примеру, синхронного шпинделя. axtospi используется для преобразования идентификатора оси в индекс шпинделя (обратная функция к spi). axstring используется для преобразования идентификатора оси (тип данных AXIS) в строку (обратная функция к axname). isaxis используется в общих циклах, чтобы убедиться, что имеется определенная геоось и тем самым последующий вызов P_AXNX не будет отменен с ошибкой. modaxval для определения позиции модуло для круговых осей модуло. AXNAME("строка") AX AXNAME("строка") SPI(n) AXTOSPI(A) или AXTOSPI(B) или AXTOSPI (C) AXSTRING(SPI(n)) ISAXIS() <позиция модуло>=M0DAXVAL(,<позиция оси>) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 611
