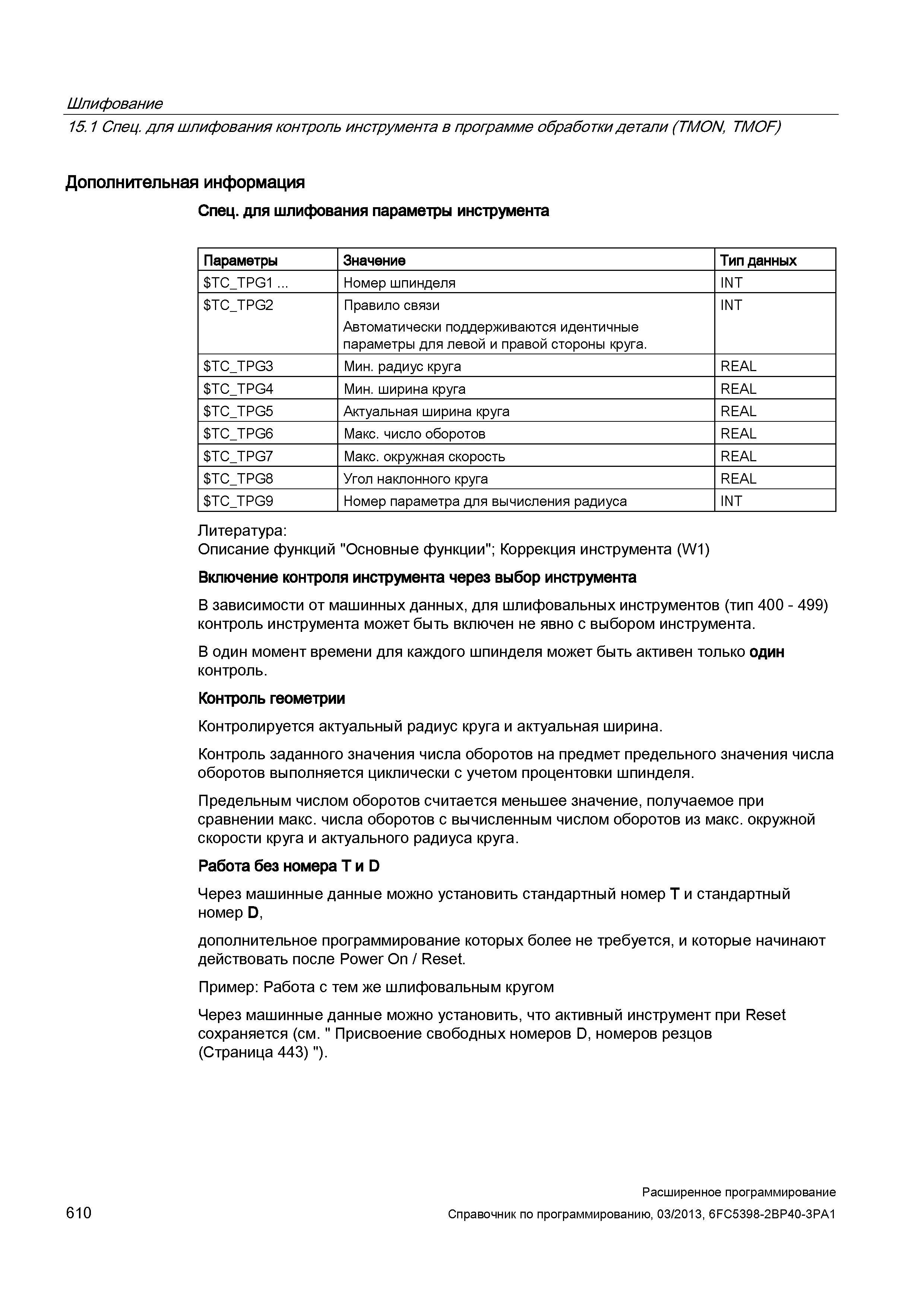

610 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.610

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 610 0610 Lab2u

Шлифование 15.1 Спец. для шлифования контроль инструмента в программе обработки детали (TMON, TMOF) Дополнительная информация Спец. для шлифования параметры инструмента Параметры Значение Тип данных TC_TPG1 ... Номер шпинделя INT TC_TPG2 Правило связи Автоматически поддерживаются идентичные параметры для левой и правой стороны круга. INT TC_TPG3 Мин. радиус круга REAL TC_TPG4 Мин. ширина круга REAL TC_TPG5 Актуальная ширина круга REAL TC_TPG6 Макс. число оборотов REAL TC_TPG7 Макс. окружная скорость REAL TC_TPG8 Угол наклонного круга REAL TC_TPG9 Номер параметра для вычисления радиуса INT Литература: Описание функций "Основные функции"; Коррекция инструмента (W1) Включение контроля инструмента через выбор инструмента В зависимости от машинных данных, для шлифовальных инструментов (тип 400 - 499) контроль инструмента может быть включен не явно с выбором инструмента. В один момент времени для каждого шпинделя может быть активен только один контроль. Контроль геометрии Контролируется актуальный радиус круга и актуальная ширина. Контроль заданного значения числа оборотов на предмет предельного значения числа оборотов выполняется циклически с учетом процентовки шпинделя. Предельным числом оборотов считается меньшее значение, получаемое при сравнении макс. числа оборотов с вычисленным числом оборотов из макс. окружной скорости круга и актуального радиуса круга. Работа без номера T и D Через машинные данные можно установить стандартный номер T и стандартный номер D, дополнительное программирование которых более не требуется, и которые начинают действовать после Power On / Reset. Пример: Работа с тем же шлифовальным кругом Через машинные данные можно установить, что активный инструмент при Reset сохраняется (см. " Присвоение свободных номеров D, номеров резцов (Страница 443) "). 610 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
