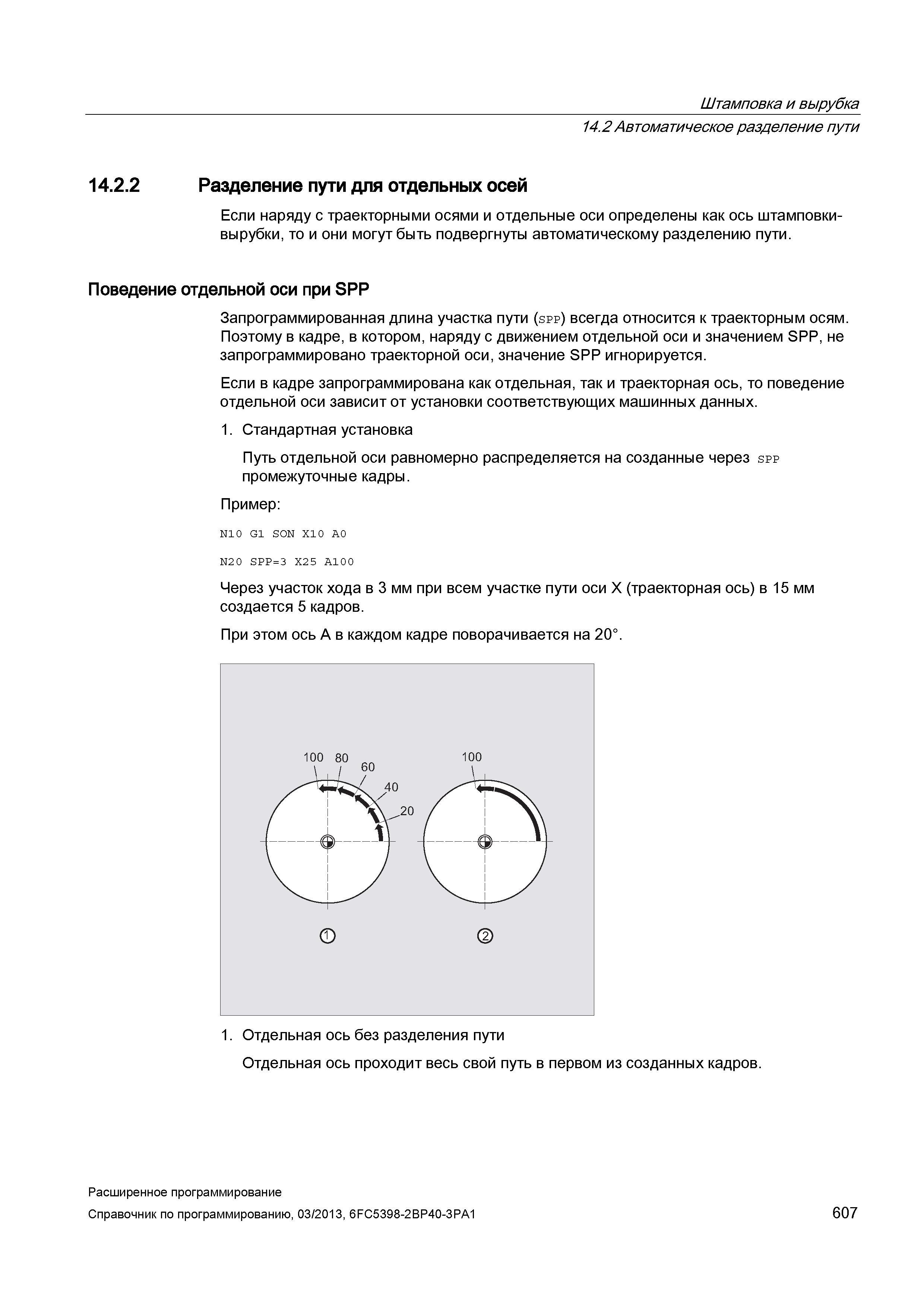

Штамповка и вырубка 14.2 Автоматическое разделение пути 14.2.2 Разделение пути для отдельных осей Если наряду с траекторными осями и отдельные оси определены как ось штамповки-вырубки, то и они могут быть подвергнуты автоматическому разделению пути. Поведение отдельной оси при SPP Запрограммированная длина участка пути (spp) всегда относится к траекторным осям. Поэтому в кадре, в котором, наряду с движением отдельной оси и значением SPP, не запрограммировано траекторной оси, значение SPP игнорируется. Если в кадре запрограммирована как отдельная, так и траекторная ось, то поведение отдельной оси зависит от установки соответствующих машинных данных. 1. Стандартная установка Путь отдельной оси равномерно распределяется на созданные через spp промежуточные кадры. Пример: N10 G1 SON X10 A0 N20 SPP=3 X2 5 A10 0 Через участок хода в 3 мм при всем участке пути оси X (траекторная ось) в 15 мм создается 5 кадров. При этом ось А в каждом кадре поворачивается на 20°. Отдельная ось проходит весь свой путь в первом из созданных кадров. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 607
