604 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.604 |
|||||

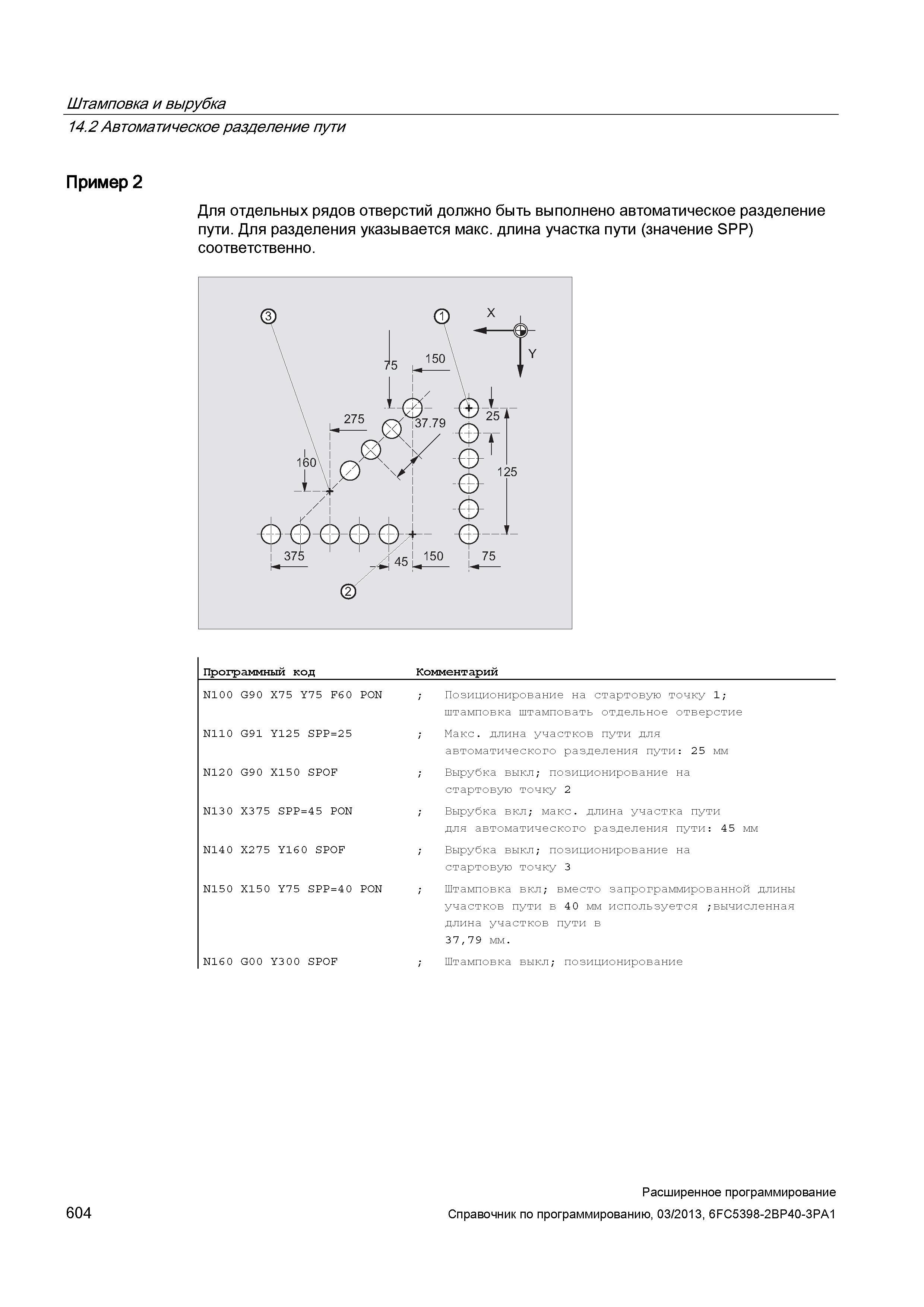

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 604 0604 Lab2u Штамповка и вырубка 14.2 Автоматическое разделение пути Пример 2 Для отдельных рядов отверстий должно быть выполнено автоматическое разделение пути. Для разделения указывается макс. длина участка пути (значение SPP) соответственно. Программный код Комментарий N100 G9 0 X75 Y75 F60 PON N110 G91 Y12 5 SPP=2 5 N120 G9 0 X15 0 SPOF N130 X375 SPP=4 5 PON N140 X2 75 Y16 0 SPOF N150 X15 0 Y75 SPP=40 PON N160 G0 0 Y3 0 0 SPOF Позиционирование на стартовую точку 1; штамповка штамповать отдельное отверстие Макс. длина участков пути для автоматического разделения пути: 25 мм Вырубка выкл; позиционирование на стартовую точку 2 Вырубка вкл; макс. длина участка пути для автоматического разделения пути: 45 мм Вырубка выкл; позиционирование на стартовую точку 3 Штамповка вкл; вместо запрограммированной длины участков пути в 40 мм используется ;вычисленная длина участков пути в 3 7,79 мм. Штамповка выкл; позиционирование 604 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 |
|||||
