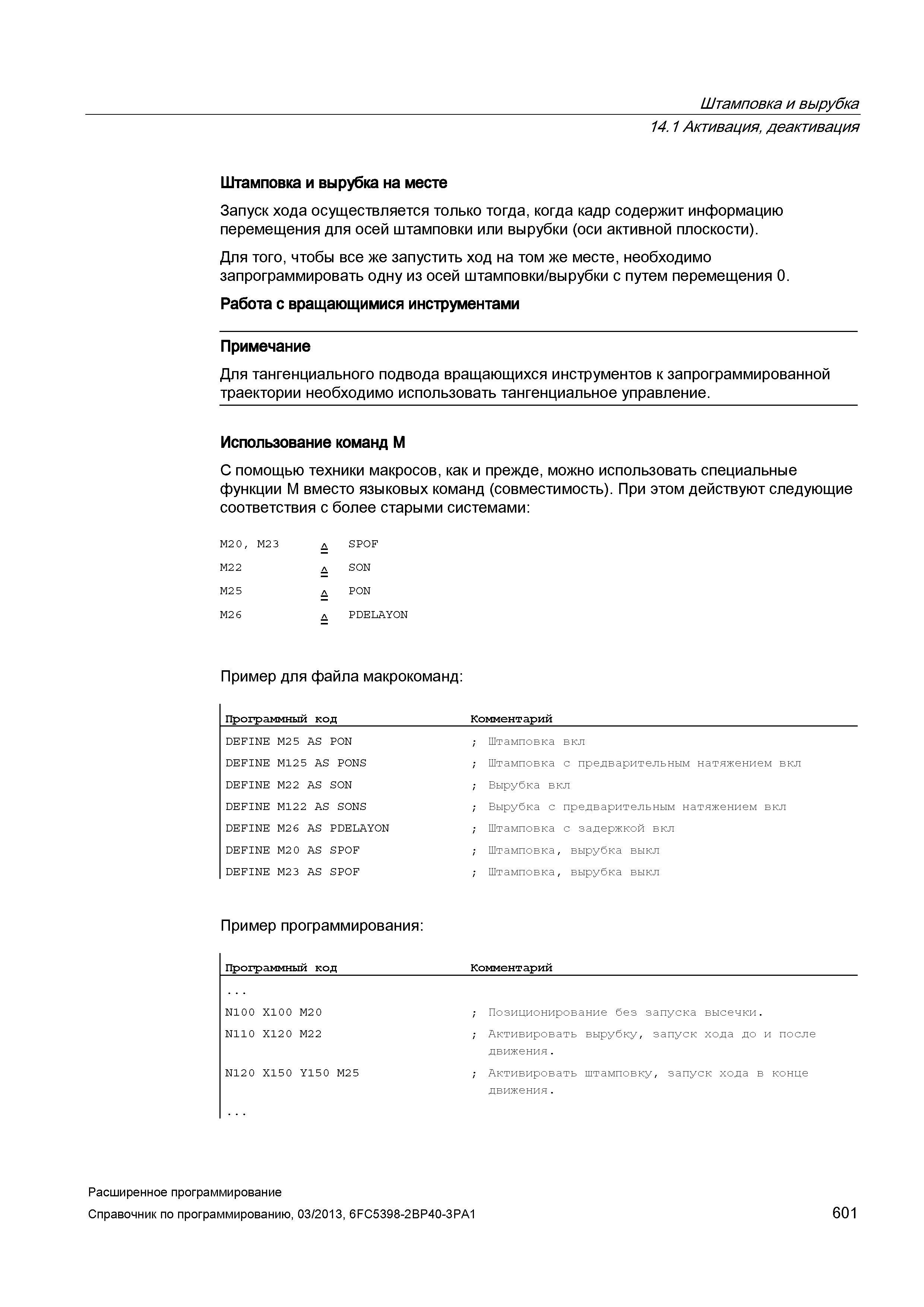

Штамповка и вырубка 14.1 Активация, деактивация Штамповка и вырубка на месте Запуск хода осуществляется только тогда, когда кадр содержит информацию перемещения для осей штамповки или вырубки (оси активной плоскости). Для того, чтобы все же запустить ход на том же месте, необходимо запрограммировать одну из осей штамповки/вырубки с путем перемещения 0. Работа с вращающимися инструментами Примечание Для тангенциального подвода вращающихся инструментов к запрограммированной траектории необходимо использовать тангенциальное управление. Использование команд M С помощью техники макросов, как и прежде, можно использовать специальные функции M вместо языковых команд (совместимость). При этом действуют следующие соответствия с более старыми системами: M2 0, M2 3 Л SPOF M22 Л SON M2 5 Л PON M2 6 Л PDELAYON Пример для файла макрокоманд: Программный код Комментарий DEFINE M2 5 AS PON ; Штамповка вкл DEFINE M12 5 AS PONS ; Штамповка с предварительным натяжением вкл DEFINE M22 AS SON ; Вырубка вкл DEFINE M122 AS SONS ; Вырубка с предварительным натяжением вкл DEFINE M2 6 AS PDELAYON ; Штамповка с задержкой вкл DEFINE M2 0 AS SPOF ; Штамповка , вырубка выкл DEFINE M23 AS SPOF ; Штамповка , вырубка выкл Пример программирования: Программный код Комментарий N100 X100 M20 ; Позиционирование без запуска высечки. N110 X12 0 M22 ; Активировать вырубку, запуск хода до и после движения. N120 X150 Y150 M25 ; Активировать штамповку, запуск хода в конце движения. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 601
